產品名稱： 安徽丁腈軟電纜YVF YVFRP YVFR價格 | |
| 產品型號： YVF YVFRP YVFR | ||
| 產品價格： |
||
| 發布時間：2013-5-21 15:26:11 | ||
| 關 注 度：3880 | ||
一、概述：
丁腈軟電纜、丁腈電纜具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6/1KV及以下具有耐寒、防油等特殊要求的移動電器用連接電纜，目前本產品已廣泛應用于冶金、電力、船舶、汽車制造等行業。
適用于交流額定電壓0.6/1kV及以下要求頻繁移動及耐油場合作動力裝置或移動照明的電力傳輸。
二：丁腈軟電纜執行標準：
本產品按Q/LB2003-16設計制造。
Q/HHTZH007.1
阻燃性能試驗執行GB12666-90規定
三、型號規格：
YVF YVFRP YVFR
型 號
產品名稱
YVFR
丁腈絕緣和護套電力軟電纜
YVFRP
丁腈絕緣和護套銅絲編織屏蔽電力軟電纜
備注：阻燃型電纜型號加ZR，導體線芯中銅絲可以采用鍍錫
代號和含義
代號
代號含義
Y
移動系列
VF
丁腈絕緣和護套
P
銅編織屏蔽
R
多股絞合體

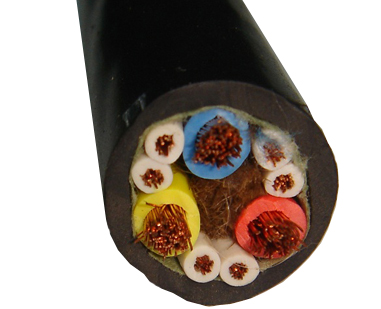

四、丁腈軟電纜電纜結構圖：
五、丁腈軟電纜使用特性：
1.交流額定電壓：U0/U 0.6/1KV
2.最高工作溫度： 105℃
3.最低環境溫度：固定敷設-40℃
4.電纜安裝敷設溫度應不低于-25℃。
5.電纜允許彎曲半徑：電纜最小為電纜外徑的12倍
項 目 性 能
額定電壓Uo/U 0.6/1kV
長期允許工作溫度 最高70℃，最低－40℃
絕緣性能 70℃時絕緣電阻常數ki不小于0.0367MΩ
耐腐性能 具有優異的耐油和耐腐蝕性，電纜在121℃時浸泡在20#機油中24小時，絕緣和護套的斷裂伸長率
導體電阻 符合GB3956
耐壓性能 經受5min的3.5kV工頻電壓試驗
其他特點 具有良好的柔軟性、耐老化性
六、丁腈軟電纜技術指標：
1．成品電纜導體(R類)直流電阻(符合GB3956規定)參照附錄A表2。
2．20℃時絕緣電阻不小于50MΩ/KM。
3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
七、基本電纜規格及結構參數：
線芯＊標稱截面(mm2)
導體結構
(根數＊直徑)
(B/R)
mm
電纜最大外徑(mm)
參考重量(kg/km)
YVFR
YVFRP
YVFR
YVFRP
1＊2.5
51＊0.25
4.0
-
72
-
1＊4
82＊0.25
6.0
-
95
-
1＊6
123＊0.25
7.0
-
130
-
1＊10
204＊0.25
9.5
-
190
-
1＊16
323＊0.25
11.0
-
255
-
1＊25
513＊0.25
12.0
-
365
-
1＊35
722＊0.25
13.5
-
475
-
1＊50
1026＊0.25
15.0
-
670
-
1＊70
1406＊0.25
17.0
-
830
-
1＊95
486＊0.50
19.0
-
1200
-
1＊120
608＊0.50
21.0
-
1360
-
1＊150
760＊0.50
23.0
-
1654
-
1＊185
945＊0.50
26.0
-
2050
-
2＊2.5
51＊0.25
10.5
11.5
159
205
2＊4
82＊0.25
12.5
13.5
230
290
2＊6
123＊0.25
14.0
15.2
276
336
2＊10
204＊0.25
18.0
19.2
413
475
2＊16
323＊0.25
22.0
23.5
567
670
2＊25
513＊0.25
24.5
25.5
833
933
2＊35
722＊0.25
29.0
30.2
1088
1288
2＊50
1026＊0.25
33.0
35.0
1297
1590
2＊70
1406＊0.25
38.0
39.0
1675
1900
2＊95
486＊0.50
41.0
43.0
2205
2500
2＊120
608＊0.50
48.0
50.0
2660
3000
2＊150
760＊0.50
52.0
54.0
3350
3750
2＊185
945＊0.50
57.0
59.0
4400
4820
3＊2.5
51＊0.25
12.0
13.0
210
270
3＊4
82＊0.25
13.0
14.0
295
365
3＊6
123＊0.25
14.8
15.8
375
455
3＊10
204＊0.25
19.0
20.0
559
639
3＊16
323＊0.25
22.0
23.0
770
870
3＊25
513＊0.25
26.0
27.0
1239
1349
3＊35
722＊0.25
33.0
34.1
1520
1640
3＊50
1026＊0.25
36.5
38.5
1970
2100
3＊70
1406＊0.25
40.5
42.5
2580
2790
3＊95
486＊0.50
48.5
50.5
3280
3500
3＊120
608＊0.50
53.0
55.0
4060
4380
3＊150
760＊0.50
58.0
60.0
5197
5597
3＊185
945＊0.50
63.0
65.0
6279
6700
3＊4+1＊2.5
82＊0.25
14.5
15.6
300
370
3＊6+1＊4
123＊0.25
16.0
17.2
400
490
3＊10+1＊6
204＊0.25
21.0
23.0
590
690
3＊16+1＊10
323＊0.25
25.0
26.0
850
950
3＊25+1＊16
513＊0.25
30.5
32.5
1255
1410
3＊35+1＊16
722＊0.25
33.5
35.6
1585
1790
3＊50+1＊25
1026＊0.25
40.2
42.2
2066
2280
3＊70+1＊35
1406＊0.25
47.2
49.5
2778
3080
3＊95+1＊50
486＊0.50
50.0
52.2
2836
3126
3＊120+1＊70
608＊0.50
53.0
55.5
4857
5207
3＊150+1＊70
760＊0.50
57.0
59.5
5700
6090
3＊185+1＊95
945＊0.50
66.0
69.0
7114
7514
4＊4
82＊0.25
14.0
15.0
325
400
4＊6
123＊0.25
17.5
18.5
421
500
4＊10
204
