H05BN4-F H07BN4-F H07BN8-F電纜
應用及描述
這些EPR（乙丙橡膠）絕緣和CSP（氯磺化聚乙烯橡膠）護套的電力電纜可用于在干燥，潮濕的環境，浸入油或油脂中，耐各種氣候條件以及薄弱的機械壓力的環境，例如，在工業廠房，機加工車間，加熱板，手提燈，小家電等用于電力供應，他們也適用于大蓬車和野營裝備…...在正常使用時，導體最高溫度：90° C。當高溫使用時，必須避免皮膚接觸。
標準及認證
CENELEC HD 22.12 S1, CEI 20-19/12, CEI 20-35 (EN 60332-1), BS6500, BS7919, ROHS認證, VDE 0282第12部分, IEC 60245-4, CE 低壓指令

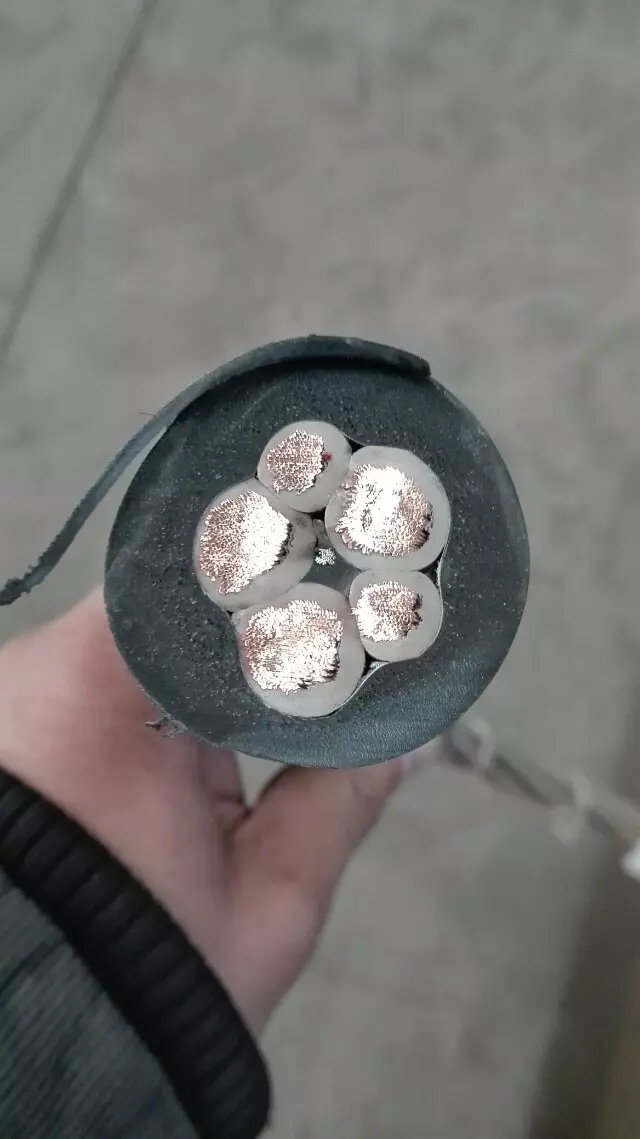

電纜結構
- 多股柔軟裸銅導體
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5
- EPR(乙丙橡膠)EI7絕緣
- 色彩編碼遵循VDE-0293-308
- CSP(氯磺化聚乙烯)外護套EM7
技術特性
- 工作電壓: 300/500 V
- 測試電壓: 2000 V
- 動態彎曲半徑: 6.0 x Ø
- 固定安裝彎曲半徑: 4.0 x Ø
- 工作溫度范圍: -20o C to +90o C
- 短路時可達到的最高溫度: +250o C
- 阻燃: IEC 60332.1
- 絕緣電阻: 20 MΩ x km
|
型號 |
產品名稱 |
用途 |
導體長期允許 |
額定電壓 |
標稱截面 |
|
|
風能軟電纜 |
適用風能發電機組的機艙內，用于轉子構成回路、數據線等 |
-40 ~ +70 |
450/750 |
25 ~ 300 |
|
電纜結構/尺寸表 |
|
型號 |
標稱截面/mm |
導體結構/mm |
電纜最大外徑/mm |
額定電壓/V |
|
|
1X25 |
196/0.40 |
15.5 |
300/500 |
|
1X35 |
276/0.40 |
17.7 |
||
|
1X50 |
396/0.40 |
20.5 |
450/750 |
|
|
1X70 |
380/0.49 |
23.0 |
300/500 |
|
|
1X95 |
513/0.49 |
25.5 |
||
|
1X120 |
630/0.49 |
27.8 |
450/750 |
|
|
1X150 |
777/0.49 |
30.5 |
||
|
1X185 |
976/0.49 |
33.5 |
300/500 |
|
|
1X240 |
1281/0.49 |
37.5 |
450/750 |
|
|
1X300 |
1586/0.49 |
|
|
主要技術參數 |
|
電纜組成結構 |
導體：符合DIN VDE 0295 五類標準和IEC 60228 五類標準 |
|
線芯標識 |
符合IEC 60245-1標準 |
|
測試電壓（AC） |
450/750V ： 2500V/5min |
|
絕緣電阻（20℃） |
50MΩ/km |
|
自由懸掛時扭曲應力 |
需扭轉的電纜在-40℃時，12米長電纜正反轉1300度，轉速不小于12r/min， |
