產品名稱： 影視燈光設備用阻燃柔性電纜ZB-SYFFDR ZR-YSFVRP ZR-YSFVRPB ZR-YSFVBRJ ZR-YSFVBRZPB WDZ-YSFEBRJPB
	產品型號： ZB-SYFFDR ZR-YSFVRP ZR-YSFVRPB ZR-YSFVBRJ ZR-YSFVBRZPB WDZ-YSFEBRJPB
	產品價格： 電議 特價：電議
	發布時間：2013-3-30 8:50:46
	關 注 度：10298

         影視燈光設備用阻燃柔性電纜

●產品特點及用途

　　本產品適用于交流額定電壓（UO/U）450/750V及以下作舞臺光源及電氣設備傳輸電能及信號用。針對影視行業舞臺光源及電氣設備頻繁移動，要求電纜柔軟、彎曲半徑小、回彈性好和消防安全性能高的特點，我公司通過對電纜原輔材料、產品結構及生產工藝等方面的革新，研制開發出影視燈光設備用阻燃柔性電纜。該電纜具有外形美觀、電氣性能優越、耐腐蝕等性能。并可根據用戶要求生產低煙低鹵阻燃和低煙無鹵阻燃環保型影視電纜，廣泛應用于劇場、體育館及各種文藝演出場所。帶狀電纜適用于電視臺演播室、劇院、體育館等大型場館中多功能燈具吊桿垂直折疊布線及水平集中布線，放線簡便整齊，具有良好的散熱性和彎曲性。

注：可根據顧客要求，與（2×0.3）、（3×0.3）、（4×0.3）、（2×0.5）、（3×0.5）、（4×0.5）或屏蔽型的控制芯以及超5類纜（4×2×0.5）、屏蔽網線、光纜任意組合，總芯數不超過24芯。

攝影光源軟電纜采用90°阻燃熱塑彈性體作為絕緣及護套材料，導體采用先束后絞工藝。柔韌性好、耐磨、載流量大、適應溫度范圍廣、阻燃性能好，特別適用于劇院/演播廳硅箱電源、燈光照明電源。

環保電纜采用阻燃超柔彈性體復合物，無毒、不含有害重金屬，柔軟性能好，產品經國家消防產品質量監督檢驗中心檢測，阻燃性能通過B類成束燃燒試驗。環保型電纜通過了瑞士SGS環保檢測，不含鹵素及有害重金屬，符合歐盟RHOS環保標準要求。

音頻信號電纜外徑小、重量輕、柔軟性高、傳輸性能好，能夠保證舞臺燈光控制的準確度。采用鋁箔或者、鋁箔加細銅絲編織復合屏蔽形式，電氣性能穩定、抗干擾性能好，適用于燈光換色器、燈光控制及音頻安裝使用。

揚聲器電纜采用高純度單晶銅和無氧銅復合絞制而成，聚錄乙烯或聚烯烴作為絕緣護套材料，柔軟性好，高低溫性能好，耐磨、容量大、阻燃性能好，且燃燒時發煙量少，不含鹵素或鹵素含量極低，適用于揚聲器與接收器或放大器的連接用電纜。

流動演出插接電纜 采用高彈性絕緣護套材料，線纜柔韌性更好。三芯歐標防水接插頭、19芯插頭的焊接采用進口設備、材料，焊點均勻、牢固，導電性能好。

主要技術性能

絕緣線芯經2500V/5min電壓試驗不擊穿。

成品電纜經2000V/5min電壓試驗不擊穿。

軟電纜的機械強度（曲撓試驗）經受15000次往復運動，即30000次單程運動后，應既不發生電流斷路，也不發生導體之間的短路（試驗后的試樣按規定進行電壓試驗，應不擊穿）。

電纜的阻燃性應符合GB/T18380.3-2001 電線電流燃燒試驗方法 第3部分 成束電線或電纜的垂直燃燒試驗方法（等同于IEC 60332-3：1992）的要求。

交貨長度

成盤長度不小于1000米，成圈長度為100米

允許長度不小于20米的短段交貨，其數量應不超過交貨總長度的10%，且每件中的短段數量不超過2個。

根據雙方協議，允許以任何長度交貨    長度計量誤差不超過±0.5%。

　　●產品執行標準

　　影視燈光設備用阻燃柔性電纜執行Q/321084KLB08-2009.

　　　　　　●使用特性

　　1.交流額定電壓（UO/U）：450/750V.

　　2.導體長期允許工作溫度為：熱塑性彈性體絕緣 70℃90℃105℃（根據型號的溫度等級而定），低煙低鹵或低煙無鹵絕緣 70℃90℃（根據型號的溫度等級而定）

　　3.最低環境溫度：固定敷設-40℃，非固定敷設-10℃。

　　4.允許彎曲半徑：不小于電纜外徑的6倍。

　　　　●主要技術指標

　　項目技術指標

　　20℃時導體直流電阻≤Ω/km 截面（mm2）0.50 0.75 1.0 1.5 2.5 4.0 6.0

　　R類銅芯 39.0 26.0 19.5 13.3 7.9 84.9 53.30

　　試驗電壓 3000V/5min

　　絕緣電阻符合國標GB9330

　　阻燃性能符合國標GB/T18380.3-2001的規定

　　●產品型號及名稱

　　　ZR-YSFVR 熱塑性彈性體絕緣及護套影視燈光設備用阻燃柔性電纜

　　ZR-YSFVRP 熱塑性彈性體絕緣及護套編織屏蔽影視燈光設備用阻燃柔性電纜

　　ZR-YSFVRPB 熱塑性彈性體絕緣及護套部分編織屏蔽影視燈光設備用阻燃柔性電纜

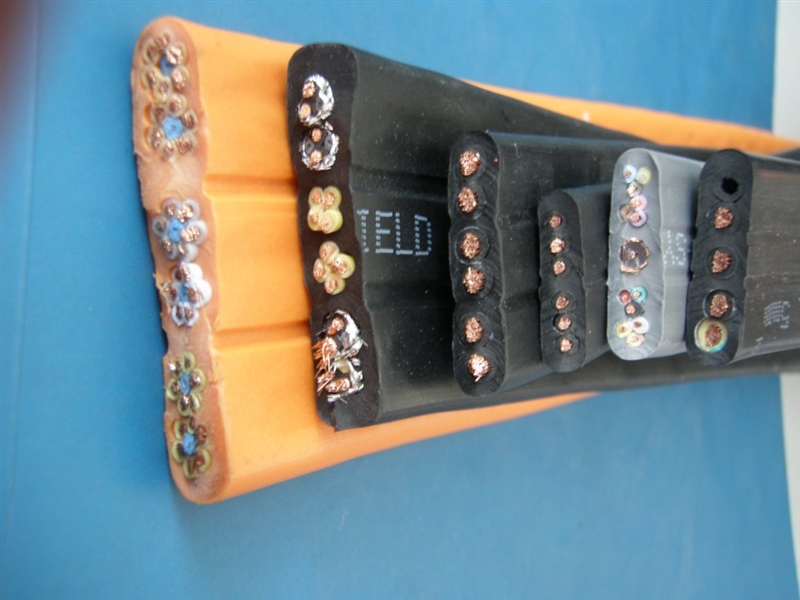

　　ZR-YSFVBR 熱塑性彈性體絕緣及護套影視燈光設備用阻燃柔性扁電纜

　　ZR-YSFVBRJ 熱塑性彈性體絕緣及護套絞合線組影視燈光設備用阻燃柔性扁電纜

　　ZR-YSFVBRZ 熱塑性彈性體絕緣及護套單線加絞合線組影視燈光設備用阻燃柔性扁電纜

　　ZR-YSFVBRJP 熱塑性彈性體絕緣及護套絞合線組編織屏蔽影視燈光設備用阻燃柔性扁電纜

　　ZR-YSFVBRZP 熱塑性彈性體絕緣及護套單線加絞合線組編織屏蔽影視燈光設備用阻燃柔性扁電纜

　　ZR-YSFVBRPB 熱塑性彈性體絕緣及護套部分編織屏蔽影視燈光設備用阻燃柔性扁電纜

　　ZR-YSFVBRJPB 熱塑性彈性體絕緣及護套絞合線組部分編織屏蔽影視燈光設備用阻燃柔性扁電纜

　　ZR-YSFVBRZPB 熱塑性彈性體絕緣及護套單線加絞合線組部分編織屏蔽影視燈光設備用阻燃柔性扁電纜

　　WDZ-YSFER 低煙無鹵阻燃聚烯烴絕緣及護套影視燈光設備用低煙無鹵阻燃柔性電纜

　　WDZ-YSFERP 低煙無鹵阻燃聚烯烴絕緣及護套編織屏蔽影視燈光設備用低煙無鹵阻燃柔性電纜

　　WDZ-YSFERPB 低煙無鹵阻燃聚烯烴絕緣及護套部分編織屏蔽影視燈光設備用低煙無鹵阻燃柔性電纜

　　WDZ-YSFEBR 低煙無鹵阻燃聚烯烴絕緣及護套影視燈光設備用低煙無鹵阻燃柔性扁電纜

　　WDZ-YSFEBRJ 低煙無鹵阻燃聚烯烴絕緣及護套絞合線組影視燈光設備用低煙無鹵阻燃柔性扁電纜

　　WDZ-YSFEBRZ 低煙無鹵阻燃聚烯烴絕緣及護套單線加絞合線組影視燈光設備用低煙無鹵阻燃柔性扁電纜

　　WDZ-YSFEBRJP 低煙無鹵阻燃聚烯烴絕緣及護套絞合線組編織屏蔽影視燈光設備用低煙無鹵阻燃柔性扁電纜

　　WDZ-YSFEBRZP 低煙無鹵阻燃聚烯烴絕緣及護套單線加絞合線組編織屏蔽影視燈光設備用低煙無鹵阻燃柔性扁電纜

　　WDZ-YSFEBRPB 低煙無鹵阻燃聚烯烴絕緣及護套部分編織屏蔽影視燈光設備用低煙無鹵阻燃柔性扁電纜

　　WDZ-YSFEBRJPB 低煙無鹵阻燃聚烯烴絕緣及護套絞合線組部分編織屏蔽影視燈光設備用低煙無鹵阻燃柔性扁電纜

　　WDZ-YSFEBRZPB 低煙無鹵阻燃聚烯烴絕緣及護套單線加絞合線組部分編織屏蔽影視燈光設備用低煙無鹵阻燃柔性扁電纜

　　　　注：我公司可根據用戶需求生產低煙低鹵阻燃熱塑性彈性體絕緣及護套影視燈光設備用柔性電纜，電纜型號前加阻燃特性代號：“DDZ”即可，如：DDZ-YSFVR.

　　注：有關電纜的詳細技術參數請向我公司垂詢。
