產品名稱： 直流電纜 DC-WDZB-EPR-1.8kV 1*150 1*400軌道交通軟電纜 | |
| 產品型號： DC-WDZB-EPR-1.8kV | ||
| 產品價格： |
||
| 發布時間：2017/1/4 9:54:13 | ||
| 關 注 度：13644 | ||

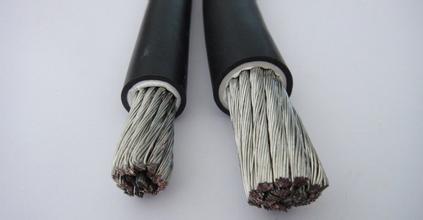

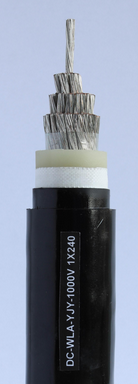

直流電纜 DC-WDZB-EPR-1.8kV 1*150 1*400軌道交通軟電纜
導體材料： IEC 60228，5類絞合鍍錫銅絲
絕緣材料: 輻照交聯低煙無鹵阻燃聚烯烴
護套材料: 輻照交聯低煙無鹵阻燃聚烯烴
芯數： 1
試驗電壓 kV/min： 6.5/5 不擊穿
工作環境溫度 ℃： -40~﹢90
導體最高溫度: ﹢120℃
參考短路允許溫度：200℃5S
使用壽命:＞25年（ -40~﹢90℃）
額定電壓: DC:1.8kv AC U。/U: 0.6/1kv
耐氣候性: UV
阻燃: 單根垂直燃燒(IEC60811-2-1)
耐日光測試：HD605/A1
成品電纜耐臭氧測試：EN50396
煙密度：IEC61034，EN50268-2
一、概述:
直流電纜 DC-WDZB-EPR-1.8kV 1*150 1*400軌道交通軟電纜地鐵用直流電纜 防水、防鼠、防蟻交聯乙丙絕緣低煙無鹵聚烯烴護套環保軌道交通電纜。
二、產品標準及試驗方式：
直流電纜 DC-WDZB-EPR-1.8kV 1*150 1*400軌道交通軟電纜地鐵用直流電纜按GB/T 12528-2008《交流額定電壓3KV及以下軌道交通車輛用電纜》附錄A刮摩試驗。試驗設備與方法：刮磨試驗溫度設定在20±5℃，刮摩試驗機在平行于軸線安裝的樣品線上刮磨（10±1）mm行程，刮磨速度是50-60次/分鐘（注：1次代表往返行程）。
刮磨試驗機配備一個計劃器和一個刮針與樣品線內芯導體電氣接觸時跳停裝置。試驗設備見圖1與圖2所示。
直流電纜 DC-WDZB-EPR-1.8kV 1*150 1*400軌道交通軟電纜地鐵用直流電纜中規定，刮針的直徑是0.45±0.01mm，在刮針和樣品線導體之間施加50V電壓，刮針與導體接通時限制電流為0.05A，保證了試驗時的人身安全。試驗開始前，從待測電纜上取750mm樣品線一根，將電纜二端剝離20mm左右的絕緣，按上圖將樣品線固定在試驗設備上，接通電源，按壓開始按鈕，開始試驗，該點刮磨接觸開關跳停后，將樣品線向前移動100mm，按固定方向（可從右至左，也可從左至右）轉動90°，每個方向測量一點，共4點，最后計算時，取4點刮磨次數的平均值。國標中不同界面的電線有不同的負荷標準，具體見表1。
直流電纜 DC-WDZB-EPR-1.8kV 1*150 1*400軌道交通軟電纜地鐵用直流電纜根據GE運輸公司最新電纜技術規范G版所述，成品電纜的耐磨次數不低于1000個循環（即2000個行程）。該標準中所測電纜截面積≤12AWG（3.332mm2），具體電纜規格與耐磨負重見表2。
標準中規定，刮針的直徑是0.45±0.01mm，在刮針和樣品線導體之間施加50V電壓，刮針與導體接通時限制電流為0.05A，保證了試驗時的人身安全。試驗開始前，從待測電纜上取750mm樣品線一根，將電纜二端剝離20mm左右的絕緣，按上圖將樣品線固定在試驗設備上，接通電源，按壓開始按鈕，開始試驗，該點刮磨接觸開關跳停后，將樣品線向前移動100mm，按固定方向（可從右至左，也可從左至右）轉動90°，每個方向測量一點，共4點，最后計算時，取4點刮磨次數的平均值。國標中不同界面的電線有不同的負荷標準，
該標準中規定的耐磨試驗設備是威爾曼熱系統目錄號是158L238G1或等同設備，要求刮磨刀口與接觸的絕緣表面成90°直角，刀口徑向半徑0.005英寸（約）。試驗方法：取一根24英寸（約600mm）電纜，剝掉端頭1英寸（約25mm）用于連接電流源，按照表2中所對應的電纜的規格選取不同負荷進行試驗，電纜耐磨刀的行程是3/8英寸（約9.37mm）刮磨速度是約55次/分鐘，其試驗原理、步驟基本與GB/T 12528-2008附錄A一致，但GB/T 12528-2008中只規定了3kV及以下的電壓，沒有此標準細化電壓。
三、歐洲標準：
直流電纜 DC-WDZB-EPR-1.8kV 1*150 1*400軌道交通軟電纜地鐵用直流電纜歐洲標準電纜相關標準制定較早，EN 50305中5.2章節所述，試驗溫度為20±5℃，電纜耐磨刀口采用拋光彈簧鋼針，材料符合ISO8458-2, 刮磨速度是約55±5次/分鐘，刀口行程約為10-20mm，電纜樣品長度約750mm，電纜樣品端導體與恒流相連，當刀口接觸導體時，設備自動停機，具體電纜規格與耐磨負重見表3。值得注意的是，EN 50305.5.2中規定，當試驗電纜樣品直徑≤6mm時，刀口材料使用鋼針，當試驗電纜樣品直徑＞6mm時，刀口材料使用鋼片。試驗方法與步驟與GB/T 12528-2008附錄A基本一致。判定標準：往返≥150次。
| 項目名稱 | 代號 | 代號說明 |
|---|---|---|
| 系列代號 | DC | 直流電纜 |
| 阻燃特性 | WDZB | 無鹵低煙阻燃B類 |
| 電纜類別 | DL | 電力電纜 |
| 絕緣材料 | E | 聚烯烴 |
| 導體材質 | T | 銅 |
| 內護層/護套材料 | E | 聚烯烴 |
| 裝甲 | P | 屏蔽 |
| 結構特征 | S | 結構 |
| 導體種類 | R | 軟導體 |
| 耐溫等級 | 125 | 導體允許長期最高工作溫度為125℃ |
| 額定電壓 | 1.8kV | 額定電壓為1.8kV |
| 執行標準 | CEEIA B218-2012 | CEEIA B218-2012標準 |
| 附加標準 | GB/T 19666-2005 | GB/T 19666-2005 標準 |
導體材料： IEC 60228，5類絞合鍍錫銅絲
絕緣材料: 輻照交聯低煙無鹵阻燃聚烯烴
護套材料: 輻照交聯低煙無鹵阻燃聚烯烴
標稱截面: 4mm2
載流量: 55A
芯數： 1
導體結構：NO./mm 56/0.30
近似重量：72kg/km
導體絞合外徑：2.60mm
絕緣 標稱厚度 ：0.8mm
護套 標稱厚度 ：0.9mm
成品電線外徑 ：6.1±0.1mm
導體電阻（20℃）：≤5.09Ω/km
試驗電壓 kV/min： 6.5/5 不擊穿
工作環境溫度 ℃： -40~﹢90
導體最高溫度: ﹢120℃
參考短路允許溫度：200℃5S
使用壽命:＞25年（ -40~﹢90℃）
額定電壓: DC:1.8kv AC U。/U: 0.6/1kv
耐氣候性: UV
阻燃: 單根垂直燃燒(IEC60811-2-1)
耐日光測試：HD605/A1
成品電纜耐臭氧測試：EN50396
煙密度：IEC61034，EN50268-2
