YVFR電纜 YVF電纜 YVFRP電纜（丁腈軟電纜）

閱讀次數：14648 發布時間：2013-11-28 13:24:54

當前位置：首頁 >> 新聞中心 >> YVFR電纜 YVF電纜 YVFRP電纜（丁腈軟電纜）

一、概述：

    丁腈軟電纜、丁腈電纜具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6/1KV及以下具有耐寒、防油等特殊要求的移動電器用連接電纜，目前本產品已廣泛應用于冶金、電力、船舶、汽車制造等行業。
適用于交流額定電壓0.6/1kV及以下要求頻繁移動及耐油場合作動力裝置或移動照明的電力傳輸。
二：丁晴軟電纜執行標準：
   本產品按Q/LB2003-16設計制造。
    Q/HHTZH007.1
   阻燃性能試驗執行GB12666-90規定

三、型號規格：
YVFR電纜 YVF電纜 YVFRP電纜
YVF YVFRP YVFR

型號	產品名稱
YVFR	丁腈絕緣和護套電力軟電纜
YVFRP	丁腈絕緣和護套銅絲編織屏蔽電力軟電纜
備注：阻燃型電纜型號加ZR，導體線芯中銅絲可以采用鍍錫
代號和含義
代號	代號含義
Y	移動系列
VF	丁腈絕緣和護套
P	銅編織屏蔽
R	多股絞合體

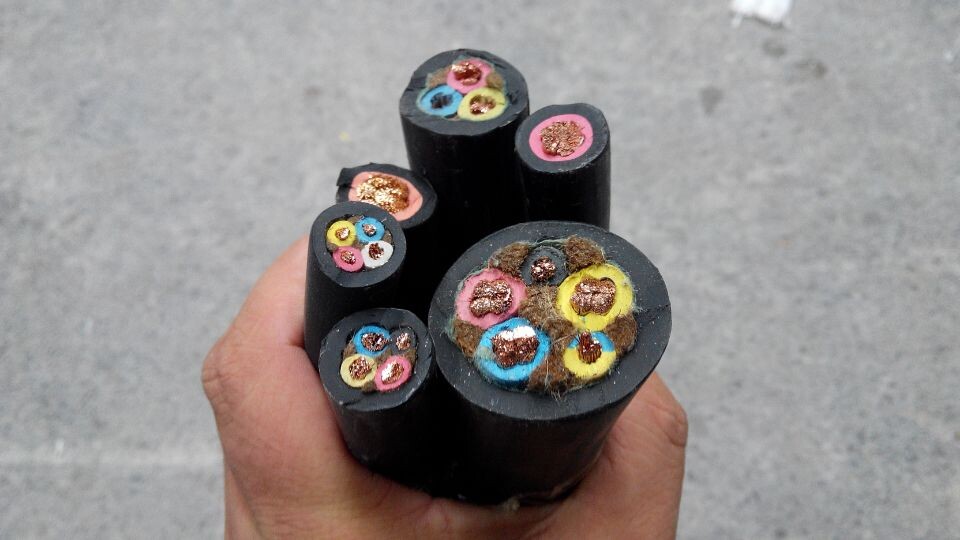

四、丁晴軟電纜電纜結構圖：

五、丁晴軟電纜使用特性：
     1.交流額定電壓：U0/U 0.6/1KV
       2.最高工作溫度： 105℃
       3.最低環境溫度：固定敷設-40℃
       4.電纜安裝敷設溫度應不低于-25℃。
       5.電纜允許彎曲半徑：電纜最小為電纜外徑的12倍

項目	性能
額定電壓Uo/U	0.6/1kV
長期允許工作溫度	最高70℃，最低－40℃
絕緣性能	70℃時絕緣電阻常數ki不小于0.0367MΩ
耐腐性能	具有優異的耐油和耐腐蝕性，電纜在121℃時浸泡在20#機油中24小時，絕緣和護套的斷裂伸長率
導體電阻	符合GB3956
耐壓性能	經受5min的3.5kV工頻電壓試驗
其他特點	具有良好的柔軟性、耐老化性

六、丁晴軟電纜技術指標：
1．成品電纜導體(R類)直流電阻(符合GB3956規定)參照附錄A表2。
2．20℃時絕緣電阻不小于50MΩ/KM。
3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
七、基本電纜規格及結構參數：

線芯＊標稱截面(mm2)	導體結構 (根數＊直徑) (B/R) mm	電纜最大外徑(mm)		參考重量(kg/km)
線芯＊標稱截面(mm2)	導體結構 (根數＊直徑) (B/R) mm	YVFR	YVFRP	YVFR	YVFRP
1＊2.5	51＊0.25	4.0	-	72	-
1＊4	82＊0.25	6.0	-	95	-
1＊6	123＊0.25	7.0	-	130	-
1＊10	204＊0.25	9.5	-	190	-
1＊16	323＊0.25	11.0	-	255	-
1＊25	513＊0.25	12.0	-	365	-
1＊35	722＊0.25	13.5	-	475	-
1＊50	1026＊0.25	15.0	-	670	-
1＊70	1406＊0.25	17.0	-	830	-
1＊95	486＊0.50	19.0	-	1200	-
1＊120	608＊0.50	21.0	-	1360	-
1＊150	760＊0.50	23.0	-	1654	-
1＊185	945＊0.50	26.0	-	2050	-
2＊2.5	51＊0.25	10.5	11.5	159	205
2＊4	82＊0.25	12.5	13.5	230	290
2＊6	123＊0.25	14.0	15.2	276	336
2＊10	204＊0.25	18.0	19.2	413	475
2＊16	323＊0.25	22.0	23.5	567	670
2＊25	513＊0.25	24.5	25.5	833	933
2＊35	722＊0.25	29.0	30.2	1088	1288
2＊50	1026＊0.25	33.0	35.0	1297	1590
2＊70	1406＊0.25	38.0	39.0	1675	1900
2＊95	486＊0.50	41.0	43.0	2205	2500
2＊120	608＊0.50	48.0	50.0	2660	3000
2＊150	760＊0.50	52.0	54.0	3350	3750
2＊185	945＊0.50	57.0	59.0	4400	4820
3＊2.5	51＊0.25	12.0	13.0	210	270
3＊4	82＊0.25	13.0	14.0	295	365
3＊6	123＊0.25	14.8	15.8	375	455
3＊10	204＊0.25	19.0	20.0	559	639
3＊16	323＊0.25	22.0	23.0	770	870
3＊25	513＊0.25	26.0	27.0	1239	1349
3＊35	722＊0.25	33.0	34.1	1520	1640
3＊50	1026＊0.25	36.5	38.5	1970	2100
3＊70	1406＊0.25	40.5	42.5	2580	2790
3＊95	486＊0.50	48.5	50.5	3280	3500
3＊120	608＊0.50	53.0	55.0	4060	4380
3＊150	760＊0.50	58.0	60.0	5197	5597
3＊185	945＊0.50	63.0	65.0	6279	6700
3＊4+1＊2.5	82＊0.25	14.5	15.6	300	370
3＊6+1＊4	123＊0.25	16.0	17.2	400	490
3＊10+1＊6	204＊0.25	21.0	23.0	590	690
3＊16+1＊10	323＊0.25	25.0	26.0	850	950
3＊25+1＊16	513＊0.25	30.5	32.5	1255	1410
3＊35+1＊16	722＊0.25	33.5	35.6	1585	1790
3＊50+1＊25	1026＊0.25	40.2	42.2	2066	2280
3＊70+1＊35	1406＊0.25	47.2	49.5	2778	3080
3＊95+1＊50	486＊0.50	50.0	52.2	2836	3126
3＊120+1＊70	608＊0.50	53.0	55.5	4857	5207
3＊150+1＊70	760＊0.50	57.0	59.5	5700	6090
3＊185+1＊95	945＊0.50	66.0	69.0	7114	7514
4＊4	82＊0.25	14.0	15.0	325	400
4＊6	123＊0.25	17.5	18.5	421	500
4＊10	204＊0.25	22.0	23.0	635	720
4＊16	323＊0.25	24.0	25.0	898	1010
4＊25	513＊0.25	31.0	32.0	1342	1490
4＊35	722＊0.25	34.0	35.0	1765	1900
