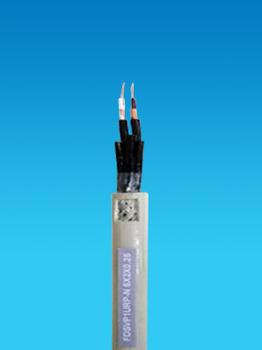

產品名稱： 熱電偶用補償導線SC、KC、KX、EX、JX、TX、NC（F46-S） | |
| 產品型號： SC、KC、KX、EX、JX、TX、NC（F46-S） | ||
| 產品價格： |
||
| 發布時間：2013-5-21 15:26:11 | ||
| 關 注 度：2923 | ||
產品詳細介紹
熱電偶用補償導線的作用是來延伸熱電極即移動熱電偶的冷端，與顯示儀表聯接構成測溫系統。本產品采用GB／T 4989-94《熱電偶用補償導線》國家標準(等效采用IEC584-3《熱電偶第三部分—補償導線》國際標準)，絕緣層和護層選用進口優質氟塑料，并采用整體連續擠出新工藝，使該產品具有優良的耐酸，堿、耐磨和不燃延之性能，可浸入油水中長期使用。使用溫度—60—205—260℃，屬于當代國際先進水平。產品主要應用于各種測溫裝置，已被廣泛用于石油、化工、冶金、電力等部門。
型號表示
主要技術指標：
補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC
其中：a)型號第一個字母與熱電偶的分度號相對應；
b)字母“X”表示延伸型補償導線(型別)；
c)字母“C”表示補償型補償導線(型別)。
注：SC型補償導線可配用R型分度號熱電偶
結構特征、絕緣層、護層材料、使用溫度 使用分類、允差等級、護層著色標志
絕緣層及護層 使用溫度
材料 符號
聚氟乙烯 PVC -25～70℃
-25～105℃
聚全氟乙丙烯 FEP -60～205℃
可溶性聚四氟乙烯 PFA -60～260℃
結絕示意
護層 絕緣層 合金絲 護層 層 合金絲
使用分類 標志 允許登記及護層著色
普通級 精密級
一般用 G （黑色） S（灰色）
耐熱用 H （黑色） S（灰色）
產品標號（標記） 補償導線合金絲和絕緣層顏色
配用熱電
偶分度號 一般用（G）
產品標號 耐熱用（H）
產品標號
普通級 精密級（S） 普通級 精密級（S）
S SC-G SC-GS SC-H --
N NC-G NC-GS NC-H NC-HS
K NC-G NC-GS NC-H --
KC2-G KG2-GS KC2-H KC2-HS
KX-G KX-GS KX-H KX-HS
E EX-G EX-GS EX-H EX-HS
J JX-G JX-GS JX-H JX-HS
T TX-G TX-GS TX-H TX-HS
補償號
線型號 配用熱電
偶的分度號 補償導線合金線 絕緣層
著色
正極 負極 正極 負極
SC S(鉑鉻10—鉑) SPC(銅) SNC(銅鎳) 紅 綠
NC N(鎳鉻硅—鎳硅) NPC(鐵) NNC(銅鎳) 紅 黃
KC K(銅—康銅) KPC(銅) KNC(銅鎳) 紅 藍
KX K(鎳鉻—鎳硅) KPX(鎳鉻) KNX(銅鎳) 紅 黑
EX E(鎳鉻—銅鎳) EPX(鎳鉻) ENX(銅鎳) 紅 棕
JX J(鐵—銅鎳) JPX(鐵) JNX(銅鎳) 紅 紫
TX T(銅—銅鎳) TPX(銅) TNX(銅鎳) 紅 白
補償導線的熱電勢、允差
熱電勢及允差（μV） 熱電偶測試
端溫度(℃)
100 ℃
100 ℃
熱電勢
(標準值) 允 差 熱電勢
(標準值) 允 差
普通級 精密級(S) 普通級 精密級(S)
SC或RC 645 ±60(±5.0℃) ±30(±2.5℃) 1440 ±60(±5.0℃) -- 1000
KCA 4095 ±100(±2.5℃) ±60(±1.5℃) 8137 ±100(±2.5℃) ±60(±1.5℃) 900
KCB 4095 ±100(±2.5℃) ±60(±1.5℃) 8137 -- -- 900
KX 4095 ±100(±2.5℃) ±60(±1.5℃) 8137 ±100(±2.5℃) ±60(±1.5℃) 900
NC 2774 ±100(±2.5℃) ±60(±1.5℃) 5912 ±100(±2.5℃) ±60(±1.5℃) 900
NX 2774 ±200(±2.5℃) ±60(±1.5℃) 5912 ±100(±2.5℃) ±60(±1.5℃) 900
EX 6317 ±60(±2.5℃) ±120(±1.5℃) 13419 ±200(±2.5℃) ±120(±1.5℃) 600
JX 5268 ±140(±2.5℃) ±85(±1.5℃) 10777 ±140(±2.5℃) ±85(±1.5℃) 500
TX 4277 ±60(±1.0℃) ±30(±0.5℃) 9285 ±90(±1.5℃) ±48(±0.8℃) 300
補償導線的線芯截面、股數、單線直徑及絕緣層、護層和外徑尺寸：
使用分類 標稱截面(mm2) 單股線芯 多股軟線芯(R) 絕緣層厚度(mm) 護層厚度(mm) 外徑上限(mm)
線芯股數(根) 單線直徑(mm) 線芯股數(根) 單線直徑(mm) 扁平型 扁平型
單股線芯 多股線芯 單股線芯 多股線芯
一般用(G) 0.2 1 0.5 7 0.2 0.4 0.7 3.0x4.6 3.1x4.8 3.8x5.4 3.9x5.6
0.5 1 0.80 7 0.30 0.5 0.8 3.7x6.4 3.9x6.6 4.5x7.2 4.7x7.4
1.0 1 1.13 7 0.43 0.7 1.0 5.0x7.7 5.1x8.0 5.8x8.5 5.9x8.8
1.5 1 1.37 7 0.52 0.7 1.0 5.2x8.3 5.5x8.7 6.0x9.1 6.3x9.6
2.5 1 1.76 19 0.41 0.7 1.0 5.7x9.3 5.9x9.8 6.5x10.1 6.7x10.7
耐熱用(H) 0.2 1 0.5 7 0.2 0.4 0.3 2.3x4.0 2.4x4.2 3.1x4.8 3.2x5.0
0.5 1 0.80 7 0.3 0.4 0.3 2.9x5.0 3.0x5.2 3.7x5.5 3.8x6.0
1.0 1 1.13 7 0.43 0.4 0.3 3.5x5.7 3.7x6.1 4.3x6.5 4.5x6.9
1.5 1 1.37 7 0.52 0.4 0.3 4.0x6.5 4.2x6.9 4.8x7.3 5.0x7.7
2.5 1 1.76 19 0.41 0.4 0.3 4.5x7.3 4.8x7.9 5.3x8.1 5.6x8.7
訂交貨說明：
1、交貨長度為100m或整數倍，允許有不短于20m的短段導線交貨，但數量不得超過交貨總量的10％。
2、本公司生產熱電偶用補償電纜，供多點測溫使用。
3，用戶如有特殊需求，可在訂貨合同中注明。
