一、適用范圍
本產品采用低煙無鹵阻燃交聯聚烯烴絕緣，產品主要適用于交流額定電壓3kV及以下的鐵路機車車輛的電能傳輸，具有優異的耐寒、耐油、耐紫外線和低煙無鹵以及高阻燃等特性。

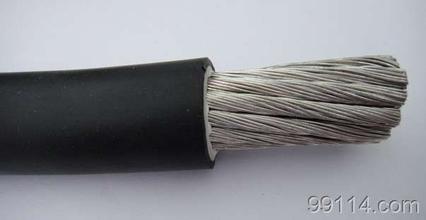

二、產品結構示意圖
三、使用特性
1、額定電壓U0/U為500V、750V、1kV、1.5kV和3kV。直流額定電壓為交流額定電壓的1.5倍。
2、電纜長期允許工作溫度為：WDZ-DCYJR-125，WDZ-DCYJR/B-125產品為125℃；WDZ-DCYJR/B-150產品為150℃。
3、電纜最低使用環境溫度： WDZ-DCYJR-125產品應不低于-40℃；WDZ-DCYJR/B-125、WDZ-DCYJR/B-150產品應不低于-60℃。
4、電纜敷設的允許彎曲半徑：
電纜外徑（D）為20mm及以下時應不小于3D。
電纜外徑（D）為20mm以上時應不小于5D。
5、WDZ-DCYJR-125 型電纜可在油料污染的環境使用；WDZ-DCYJR/B-125、WDZ-DCYJR/B-150 型電纜允許在有各類油脂污染和非高濃度酸堿污染的惡劣環境使用。
四、電纜的型號及規格
1、電纜的型號見表1
表1 電纜型號及名稱
|
序號
|
型號
|
額定電壓
|
名稱
|
|
1
|
WDZ-DCYJR-125
|
500V、750V、1kV、1.5kV、3kV
|
銅芯耐熱125℃交聯聚烯烴絕緣無鹵低煙阻燃機車車輛用電纜
|
|
2
|
WDZ-DCYJR/B-125
|
750V
|
銅芯耐熱125℃高強度薄壁交聯聚烯烴絕緣無鹵低煙阻燃機車車輛用電纜
|
|
3
|
WDZ-DCYJR/B-150
|
750V
|
銅芯耐熱150℃高強度薄壁交聯聚烯烴絕緣無鹵低煙阻燃機車車輛用電纜
|
2、電纜規格見表2
表2 電纜的規格
|
序號
|
型號
|
額定電壓
|
規 格mm2
|
|
1
|
WDZ-DCYJR-125
|
500V
|
1，1.5，2.5，4
|
|
2
|
WDZ-DCYJR-125
|
750V，1.5kV，3kV
|
0.75，1，1.5，2.5，4，6，10，16，25，35，50，70，95，120，150，185，240，300
|
|
3
|
WDZ-DCYJR/B-125
|
750V
|
0.5，0.75，1，1.2，1.5，2.0，2.5，4，6
|
五、代號名稱和含義見表3
表3 代號的名稱及含義
|
項目
|
代號
|
說明
|
|
系列代號
|
DC
|
機車車輛用電纜（電線）
|
|
產品特性
|
WDZ
|
無鹵低煙阻燃
|
|
絕緣材料
|
YJ
|
交聯聚烯烴
|
|
絕緣特性
|
B
|
高強度薄壁絕緣
|
|
耐熱特性
|
125
|
耐熱125℃
|
|
150
|
耐熱150℃
|
六、主要技術特點
1、成品電纜導體直流電阻符合GB/T 3956-1983的有關規定。
2、 20℃時絕緣電阻：額定電壓3kV級WDZ-DCYJ-125、WDZ-DCYJ/B-125、WDZ-DCYJ/B-150型電纜應不小于1010Ω.km。
3、成品電纜經受如下表4交流電壓試驗不擊穿：
表4 交流電壓試驗
|
額定電壓
|
500V
|
750V，1kV
|
1.5kV
|
3kV
|
|
交流電壓試驗
|
2 kV/15min
|
3.5kV/15min
|
6kV/15min
|
12kV/15min
|
4、WDZ-DCYJR-125、WDZ-DCYJR/B-125、WDZ-DCYJR/B-150型電纜的燃燒時釋出氣體試驗:鹵素氣體總量5mg/g；pH值≥4.3；導電率≤10μS/mm。
5、WDZ-DCYJR-125、WDZ-DCYJR/B-125、WDZ-DCYJR/B-150型電纜均應通過GB/T 18380.1-2001所規定的單根垂直燃燒試驗。
七、電纜基本結構參數如下表5
表5 電纜結構參數
|
型號
|
導體標稱截面mm2
|
導體結構根數/單線直徑mm
|
絕緣標稱厚度mm
|
電纜外徑mm
|
|
|
標稱值
|
最大值
|
||||
|
WDZ-DCYJR-125 500V
|
1
|
32/0.20
|
0.4
|
2.2
|
2.3
|
|
1.5
|
48/0.20
|
0.5
|
2.7
|
2.8
|
|
|
2.5
|
77/0.20
|
0.5
|
3.1
|
3.2
|
|
|
4
|
126/0.20
|
0.5
|
3.8
|
3.9
|
|
|
WDZ-DCYJR-125 750V
|
0.75
|
24/0.20
|
0.8
|
2.73
|
3.00
|
|
1
|
32/0.20
|
0.8
|
3.02
|
3.30
|
|
|
1.5
|
48/0.20
|
0.8
|
3.2
|
3.6
|
|
|
2.5
|
77/0.20
|
0.8
|
3.65
|
4.20
|
|
|
4
|
126/0.20
|
0.8
|
4.52
|
5.0
|
|
|
6
|
189/0.20
|
0.8
|
5.2
|
5.7
|
|
|
10
|
322/0.20
|
1.2
|
7.1
|
7.7
|
|
|
16
|
513/0.20
|
1.2
|
8.3
|
9.0
|
|
|
25
|
798/0.20
|
1.2
|
9.7
|
10.5
|
|
|
35
|
1121/0.20
|
1.2
|
10.9
|
11.8
|
|
|
50
|
703/0.30
|
1.4
|
12.9
|
13.9
|
|
|
70
|
999/0.30
|
1.6
|
15.3
|
16.5
|
|
|
95
|
1332/0.30
|
1.6
|
17.2
|
18.6
|
|
|
120
|
1702/0.30
|
1.8
|
19.4
|
21.0
|
|
|
150
|
2109/0.30
|
2
|
21.7
|
23.4
|
|
|
185
|
1443/0.40
|
2
|
23.6
|
25.5
|
|
|
240
|
1924/0.40
|
2.2
|
27.2
|
29.4
|
|
|
300
|
2368/0.40
|
2.2
|
29.7
|
32.0
|
|
|
WDZ-DCYJR-125 1.5kV
|
0.75
|
24/0.20
|
1.2
|
3.53
|
3.9
|
|
1
|
32/0.20
|
1.2
|
3.7
|
4.1
|
|
|
1.5
|
48/0.20
|
1.2
|
4.0
|
4.4
|
|
|
2.5
|
77/0.20
|
1.2
|
4.5
|
5.0
|
|
|
4
|
126/0.20
|
1.2
|
5.35
|
5.9
|
|
|
6
|
189/0.20
|
1.2
|
6.0
|
6.6
|
|
|
10
|
322/0.20
|
1.4
|
7.5
|
8.1
|
|
|
16
|
513/0.20
|
1.4
|
8.7
|
9.4
|
|
|
25
|
798/0.20
|
1.4
|
10.1
|
10.9
|
|
|
35
|
1121/0.20
|
1.4
|
11.3
|
12.2
|
|
|
50
|
703/0.30
|
1.6
|
13.3
|
14.4
|
|
|
70
|
999/0.30
|
1.8
|
15.7
|
17.0
|
|
|
95
|
1332/0.30
|
2
|
18.0
|
19.4
|
|
|
120
|
1702/0.30
|
2.2
|
19.6
|
21.4
|
|
|
150
|
2109/0.30
|
2.4
|
22.5
|
24.2
|
|
|
185
|
1443/0.40
|
2.4
|
24.4
|
26.3
|
|
|
240
|
1924/0.40
|
2.6
|
28.0
|
30.2
|
|
|
300
|
2368/0.40
|
2.6
|
30.5
|
32.8
|
|
|
WDZ-DCYJR-125 3kV
|
0.75
|
24/0.20
|
1.4
|
3.93
|
4.3
|
|
1
|
32/0.20
|
1.4
|
4.1
|
4.5
|
|
|
1.5
|
48/0.20
|
1.4
|
4.4
|
4.8
|
|
|
2.5
|
77/0.20
|
1.4
|
4.85
|
5.3
|
|
|
4
|
126/0.20
|
1.4
|
5.75
|
6.3
|
|
|
6
|
189/0.20
|
1.4
|
6.38
|
7.0
|
|
|
10
|
322/0.20
|
1.6
|
7.9
|
8.5
|
|
|
16
|
513/0.20
|
1.6
|
9.1
|
9.8
|
|
|
25
|
798/0.20
|
1.6
|
10.5
|
11.3
|
|
|
35
|
1121/0.20
|
1.6
|
11.7
|
12.6
|
|
|
50
|
703/0.30
|
2
|
14.1
|
15.2
|
|
|
70
|
999/0.30
|
2
|
16.1
|
17.4
|
|
|
95
|
1332/0.30
|
2.2
|
18.4
|
19.8
|
|
|
120
|
1702/0.30
|
2.4
|
20.2
|
21.8
|
|
|
150
|
2109/0.30
|
2.6
|
22.9
|
24.6
|
|
|
185
|
1443/0.40
|
2.6
|
24.8
|
26.8
|
|
|
240
|
1924/0.40
|
2.8
|
28.4
|
30.6
|
|
|
300
|
2368/0.40
|
2.8
|
30.9
|
33.4
|
|
|
WDZ-DCYJR/B-125 750V
|
0.5
|
19/0.18
|
0.25
|
1.40
|
1.50
|
|
0.75
|
19/0.23
|
0.25
|
1.65
|
1.75
|
|
|
1
|
19/0.26
|
0.25
|
1.80
|
1.85
|
|
|
1.2
|
19/0.28
|
0.25
|
1.90
|
2.00
|
|
|
1.5
|
19/0.32
|
0.25
|
2.10
|
2.15
|
|
|
2.0
|
19/0.37
|
0.25
|
2.35
|
2.45
|
|
|
2.5
|
19/0.41
|
0.25
|
2.55
|
2.65
|
|
|
4
|
19/0.52
|
0.25
|
3.10
|
3.20
|
|
|
6
|
19/0.64
|
0.3
|
3.80
|
3.85
|
