產品名稱： 儀表用屏蔽信號電纜YAGRP YVGRP YVVP | |
| 產品型號： YAGRP YVGRP YVVP | ||
| 產品價格： |
||
| 發布時間：2015/4/12 10:49:33 | ||
| 關 注 度：9190 | ||

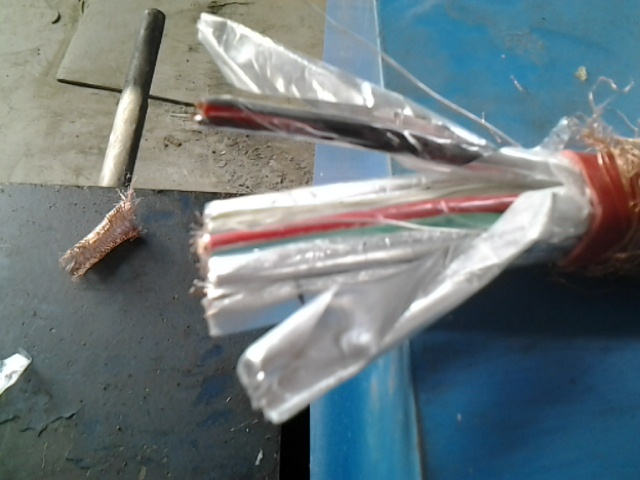

儀表用屏蔽信號電纜
1、產品用途：
本產品適用于儀表、儀器及其它電器設備中的信號傳輸及控制線路。
2、產品使用特性：
電纜的交流額定電壓500V以下，電纜線芯的長期工作溫度應不超過70℃。電纜允許彎曲關徑應不小于電纜外徑的6倍，敷設溫度應不低于0℃。
3、產品型號、名稱及使用范圍
| 型號 | 名稱 | 使用范圍 |
| YVV | 聚氯乙烯絕緣、聚氯乙烯護套儀表用電纜 | 固定敷設，用于儀器、儀表的連接 |
| YVVP | 聚氯乙烯絕緣、聚氯乙烯護套儀表用屏蔽電纜 | 同上，用于要求抗干擾的情況下 |
| RVV | 聚氯乙烯絕緣、聚氯乙烯護套儀表用軟電纜 | 用于要求柔軟的場合 |
| RVVP | 聚氯乙烯絕緣、聚氯乙烯護套儀表用屏蔽軟電纜 | 同RVV型，用于抗干擾場合 |
| 型號 | 產品名稱 |
| YVV | 聚氯乙烯絕緣、聚氯乙烯護套儀表用電纜 |
| YVVP | 聚氯乙烯絕緣、聚氯乙烯護套儀表用屏蔽電纜 |
| RVV | 聚氯乙烯絕緣、聚氯乙烯護套儀表用軟電纜 |
| RVVP | 聚氯乙烯絕緣、聚氯乙烯護套儀表用屏蔽軟電纜 |
| YVGR | 銅芯聚氯乙烯絕緣硅橡膠護套儀表電纜 |
| YGVR | 銅芯硅橡膠絕緣聚氯乙烯護套儀表電纜 |
| YVGRP | 銅芯聚氯乙烯絕緣硅橡膠護套儀表屏蔽電纜 |
| YGVRP | 銅芯硅橡膠絕緣聚氯乙烯護套儀表屏蔽電纜 |
| YVGR22 | 銅芯聚氯乙烯絕緣硅橡膠護套儀表鋼帶鎧裝電纜 |
| YGVR22 | 銅芯硅橡膠絕緣聚氯乙烯護套儀表鋼帶鎧裝電纜 |
| YVGRP22 | 銅芯聚氯乙烯絕緣硅橡膠護套儀表屏蔽鋼帶鎧裝電纜 |
| YGVRP22 | 銅芯硅橡膠絕緣聚氯乙烯護套儀表屏蔽鋼帶鎧裝電纜 |
| YAGR | 硅橡膠絕緣儀表按裝線 |
| YAGRP | 硅橡膠絕緣儀表按裝屏蔽線 |
| ZR192-)YFF | 氟46(進口PFA)絕緣和護套儀表控制電纜 |
| (ZR192-)YFFP | 氟46(進口PFA)絕緣和護套銅絲編織屏蔽儀表控制電纜 |
| (ZR192-)YFFR | 氟46(進口PFA)絕緣和護套儀表控制軟電纜 |
| (ZR192-)YFF22 | 氟46(進口PFA)絕緣和護套鋼帶鎧裝儀表控制電纜 |
| (ZR192-)YFFRP | 氟46(進口PFA)絕緣和護套銅絲編織屏蔽儀表控制軟電纜 |
| (ZR192-)YFFP1 | 氟46(進口PFA)絕緣和護套鍍錫銅編織屏蔽儀表控制軟電纜 |
| (ZR192-)YFFP2 | 氟46(進口PFA)絕緣和護套銅帶繞包屏蔽儀表控制電纜 |
| (ZR192-)YFFRP2 | 氟46(進口PFA)絕緣和護套銅帶繞包屏蔽儀表控制軟電纜 |
| (ZR192-)YFV | 氟46(進口PFA)絕緣聚氯乙烯護套儀表控制電纜 |
| (ZR192-)YFVR | 氟46(進口PFA)絕緣聚氯乙烯護套儀表控制軟電纜 |
| (ZR192-)YFVP | 氟46(進口PFA)絕緣銅絲編織屏蔽聚氯乙烯護套儀表控制電纜 |
| (ZR192-)YFVRP | 氟46(進口PFA)絕緣銅絲編織屏蔽聚氯乙烯護套儀表控制軟電纜 |
| (ZR192-)YFVP2 | 氟46(進口PFA)絕緣銅帶繞包屏蔽聚氯乙烯護套儀表控制電纜 |
| (ZR192-)YFV22 | 氟46(進口PFA)絕緣聚氯乙烯外護套鋼帶鎧裝儀表控制電纜 |
| (ZR192-)YFRV22 | 氟46(進口PFA)絕緣聚氯乙烯外護套鋼帶鎧裝儀表控制軟電纜 |
| (ZR192-)YFVP2-22 | 氟46(進口PFA)絕緣銅帶繞包屏蔽鋼帶鎧裝聚氯乙烯護套儀表控制電纜 |
| (ZR192-)YFGR(YGC-KF46R) | 氟46(進口PFA)絕緣硅橡膠護套儀表控制軟電纜 |
| (ZR192-)YFGPR(YGC-KF46RP) | 氟46(進口PFA)絕緣硅橡膠護套銅絲編織屏蔽儀表控制軟電纜 |
備注：阻燃型硅橡膠電纜型號前加ZR，鋼帶鎧裝型號后加22、扁平的型號中加B、鋼絲絕鎧裝型號后加32、耐火型號前加NH、高溫氟塑料采用進口PFA材料型號前加ZR192或 F或F46、丁晴的加YVFG等、導體線芯中銅絲可以采用鍍錫。
4：代號名稱和含義
表2
| 項目 | 代號 | 說明 |
| 阻燃特性 | ZR | 分A、B、C級阻燃 |
| 系列代號 | K | 控制電纜 |
| 絕緣材料 | F | 聚全氟乙丙烯(F46)最高工作溫度200℃ |
| 可溶性聚四氟乙烯(PFA)最高為260℃(型號前加ZR192) | ||
| 護套材料 | F | 聚全氟乙丙烯(F46)最高工作溫度200℃ |
| 可溶性聚四氟乙烯(PFA)最高為260℃(型號前加ZR192) | ||
| V | 聚氯乙烯 | |
| G | 硅橡膠 | |
| 屏蔽材料 | P | 銅絲編織屏蔽 |
| P1 | 鍍錫銅絲屏蔽 | |
| P2 | 銅帶繞包屏蔽 | |
| P3 | 鋁塑繞包屏蔽 | |
| 鎧裝材料 | 22 | 鋼帶鎧裝聚氯乙烯護套 |
| 23 | 鋼帶鎧裝聚乙烯護套 | |
| 32 | 鋼絲鎧裝聚氯乙烯護套 | |
| 33 | 鋼絲鎧裝聚乙烯護套 | |
| 導體結構 | A | 單股導體 |
| B | 7股絞合導體 | |
| R | 多股絞合導體 |
5、生產范圍
| 型號 | 芯數 | 標稱截面(mm 2 ) |
|
YVV YVVP RVV RVVP |
2、3、4、5、6、7、8、10、12 | 0.5 0.75 1.0 1.5 2.5 |
