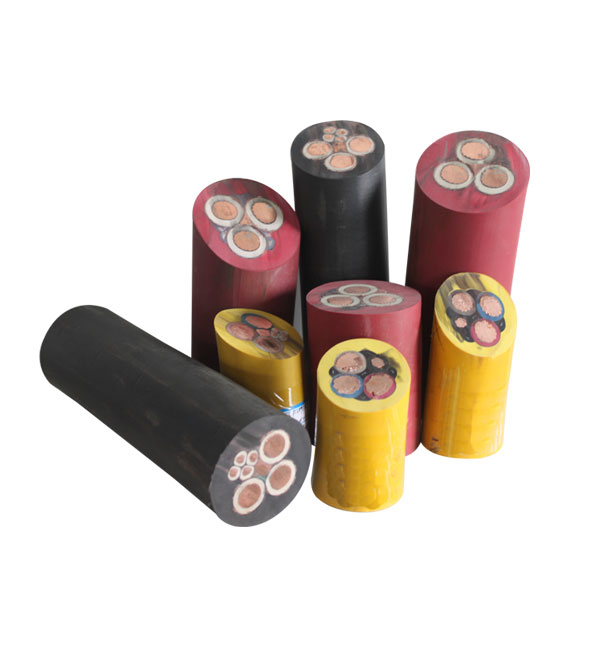

產品名稱： 礦用電纜，橡套電纜，礦用橡套電纜，MY,MYP,MYQ電纜MHJYV,MHYAV,MHYA22，礦用扁電纜YFFB，礦用隔爆扁電纜，礦用屏蔽電纜
	產品型號： MHJYV,MHYAV,MHYA22，MY,MYP,MYQ，MYPTJ
	產品價格： 電議 特價：電議
	發布時間：2013-1-26 10:06:58
	關 注 度：3444

　  橡套軟電纜UGF--UGF電纜--礦用橡套軟電纜

橡套軟電纜UGF,UGF電纜,礦用橡套軟電纜適用于額定電壓Uo/1.14V及以下配電裝置及礦山采掘機械；起重運輸機械及類似設備用的銅芯橡皮絕緣皮護套軟電纜。 UGF電纜電纜的使用特性： 1、額定電壓Uo/U分別為0.36/0.66KV和0.366/1.14KV。

 橡套電纜UGF,UGF電纜,礦用電纜

電纜名稱：額定電壓0.66/1.14KV及以下礦用軟電纜
執行標準：GB12972.2-91 　 　
UGF電纜使用場合：
本產品適用于額定電壓Uo/1.14KV及以下配電裝置及礦山采掘機械；起重運輸機械及類似設備用的銅芯橡皮絕緣皮護套軟電纜。

UGF電纜的使用特性： 　 　
1、額定電壓Uo/U分別為0.36/0.66KV和0.366/1.14KV。
2、電纜導體的長期允許工作溫度為65℃。
3、電纜的最小彎曲半徑為電線直徑的6倍。
4、黃色護套不得在日光下長期暴露。
5、電纜護套采用的氯丁膠或以氯丁膠為主的混合橡皮，耐油性和不延燃性不作考核。

電纜的規格應符合下表規定:

UGFP電纜為礦用屏蔽電纜

技術性能： 20℃時導體直流電阻見上表。成品電纜線芯間的絕緣電阻，換算到長度1km，溫度為20℃，應不小于100兆歐。 成品電纜的主線芯間及主線芯與接地線間，應能經受交流50赫茲15000伏電壓試驗5分鐘不擊穿。
交貨要求： 電纜的交貨長度應不小于100m,允許長度不小于20m 短段電纜交貨，其交貨數量應不超過交貨總長度的10％ 長度計量誤差應不超過±0.5％

MY,MYP,MYQ電纜_礦用橡套電纜

MY橡套電纜實用于交流額外電壓Uo/U為3.6/6KV及以下銅芯橡皮絕緣橡皮護套礦用軟電纜。

MY MYP MYQ電纜礦用橡套電纜結構特點：

一：導電線芯。柔軟性要求以電鉆電纜，采掘機電纜為最高；導線結構采取如下措施：

1， 采用較軟的細直徑銅單線、以小節距束合、復絞。整根電纜的彎曲扭轉性還受到絕緣、護套結構的影響，因此不能認為單絲越細，節距越小越好。

2， 采用同向束絞和復絞可提高柔軟性。

3， 為了便于導線在絕緣層中的相對滑動和便于安裝維修。電鉆電纜和小截面的采掘機電纜導線單絲應鍍錫，大截面采掘機電纜在導線外還用包紙帶隔離絕緣。

二：絕緣層   要求有足夠的電絕緣性能

1， 采用含膠量不低于百分之35的橡皮

2， 絕緣厚度比通用橡套電纜要厚

3， 采用電性好的橡皮，并采用好的擠橡工藝（如擠橡硫化連續生產線）

三：屏蔽層

采用半導電橡皮做屏蔽層，應使其過渡電阻達到標準要求，以保證繼電保護系統在事故狀態下可靠動作。

四：墊芯

1， 墊芯要充分起到在電纜收到?jīng)_砸、擠壓時的緩沖作用，又不能過大使外徑過大。要求設計合理填滿絕緣芯線間的空隙。

2， 機械性能應不低于絕緣橡皮的要求。

3， 不能與絕緣線芯產生粘連。

五：成纜結構

1， 要采用較小的節距倍數，改善電纜的柔軟性。

2， 為保證地線芯的機械強度，地線芯截面比通用電纜要大些，小截面產品，采用與主線管相同截面。

3， 控制線芯先單獨絞合成組，再與主線芯一起成纜。

六：護層

1， 要求有足夠的機械強度，耐磨性好。井下電纜要求阻燃。因此采用氯丁膠，且含膠量不小于百分之五十。

2，  6KV移動橡套電纜要求護套有足夠的電絕緣性，改善護套的耐電暈開裂性能。

七:電纜要結構密實、緊湊，各元件有相對滑動性。

     MY礦用橡套電纜執行標準：GB12972—91

　　            MHJYV,MHYAV,MHYA22,礦用電纜

產品采用標準：MT818.14-1999

產品及用途：

　　煤礦用聚乙烯絕緣阻燃聚氯乙烯護套加強型電話軟電纜

　　用途：機械損傷較高的平巷和斜巷

　　MHJYV(四鋼三銅）（1×2 1×4 3×2 4×25×2 10×2 ）×7/0.28（導體直徑）

　　煤礦用聚乙烯絕緣鋁帶聚乙烯粘結護套層聚氯乙烯護套通信電纜

　　用途：較潮濕的斜井和斜巷

　　MHYAV (5×2 10×2 20×2 30×2 50×2 80×2 100×2 )×0.5、0.6、0.7、0.8、0.9、1.0（導體直徑）

　　煤礦用聚乙烯絕緣鋁帶聚乙烯粘結護套層鋼絲鎧裝聚氯乙烯護套通信電纜

　　用途：煤礦用豎井和斜井

　　MHYA32(5×2 10×2 20×2 30×2 50×2 80×2 100×2 )×0.5、0.6、0.7、0.8、0.9、1.0（導體直徑）

　　煤礦用聚乙烯絕緣聚氯乙烯護套通信電纜

　　用途：礦廠普通信號傳輸固定鋪設

　　MHYV (5×2 10×2 20×2 30×2 50×2 80×2 100×2 )×0.5、0.6、0.7、0.8、0.9、1.0（導體直徑）

　　煤礦用聚乙烯絕緣鋁帶聚乙烯粘結護套層鋼絲鎧裝聚氯乙烯護套通信電纜

　　用途：煤礦用豎井和斜井

　　MHY32(2--19 )X2×0.5、0.6、0.7、0.8、0.9、1.0（導體直徑）

　　煤礦用鎧裝通信電纜

　　用途：直埋或管道鋪設

　　MHYA22(5×2 10×2 20×2 30×2 50×2 80×2 100×2 )×0.5、0.6、0.7、0.8、0.9、1.0（導體直徑）

MHYV22(5×2 10×2 20×2 30×2 50×2 80×2 100×2 )×0.5、0.6、0.7、0.8、0.9、1.0（導體直徑）

                礦用扁電纜YFFB

扁電纜YFFB 礦用扁電纜YFFB，扁電纜YFFB，礦用隔爆扁電纜YFFB 產品用途： 本產品適用于野外線路、電器儀表、電子設備及自動化裝置的電力、化工、冶金、港口、貨

　　扁電纜YFFB

　　礦用扁電纜YFFB，扁電纜YFFB，礦用隔爆扁電纜YFFB

　　產品用途：

　　本產品適用于野外線路、電器儀表、電子設備及自動化裝置的電力、化工、冶金、港口、貨場、礦山等行業掛纜、拖纜、安全使用。由于絕緣和護套材料分別采用美國GE公司的硅橡膠、丁腈PVC和國產改良271型硅橡膠，因此產品特別柔軟、易于折疊移動、平穩不扭，且具有耐高低溫、酸堿腐蝕、耐老化、抗耐高脈沖起動電流之特性。是我公司鄭重推薦產品。

　   使用特性： 1.交流額定電壓Uo/U：6/10KV（僅限于硅橡膠扁平電纜）和0.6/1KV 2.導體線芯最高工作溫度：丁腈扁平：-40℃—150℃和-40℃—135℃ 硅橡膠扁平：-60—200℃ 3.電纜經次彎曲：線芯不斷裂。 4.彎曲半徑：不小于電纜小邊長度的10倍。

          MHYVR礦用屏蔽通信電纜

●用途

電纜主要用于煤礦及各類礦場作控制、監測及保護電器儀表及自動控制裝置之間進行控制、監測、連鎖回路及保護線路等場合，起傳輸監控信號等使用。也可以用于通信系統作信息傳輸。

●使用條件

●環境溫度：-40～50℃

●相對溫度:95%(+25℃)

●安裝敷設環境溫度：≥-10℃

●安裝時最小彎曲半徑：MHYVR為電纜外徑的10倍，其他型號為電纜外徑的15倍

●電纜型號、名稱及用途

型號

名稱

使用范圍

MHYV

煤礦用聚乙烯絕緣聚氯乙烯護套通信電纜

用于礦場作普通信號傳輸，適用于固定敷設

MHYVR

煤礦用聚乙烯絕緣聚氯乙烯護套通信軟電纜

用于礦場作普通信號傳輸，可以移動使用

MHYVP

煤礦用聚乙烯絕緣編織屏蔽聚氯乙烯護套通信電纜

用于電場干擾大的場所作信號傳輸，設用于固定敷設

MHYVRP

煤礦用聚乙烯絕緣編織屏蔽聚氯乙烯護套通信軟電纜

用于電場干擾大的場所作信號傳輸，電線較軟

MHYBV

煤礦用聚乙烯絕緣鍍鋅鋼絲編織鎧裝聚氯乙烯護套通信電纜

用于機械沖擊較高的場合作主信號傳輸

MHY32

煤礦用聚乙烯絕緣鋼絲鎧裝聚氯乙烯護套通信電纜

用于平巷、豎井或斜井作住信號傳輸

礦用移動橡套軟電纜

名稱主要用途 （MY）UY-0.38/0.66 礦用移動橡套軟電纜額定電壓為0.38/0.66KV各種井下移動采煤設備的電源連接 (MYP)UYP-0.38/0.66 礦用移動屏蔽橡套軟電纜 額定電壓為0.38/0.66KV各種井下移動采煤設備的電源連接 (MYP)UYP-0.66/1.14 礦用移動屏蔽橡套電纜

礦用電纜,橡套電纜

　　名稱及用途：

　　（MY）UY-0.38/0.66

　　礦用移動橡套軟電纜

　　額定電壓為0.38/0.66KV各種井下移動采煤設備的電源連接

　　（MYP）UYP-0.38/0.66

　　礦用移動屏蔽橡套軟電纜

　　額定電壓為0.38/0.66KV各種井下移動采煤設備的電源連接

　�。�MYP）UYP-0.66/1.14

　　礦用移動屏蔽橡軟套電纜

　　額定電壓為0.66/1.14KV各種井下移動采煤設備的電源連接

　　性能指標：

　　1、電纜絕緣主線芯之間及主線芯與地線之間的絕緣電阻，換算到+20℃時不低于100MΩ·km。

　　2、主線芯屏蔽層的過渡電阻換算到20℃時不高于3kΩ。

　　3、產品標準：MT818.5-1999。

　　4、MYP型電纜有3個帶絕緣屏蔽的主線芯和一個包覆半導電橡皮層的地線組成，圍繞半導電橡皮層墊芯絞合成纜。外面擠包黑色氯化聚乙烯橡皮護套或黑色氯丁橡皮護套。

　　5、導電線芯：采用軟銅線，其性能符合 GB/T3956-1997。

　　6、絕緣：采用GB7594.2-1987中XJ-00A型橡皮。

　　7、線芯識別：采用絕緣分色識別，主線芯紅、綠、白。

　　8、地線：采用半導電橡皮包覆。

　　9、絕緣屏蔽：在絕緣表面包半導電帶。

　　10、成纜：3個主線芯1個地線圍繞半導電橡皮墊芯按右向絞合成纜。

　　11、護套：采用GB7594.7-1987中XH-03A型橡皮。護套橡皮的氧指數≥40。

　　12、成品電纜的阻燃性能滿足MT386-1995的要求。

　　13、電纜標志：電纜表面印有型號、電壓、規格及制造廠名稱。高壓煤礦用電纜用途：6kvMYPTJ電纜產品為礦用橡套軟電纜系列產品，適用于額定電壓Uo/U 3.3/6KV及以下采煤機及類似設備的電源連接。煤礦用給點藍使用條件線芯長期允許工作溫度為85℃，電線的最小彎曲半徑為電纜直徑的6倍。

　　執行標準：

　　屏蔽型橡套軟電纜   GB12972.7-1991

　　產品用途：本產品為礦用橡套軟電纜系列產品之一，適用于額定電壓級地面移動式礦山機械設備作電源連接線使用條件：電纜導體的長期允許工作溫度為90℃。

　　礦用電纜規格型號名稱及主要用途：

　�。�MYP）UYP-3.6/6

　　礦用移動屏蔽套軟電纜

　　額定電壓為3.6/6KV移動式地面礦同機械電源的連接，環境溫度下限為-20℃

　�。�MYPT）UYPT-3.6/6

　　礦用移動金屬屏蔽橡套軟電纜

　　MYPTJ-3.6/6

　　礦用移動屏蔽監視軟電纜

　　額定電壓為3.6/6KV采煤機電纜動力電纜，用于電源的連接

　　MYPTJ-6/10

　　礦用移動金屬屏蔽軟電纜
