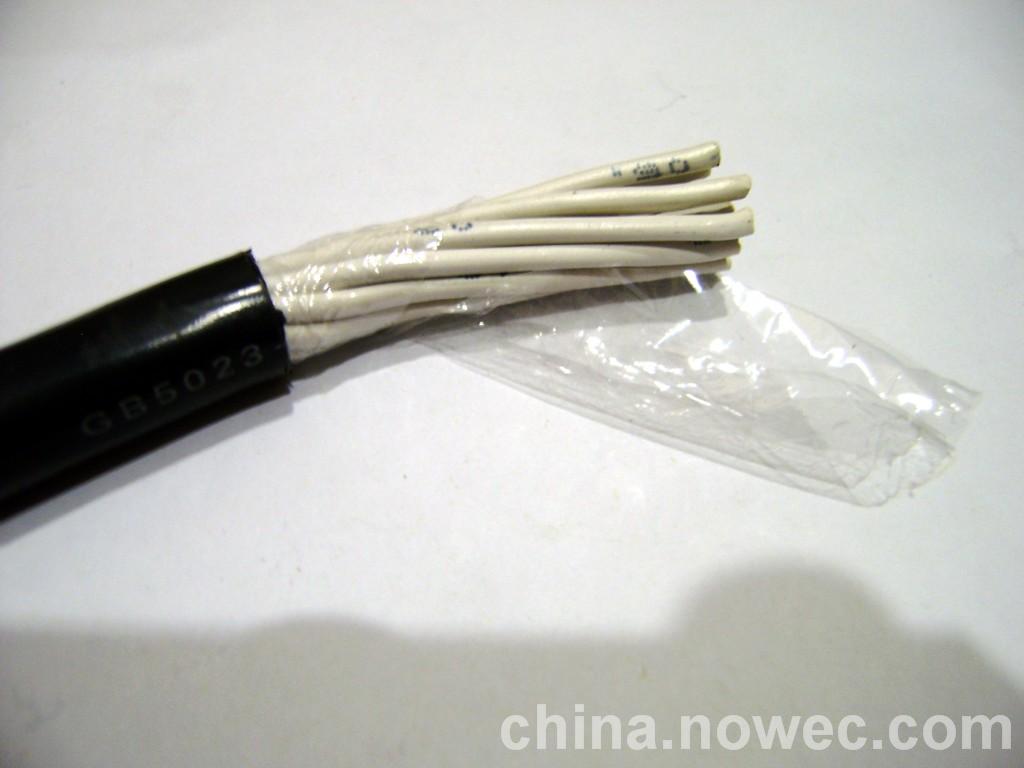

產品名稱：丁腈絕緣和護套控制軟電纜
產品信息
一：產品特點及用途
本產品適用于交流額定電壓450/750V及以下移動用電器儀表連接線或信號傳輸，電纜具有耐寒、防油、抗拉、耐撕裂、柔軟等特性，適合冶金、電力、機械、港口等行業具有移動等特殊要求場合使用。
二：產品執行標準
Q/HHTZH007.2
阻燃試驗執行GB12666-90標準
三：使用特性
1． 交流額定電壓：U0/U 450/750KV
最高工作溫度：70℃(阻燃型為105℃)
2． 最低環境溫度：固定敷設-40℃，非固定敷設-15℃
3． 電纜安裝敷設溫度應不低于-20℃。
四：基本型號及名稱
|
(K)YVFR |
丁腈絕緣和護套控制軟電纜 |
|
(K)YVFRP |
丁腈絕緣和護套銅編織屏蔽控制軟電纜 |
2導體線芯中銅絲可以采用鍍錫。
3 電纜如有特殊要求，可根據提供圖紙生產或根據使用環境要求設計生產。
五：代號名稱和含義
表2
|
項目 |
代號 |
說明 |
|
阻燃特性 |
ZR |
阻燃丁腈軟電纜 |
|
系列代號 |
K |
|
|
絕緣護套材料 |
YVF |
丁腈 |
|
屏蔽材料 |
P |
銅絲編織屏蔽 |
|
P1 |
鍍錫銅絲屏蔽 |
|
|
導體結構 |
A |
單股導體 |
|
B |
7股絞合導體 |
|
|
R |
多股絞合導體 |
六：主要技術指標
1． 成品電纜導體直流電阻(符合GB3956規定)參照附錄A表3。
2．20℃時絕緣電阻不小于50MΩ/KM
2． 成品電纜經受交流50HZ3.0KV/5min電壓試驗不擊穿。
七：基本電纜規格及結構參數
|
線芯*標稱截面(mm2) |
導體結構
(根數*直徑)
(B/R)
mm |
電纜最大外徑(mm) |
參考重量(kg/km) |
||
|
YVFR |
YVFRP |
YVFR |
YVFRP |
||
|
2*0.75 |
24*0.20 |
7.0 |
8.2 |
83 |
123 |
|
2*1.0 |
32*0.20 |
8.0 |
9.1 |
92 |
137 |
|
2*1.5 |
48*0.20 |
9.2 |
10.5 |
124 |
174 |
|
2*2.5 |
51*0.25 |
10.5 |
11.8 |
166 |
220 |
|
3*0.75 |
24*0.20 |
8.5 |
9.8 |
103 |
143 |
|
3*1.0 |
32*0.20 |
9.0 |
10.2 |
110 |
152 |
|
3*1.5 |
48*0.20 |
9.5 |
10.7 |
136 |
177 |
|
3*2.5 |
51*0.25 |
12.5 |
13.8 |
190 |
243 |
|
4*0.75 |
24*0.20 |
9.0 |
10.2 |
120 |
160 |
|
4*1.0 |
32*0.20 |
9.3 |
10.9 |
130 |
173 |
|
4*1.5 |
48*0.20 |
11.0 |
12.5 |
161 |
205 |
|
4*2.5 |
51*0.25 |
13.5 |
14.9 |
230 |
270 |
|
5*0.75 |
24*0.20 |
10.0 |
11.5 |
128 |
168 |
|
5*1.0 |
32*0.20 |
11.0 |
12.5 |
150 |
220 |
|
5*1.5 |
48*0.20 |
12.0 |
13.5 |
200 |
270 |
|
5*2.5 |
51*0.25 |
14.0 |
15.2 |
300 |
390 |
|
7*0.75 |
24*0.20 |
10.5 |
11.5 |
151 |
221 |
|
7*1.0 |
32*0.20 |
12.5 |
14.2 |
172 |
241 |
|
7*1.5 |
48*0.20 |
13.0 |
14.6 |
240 |
298 |
|
7*2.5 |
51*0.25 |
15.5 |
16.5 |
360 |
380 |
|
8*0.75 |
24*0.20 |
13.5 |
14.5 |
175 |
234 |
|
8*1.0 |
32*0.20 |
14.0 |
15.2 |
200 |
233 |
|
8*1.5 |
48*0.20 |
15.0 |
16.6 |
288 |
291 |
|
8*2.5 |
51*0.25 |
16.0 |
17.2 |
420 |
580 |
|
10*0.75 |
24*0.20 |
14.1 |
15.4 |
220 |
320 |
|
10*1.0 |
32*0.20 |
15.0 |
16.0 |
270 |
394 |
|
10*1.5 |
48*0.20 |
17.1 |
18.1 |
355 |
480 |
|
10*2.5 |
51*0.25 |
19.0 |
20.1 |
520 |
650 |
|
12*0.75 |
24*0.20 |
13.0 |
14.5 |
255 |
365 |
|
12*1.0 |
32*0.20 |
14.2 |
15.4 |
297 |
397 |
|
12*1.5 |
48*0.20 |
16.0 |
17.2 |
382 |
520 |
|
12*2.5 |
51*0.25 |
20.0 |
21.5 |
597 |
690 |
|
14*0.75 |
24*0.20 |
17.0 |
18.0 |
290 |
390 |
|
14*1.0 |
32*0.20 |
17.6 |
19.0 |
341 |
470 |
|
14*1.5 |
48*0.20 |
19.0 |
20.0 |
460 |
580 |
|
14*2.5 |
51*0.25 |
21.0 |
22.0 |
590 |
790 |
|
19*0.75 |
24*0.20 |
15.8 |
16.8 |
350 |
480 |
|
19*1.0 |
32*0.20 |
17.0 |
18.0 |
420 |
550 |
|
19*1.5 |
48*0.20 |
20.0 |
21.0 |
540 |
660 |
|
19*2.5 |
51*0.25 |
23.0 |
24.2 |
855 |
1073 |
