產品名稱： JVN,JVNP 機車車輛尼龍護套線 FVN FVNP | |
| 產品型號： JVN,JVNP | ||
| 產品價格： |
||
| 發布時間：2017/4/4 12:42:42 | ||
| 關 注 度：8568 | ||

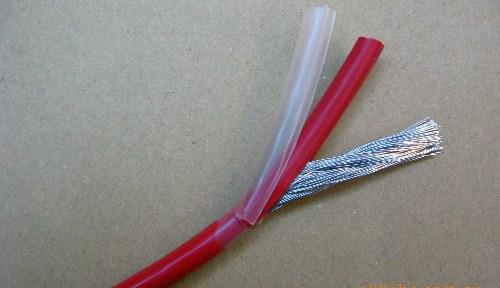

JVN,JVNP 機車車輛尼龍護套線 FVN FVNP
尼龍護套線 FVN FVNP
產品特性及用途：
本產品具有耐磨、防水、耐寒、耐油耐汽油混合物、不易燃燒、不易老化、環保等，在相對溫度98%環境中可正常使用。廣泛用于飛機低壓線路，高速公路監控設備線路安裝用、高速公路用電感線圈專線，也用于照明燈具接線，馬路高桿燈用線。
交貨要求：
電線制造長度，不小于50m,允許長度為不小于5米的短線交貨，其數量應不超過交貨總長度的10%，也可根據雙方合同協議商定以任何長度交貨。
電纜結構示意圖

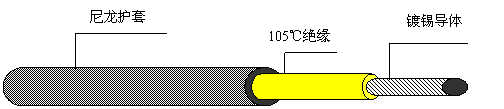

1、FVN電線結構示意圖

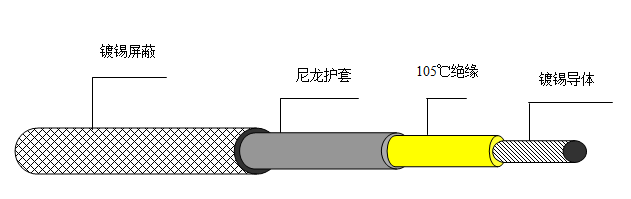

2、FVNP電線結構示意圖
|
標稱截面 mm2 |
導體結構 |
絕緣平均厚度 mm |
護套平均厚度 mm |
屏蔽銅線直徑 mm |
電線平均外徑mm |
20℃時導體電阻最大值Ω/km |
|
|
根數/單絲直徑mm |
非屏蔽型 |
屏蔽型 |
|||||
|
0.3 |
16/0.15 |
0.35 |
0.12 |
0.10 |
1.7 |
2.2 |
71.2 |
|
0.35 |
19/0.16 |
0.35 |
0.12 |
0.10 |
1.7 |
2.2 |
50.8 |
|
0.5 |
19/0.19 |
0.35 |
0.12 |
0.10 |
2.0 |
2.5 |
40.1 |
|
28/0.15 |
0.35 |
0.12 |
0.10 |
2.0 |
2.5 |
40.1 |
|
|
0.75 |
19/0.23 |
0.35 |
0.12 |
0.10 |
2.1 |
2.6 |
26.7 |
|
42/0.15 |
0.35 |
0.12 |
0.10 |
2.1 |
2.6 |
26.7 |
|
|
1.0 |
19/0.26 |
0.35 |
0.15 |
0.10 |
2.3 |
2.7 |
20.0 |
|
1.2 |
19/0.28 |
0.4 |
0.15 |
0.10 |
2.5 |
2.9 |
14.6 |
|
1.5 |
19/0.32 |
0.4 |
0.15 |
0.10 |
2.7 |
3.2 |
13.7 |
|
2.0 |
19/0.37 |
0.45 |
0.15 |
0.10 |
3.0 |
3.5 |
10.0 |
|
2.5 |
19/0.41 |
0.5 |
0.15 |
0.12 |
3.4 |
3.9 |
8.21 |
|
49/0.26 |
0.5 |
0.15 |
0.12 |
3.6 |
4.1 |
8.21 |
|
|
3.0 |
49/0.28 |
0.5 |
0.15 |
0.12 |
3.8 |
4.3 |
6.63 |
|
4.0 |
77/0.26 |
0.6 |
0.15 |
0.12 |
4.4 |
4.9 |
5.09 |
|
5.0 |
49/0.37 |
0.6 |
0.15 |
0.12 |
4.8 |
5.3 |
4.13 |
|
6.0 |
77/0.32 |
0.6 |
0.15 |
0.12 |
5.1 |
5.6 |
3.39 |
|
8 |
19×7/0.28 |
0.7 |
0.20 |
0.12 |
6.0 |
6.5 |
2.3 |
|
10 |
19×7/0.32 |
0.9 |
0.20 |
0.12 |
6.6 |
7.1 |
1.95 |
|
16 |
19×7/0.39 |
1.0 |
0.20 |
0.15 |
8.3 |
8.9 |
1.24 |
|
25 |
19×16/0.32 |
1.0 |
0.25 |
0.15 |
9.9 |
10.5 |
0.795 |

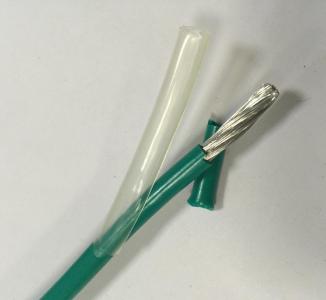

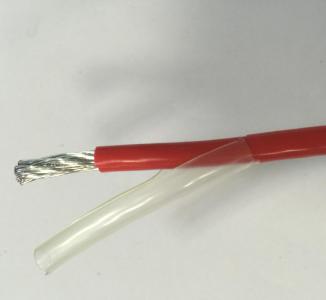

JVN-105 JVNP-105機車車輛尼龍護套線
機車車輛尼龍電線廣泛用于機車電纜、軌道交通電纜、汽車耐油耐溫系統，也用于照明燈具接線，馬路高桿燈用線，額定電壓450/750V,電線使用溫度在-60℃~+105℃在相對濕度在98%環境中可正常使用。
適用范圍
| 機車車輛尼龍護套線JVN | |||||||
|
標稱
截面
mm2
|
規格 |
絕緣
厚度
|
護套
厚度
|
電纜最大外徑
mm
|
參考重量
kg/km
|
||
| JVN | JVNP | JVN | JVNP | ||||
| 0.2 | 12/0.15 | 0.35 | 0.15 | 1.7 | 2.3 | 4.12 | 8.82 |
| 0.3 | 16/0.15 | 0.35 | 0.15 | 1.9 | 2.4 | 5.02 | 10.16 |
| 0.4 | 23/0.15 | 0.35 | 0.15 | 2.1 | 2.6 | 6.58 | 12.37 |
| 0.5 | 28/0.15 | 0.35 | 0.15 | 2.15 | 2.7 | 7.64 | 13.42 |
| 0.6 | 19/0.2 | 0.35 | 0.15 | 2.2 | 3.1 | 8.51 | 17.36 |
| 0.80 | 19/0.23 | 0.35 | 0.15 | 2.3 | 3.2 | 10.63 | 20.76 |
| 1.0 | 19/0.26 | 0.35 | 0.15 | 2.5 | 3.3 | 13 | 23.06 |
| 1.2 | 19/0.28 | 0.4 | 0.15 | 2.6 | 3.5 | 15.24 | 26.24 |
| 1.5 | 19/0.32 | 0.4 | 0.15 | 2.9 | 3.7 | 19.06 | 30.74 |
| 2.0 | 49/0.23 | 0.4 | 0.15 | 3.4 | 4.3 | 25.57 | 39.23 |
| 2.5 | 49/0.26 | 0.4 | 0.15 | 3.9 | 4.8 | 31.64 | 46.82 |
| 3 | 49/0.28 | 0.45 | 0.15 | 4.0 | 4.9 | 36.88 | 52.84 |
| 4 | 77/0.26 | 0.45 | 0.15 | 4.8 | 5.7 | 50.53 | 69.16 |
| 5 | 98/0.26 | 0.45 | 0.15 | 5.1 | 5.9 | 51.82 | 71.36 |
| 6 | 77/0.32 | 0.45 | 0.18 | 5.6 | 6.5 | 74.24 | 96.50 |
| 8 | 98/0.32 | 0.5 | 0.18 | 6.0 | 6.9 | 90.56 | 113.92 |
| 10 | 126/0.32 | 0.5 | 0.18 | 7.1 | 7.6 | 118.56 | 146.11 |
| 13 | 133/0.36 | 0.6 | 0.22 | 7.6 | - | 147.3 | - |
| 16 | 209/0.32 | 0.6 | 0.22 | 9.0 | - | 194.2 | - |
| 20 | 247/0.32 | 0.6 | 0.22 | 9.4 | - | 223.8 | - |
| 25 | 209/0.39 | 0.6 | 0.22 | 10.4 | - | 280.3 | - |
| 35 | 285/0.39 | 0.6 | 0.22 | 11.6 | - | 369.9 | - |
| 50 | 380/0.41 | 1.0 | 0.22 | 13.0 | - | 542.5 | - |
| 70 | 418/0.45 | 1.2 | 0.22 | 15.6 | - | 731.4 | - |
| 95 | 589/0.45 | 1.2 | 0.22 | 17.9 | - | 993.5 | - |
| 120 | 779/0.45 | 1.5 | 0.22 | 19.4 | - | 131.4 | - |
