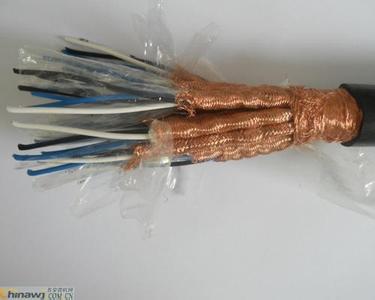

本安DCS系統用屏蔽電纜IA-DJYP2VP2R IA-DJYJP3VP3 WDZ-IA-DJYPVP
本安計算機用屏蔽電纜（或稱本安DCS系統用電纜）適用于石油、化工、電力、煤氣工程、礦山等存在爆炸危險的場合以及其它防爆安全要求較高的場合，傳輸自動控制信號。該電纜具有低電容、低電感集散型儀表信號電纜，簡稱本安DCS系統用電纜，具有優異的屏蔽性能和抗干擾性能，因此防爆安全性能明顯高于一般DCS系統電纜和計算機控制電纜。
執行標準：企業標準
使用特性：
1、交流額定電壓U0/U：300/500V http://www.unitedco.cn
2、電纜導體長期允許最高工作溫度：聚氯乙烯絕緣為70℃；交聯聚乙烯絕緣為90℃；無鹵低煙阻燃聚烯烴絕緣為70℃。
3、最低環境溫度：固定敷設-40℃；非固定敷設-15℃；安裝敷設時環境溫度：不低于0℃。
4、電纜允許彎曲半徑：非鎧裝、編織屏蔽電纜不小于電纜外徑的6倍；銅帶屏蔽、鎧裝電纜不小于電纜外徑的12倍。http://www.unitedco.cn
電纜型號、名稱：
|
型號 |
名稱 |
|
IA-DJYPVP |
聚乙烯絕緣聚氯乙烯護套銅線編織分屏總屏本安型DCS電纜 |
|
IA-DJYPVPR |
聚乙烯絕緣聚氯乙烯護套銅線編織分屏總屏本安型DCS軟電纜 |
|
IA-DJYP3VP3 |
聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏總屏本安型DCS電纜 |
|
IA-DJYP3VP3R |
聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏總屏本安型DCS軟電纜 |
|
IA-DJYP2VP2 |
聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏總屏本安型DCS電纜 |
|
IA-DJYP2VP2R |
聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏總屏本安型DCS軟電纜 |
|
IA-DJYJPVP |
交聯聚乙烯絕緣聚氯乙烯護套銅線編織分屏總屏本安型DCS電纜 |
|
IA-DJYJPVPR |
交聯聚乙烯絕緣聚氯乙烯護套銅線編織分屏總屏本安型DCS軟電纜 |
|
IA-DJYJP3VP3 |
交聯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏總屏本安型DCS電纜 |
|
IA-DJYJP3VP3R |
交聯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏總屏本安型DCS軟電纜 |
|
IA-DJYJP2VP2 |
交聯聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏總屏本安型DCS電纜 |
|
IA-DJYJP2VP2R |
交聯聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏總屏本安型DCS軟電纜 |
|
WDZ-IA-DJYPVP |
無鹵低煙阻燃聚烯烴絕緣及護套銅線編織分屏總屏本安DCS電纜 |
|
WDZ-IA-DJYPVPR |
無鹵低煙阻燃聚烯烴絕緣及護套銅線編織分屏總屏本安型DCS軟電纜 |
|
WDZ-IA-DJYP3VP3 |
無鹵低煙阻燃聚烯烴絕緣及護套鋁塑復合帶繞包分屏總屏本安型DCS電纜 |
|
WDZ-IA-DJYP3VP3R |
無鹵低煙阻燃聚烯烴絕緣及護套鋁塑復合帶繞包分屏總屏本安型DCS軟電纜 http://www.unitedco.cn |
|
WDZ-IA-DJYP2VP2 |
無鹵低煙阻燃聚烯烴絕緣及護套銅塑復合帶繞包分屏總屏本安型DCS電纜 |
|
WDZ-IA-DJYP2VP2R |
無鹵低煙阻燃聚烯烴絕緣及護套銅塑復合帶繞包分屏總屏本安型DCS軟電纜 |
規格范圍：
對數：1-24對
每對芯數：二芯（稱二線組），三芯（稱三線組）
導體截面：0.5、0.75、1.0、1.5、2.5
技術參數 ：
1、20℃導體直流電阻及導體結構
|
標稱截面（mm2） |
導體結構（根數/單絲直徑mm） |
20℃直流電阻≤（Ω/km） |
|||
|
A類 |
B類 |
R類 |
A、B類 |
R類 |
|
|
0.5 |
1/0.8 |
7/0.3 |
16/0.2 |
≤36.0 |
≤39.0 |
|
0. 75 |
1/0.97 |
7/0.37 |
24/0.2 |
≤24.5 |
≤26.0 |
|
1.0 |
1/1.13 |
7/0.43 |
32/0.2 |
≤18.1 |
≤19.5 |
|
1.5 |
1/1.38 |
7/0.52 |
30/0.25 |
≤12.1 |
≤13.3 |
|
2.5 |
1/1.78 |
7/0.68 |
49/0.25 |
≤7.41 |
≤7.98 |
2、20℃絕緣電阻
|
性能項目 |
PVC絕緣 |
PE、XLPE絕緣 |
|
20℃時絕緣電阻MΩ.KM |
≥25 |
≥500 |
3、電纜應經受工頻交流電壓試驗：2000V/1min絕緣不發生擊穿，試驗溫度為環境溫度。
4、工作電容（1KHZ）：線芯與線芯≤90PF/m
5、分布電容（1KHZ）≤0.6μH/m
6、電磁干擾感應電壓（干擾磁場400A/m）≤5mV
7、靜電感應電壓（靜電電壓20KV）＜1V
8、輻射場透入強度（干擾場強120dBμV，干擾場頻率200MHZ）≤dBμV
