產品名稱： TRVUP聚氨酯（PUR)護套高柔性屏蔽拖鏈電纜 | |
| 產品型號： TRVUP | ||
| 產品價格： |
||
| 發布時間：2017/1/15 13:53:44 | ||
| 關 注 度：2333 | ||

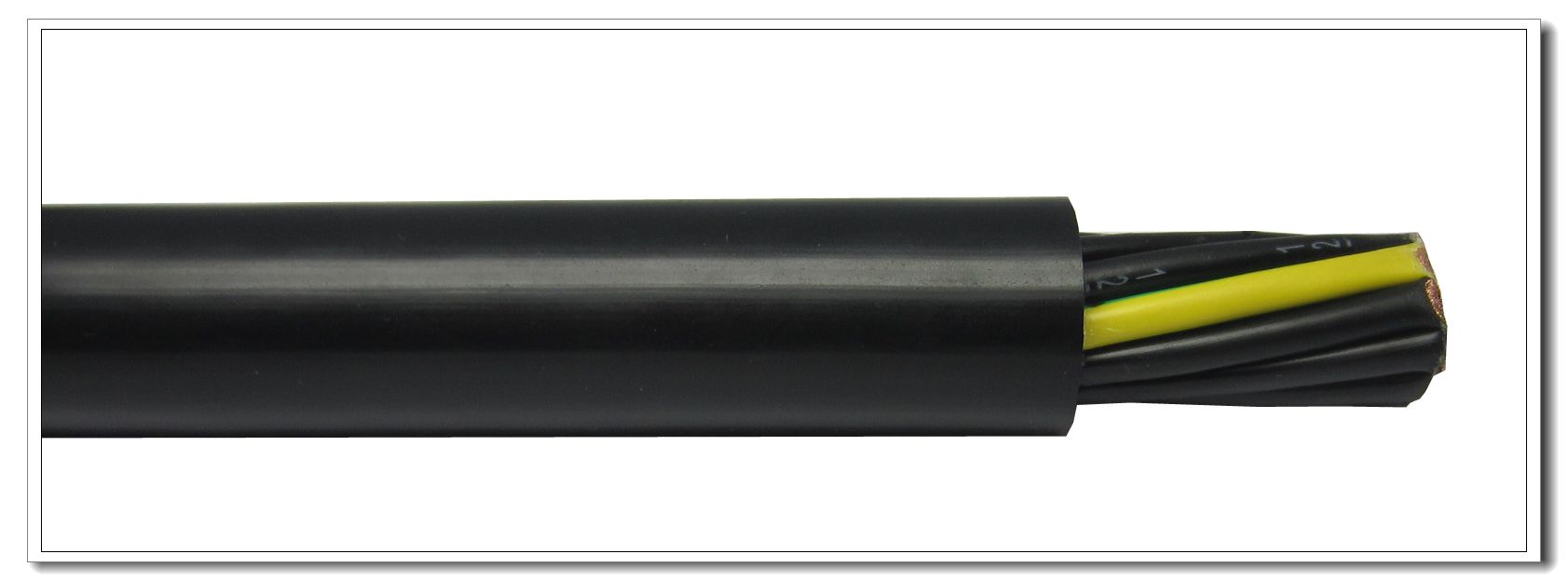

TRVUP聚氨酯（PUR)護套高柔性屏蔽拖鏈電纜

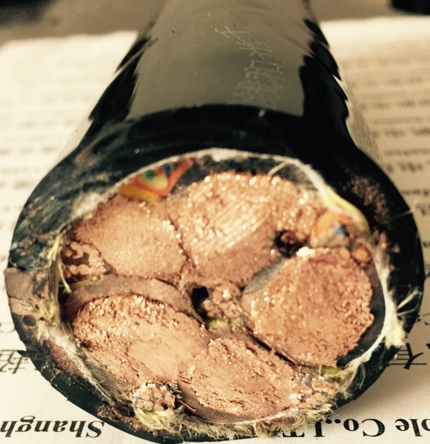

產品結構
●產品型號： TRVUP
●產品規格： （2-38）芯,（0.14-1.5）mm2；（2-25）芯，（2.0-25）mm2
●導體 ： 高抗彎強度的精細裸銅多股絞合
（符合IEC60228 cl.6 VDE0295 cl.6標準）
●絕緣 ： 高機械性能PVC混合物（符合VDE0207標準）
●線芯絞合方式：線芯數量＜12芯，芯線以短節距分層絞合在一起
線芯數量≥12芯，芯線采用兩次復絞，特別是抗扭力結構
芯線中間加加強芯http://www.unitedco.cn
●線芯識別 ： 截面積＜0.5mm2
芯線以顏色區分（紅、黃、綠、藍、黑、灰、白、紫、粉紅、棕、橙）等
截面積≥0.5mm2，一根黃綠線芯，其余都為黑色帶白色數字
●屏蔽 ： 高抗彎強度的鍍錫編織屏蔽，線覆蓋率為85%
●外護套 ： 低粘性、耐油PUR基混合物，適用于拖鏈（符合VDE0282標準）
●護套顏色 ： 黑色（與RAL9005相似)（其它顏色根據客戶要求）
綠色（與RAL6005相似)
橙色（與RAL2003相似)
技術特性
●額定電壓： ＜0.5mm2 300/300V； ≥0.5mm2 300/500V
●測試電壓： ＜0.5mm2 1500V/5min；≥0.5mm22000V/5min
●使用溫度范圍： -35℃至+90℃ http://www.unitedco.cn
（移動安裝） 當行程＜10米時，彎曲半徑為：6.8×D
當行程≥10米時，彎曲半徑為：7.5×D
●使用溫度范圍： -50℃至+90℃
（固定敷設） 彎曲半徑為：5×D
●最大速度： 10米/秒；5米/秒
（架空/滑行）
●最大速度： 80米/秒
●短路時可達最高溫度：+250℃
●彎曲壽命： 40次/分鐘，＞500萬次
●阻燃特性： 符合IEC332-1 標準
●材料性能：耐寒、防水解和耐油、抗輻射、耐臭氧、耐候性、耐酸堿
●高耐磨、高的機械負荷、優異耐曲撓性、抗扭曲性、良好的電磁抗干擾性
應用場合
●用于高負載、完全防油
●用于受到中等陽光輻射的室內和室外屏蔽場所
●特別適應于水平架空和行程小于200米的長行程場合
●適用于工業作用環境下的頻繁彎曲場合，高架倉庫存儲和提取設備及物流設備系統、五金沖壓、機械（人）手、建筑機械、碼頭、消防車、起重運輸設備、汽車制造、冷藏設備、裝甲車、坦克鏈等。特別應用重機械負荷，海岸、港口、野外、高低溫、高污染等惡劣環境場所。
電纜選型表
型號 規格 工作電壓 工作溫度 彎曲半徑 移動頻率
TRVUP 2*0.5 450/750V ℃ +120-40 外徑6倍 500萬次
TRVUP 2*0.75 450/750V ℃ +120-40 外徑6倍 500萬次
TRVUP 2*1.0 450/750V ℃ +120-40 外徑6倍 500萬次
TRVUP 2*1.5 450/750V ℃ +120-40 外徑6倍 500萬次
TRVUP 2*2.5 450/750V ℃ +120-40 外徑6倍 500萬次
TRVUP 2*4 450/750V ℃ +120-40 外徑6倍 500萬次
TRVUP 2*6 450/750V ℃ +120-40 外徑6倍 500萬次
TRVUP 2*10 450/750V ℃ +120-40 外徑6倍 500萬次
TRVUP 3*0.5 450/750V ℃ +120-40 外徑6倍 500萬次
TRVUP 3*0.75 450/750V ℃ +120-40 外徑6倍 500萬次
TRVUP 3*1.0 450/750V ℃ +120-40 外徑6倍 500萬次
