產品名稱： 多芯屏蔽水密電纜 JSHFP-30 | |
| 產品型號： JSHFP-30 | ||
| 產品價格： |
||
| 發布時間：2017/1/2 12:09:08 | ||
| 關 注 度：10604 | ||

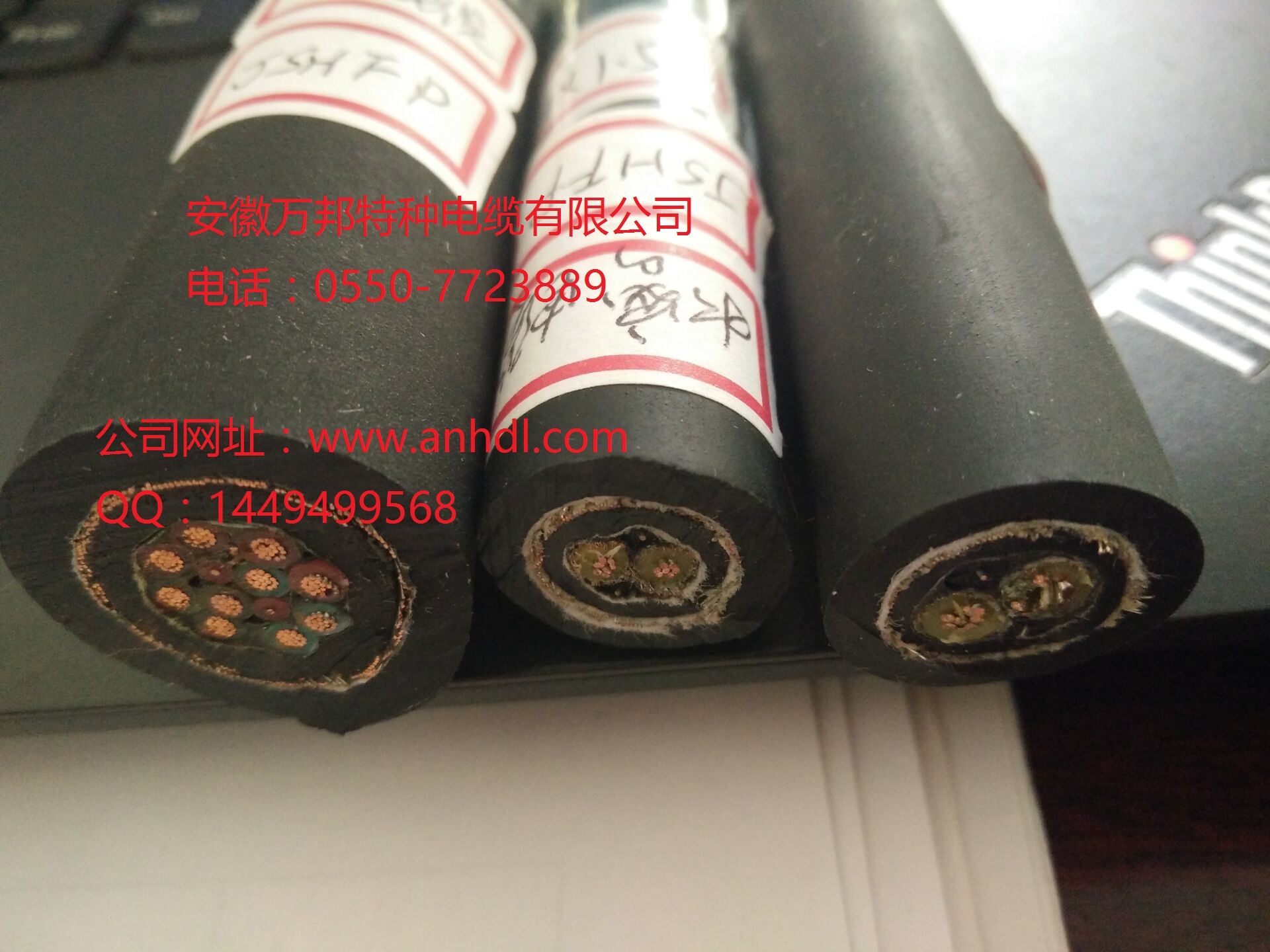

多芯屏蔽水密電纜 JSHFP-30
| 產品特點 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
· 優良的電氣性能 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 產品結構 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SEF46PJ-56-0.21型56對屏蔽水密電纜 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 技術參數 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
水密控制電纜主要用于設備間的電氣連接，要求在水下環境工作。根據信號傳輸要求，信號控制線可為多股絞合的單芯、多芯、多對不同組合的芯線組成；根據隔離度要求，屏蔽形式可以分別單獨單層屏蔽、單獨2層屏蔽，單層總屏蔽，2層總屏蔽等；根據使用要求，可以為縱向水密形式、橫向密封形式。
縱向水密電纜：用于艦船穿倉連接，高可靠性的使用環境。要求電纜端面（軸向）能耐水壓，在規定試驗壓力和時間內，不允許有水滲出。
橫向水密電纜：非穿倉用的水下使用環境。要求電纜外護套（徑向）能耐水壓，在規定試驗壓力和時間內，電纜絕緣電阻不下降，電纜不變形。
水密控制電纜
|
水壓分類 |
耐縱向水壓能力 |
耐橫向水壓能力 |
|||
|
水壓等級 |
4.5MPa |
6.0MPa |
10.0MPa |
10.0MPa |
70.0MPa |
|
單根芯線 |
多股鍍錫銅絲絞合導體，導體截面積0.12mm2-16mm2。導體絞合填充阻水膠。 |
多股鍍錫銅絲或鍍銀銅絲絞合導體，導體截面積0.035mm2-16mm2。 |
|||
|
多根芯線 |
多股鍍錫銅絲絞合導體，導體截面積0.12mm2-16mm2，芯數：2芯-91芯。
每根屏蔽：鍍錫線編織(要求屏蔽時)；
總屏蔽：鍍錫線編織(要求屏蔽時)。
導體絞合、編織、成纜均填充阻水膠。 |
多股鍍錫銅絲或鍍鍍銀銅絲絞合導體，導體截面積0.035mm2-16mm2，芯數：2芯-91芯。
每根屏蔽：鍍錫線編織(要求屏蔽時)；
總屏蔽：鍍錫線編織，或鋁箔繞包+鍍錫線編織(要求屏蔽時)。
成纜填充密封膠。 |
|||
|
多對芯線 |
多股鍍錫銅絲絞合導體，導體截面積0.12mm2-16mm2，絞對數：2對-91對。
每對：鍍錫線編織(要求屏蔽時)；
總屏蔽：鍍錫線編織(要求屏蔽時)。
導體絞合、編織、成纜均填充阻水膠。 |
多股鍍錫銅絲或鍍銀銅絲絞合導體，導體截面積0.035mm2-16mm2，芯數：2對-91對，屏蔽形式：
每對：鍍錫線編織，或鋁箔+鍍錫線(要求屏蔽時)編織，或鋁箔+引流線
總屏蔽：鍍錫線編織，或鋁箔繞包+鍍錫線編織(要求屏蔽時)。
成纜填充密封膠。 |
|||
|
工作溫度 |
-50℃-80℃ |
||||
|
短時耐溫 |
可耐130℃，2h低溫硫化 |
||||
|
護套材料 |
聚氨酯、橡膠 |
||||
|
耐海水環境 |
適用 |
||||
|
水密試驗標準 |
GJB1916-94，GJB774-1989，MIL-DTL-24643 |
||||
