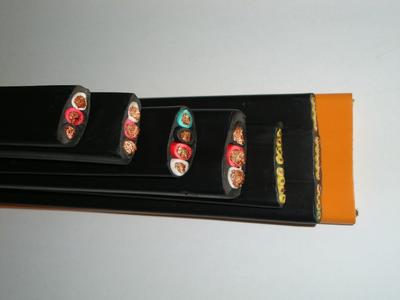

產品名稱： 扁電纜YCB YGB YCBP YGBP YCBJ | |
| 產品型號： YCB YGB YCBP YGBP YCBJ | ||
| 產品價格： |
||
| 發布時間：2015/7/19 21:18:38 | ||
| 關 注 度：3487 | ||
使用環境
扁電纜使用于工作電壓450/750V級以下，環境溫度-40~70℃的起重、運輸、機械、電氣、礦山、等行業各種移動動力裝置的電源連接及控制信號照明等。具有以下特點：絕緣和護套等用丁腈復合物。提高電纜柔軟特性及防腐耐寒等性能。可按顧客需要，在線芯兩側增加鋼絲繩或其他承力元件。
產品用途
一：扁電纜特點及用途:扁電纜適用于交流額定電壓0.6/1KV及以下固定敷設用動力傳輸線或移動電器用連接電纜，產品具有耐熱輻射、耐寒、耐酸堿及腐蝕性氣體、防水等特性，電纜結構柔軟，輻射方便，高溫(高寒)環境下電氣性能穩定，抗老化性能突出，使用壽命長，廣泛用于冶金、電力、石化、電子、汽車制造等行業。
二：扁電纜執行標準 阻燃耐火特性試驗執行GB12666-90要求
三：使用特性[1] 1． 交流額定電壓：U0/U 0.6/1KV 最高工作溫度： 180℃ 最低環境溫度：固定敷設-60℃ 2． 扁電纜安裝敷設溫度應不低于-25℃。 3． 電纜允許彎曲半徑：電纜最小為電纜外徑的15倍。
結構特點
1、導電線芯采用軟結構，確保電纜柔軟性能好。
2、絕緣和保護層材料采用丁聚物，提高電纜柔軟特性和防腐、耐寒特性。
3、絕緣線芯分色，為敷設安裝提供方便。
| 型號 | 產品名稱 | 用途 |
導體長期允許 工作溫度℃ |
額定電壓 V |
標稱截面 mm2 |
|
YCB YGB |
起重機專用扁電纜 |
適用于起重機、行車、吊車、臺車、傳輸機械等移動設備和電器用動力傳輸線及控制、照明、通 訊線路接 |
-30 ~ +70 |
300/500 450/750 600/1000 |
0.75 ~ 300 |
|
YCBG YGBG |
起重機專用加強型扁電纜 |
同上，電纜具有抗拉、承重特性 |
|||
| YCBP |
起重機專用屏蔽扁電纜 |
同上，電纜具有抗信號干擾特性 |
|
電纜結構/尺寸表 |
| 型號 |
芯數x截面 mm2 |
電纜外型尺寸 |
電纜參考重量 KG/KM |
|
| 高mm | 寬mm | |||
|
YCB YGB |
3x4.0 | 8.7 | 20.0 | 342 |
| 3x6.0 | 9.8 | 22.6 | 465 | |
| 3x10 | 12.3 | 28.7 | 764 | |
| 3x16 | 14.0 | 33.2 | 1029 | |
| 3x25 | 16.7 | 39.9 | 1526 | |
| 3x35 | 19.2 | 46.0 | 2034 | |
| 3x50 | 21.8 | 52.5 | 2757 | |
| 3x70 | 24.3 | 59.3 | 3632 | |
| 3x95 | 27.3 | 67.7 | 4696 | |
| 3x120 | 29.8 | 73.9 | 5740 | |
| 3x150 | 33.3 | 83.7 | 7083 | |
| 3x185 | 如需更詳細的參數，可來電訂制 | |||
| 3x240 | ||||
| 3x300 | ||||
|
注：以上規格為常用型，可根據用戶要求定制特殊規格 |
| 型號 |
芯數x截面 mm2 |
電纜外型尺寸 |
電纜參考重量 KG/KM |
|
| 高mm | 寬mm | |||
| YCBP | 3x4.0 | 10.6 | 25.7 | 377 |
| 3x6.0 | 11.7 | 28.3 | 511 | |
| 3x10 | 14.2 | 34.4 | 830 | |
| 3x16 | 15.9 | 38.9 | 1131 | |
| 3x25 | 18.6 | 45.6 | 1672 | |
| 3x35 | 21.1 | 51.7 | 2238 | |
| 3x50 | 23.7 | 58.2 | 2936 | |
| 3x70 | 26.2 | 65.0 | 3932 | |
| 3x95 | 29.2 | 75.4 | 5105 | |
| 3x120 | 31.7 | 79.6 | 6319 | |
| 3x150 | 35.2 | 89.4 | 7862 | |
| 3x185 | 如需更詳細的參數，可來電訂制 | |||
| 3x240 | ||||
| 3x300 | ||||
|
注：以上規格為常用型，可根據用戶要求定制特殊規格 |
