產品名稱： YGGBJ耐高溫硅橡膠抗拉拖令扁電纜 | |
| 產品型號： YGGBJ | ||
| 產品價格： |
||
| 發布時間：2015/7/19 18:29:31 | ||
| 關 注 度：4011 | ||
應用：本產品采用硅橡膠做絕緣或護套材料，適用于所有承受高溫波動的場合，介電強度性能穩定， 在高溫下絕緣電阻仍能很高，高閃點或燃點、在有火的時候，形成一層sioz絕緣層，在永久溫度達到 +180℃時，仍具有耐熱性，短時運行溫度可達+220℃，耐低溫可達-60℃，具有耐寒、耐高溫、防 腐、柔軟、耐磨等特點，特別是具有在高溫環境下電氣性能穩定，使用壽命長等特點，廣泛適用于冶 金、電廠、起重、鋼鐵、船舶、陶瓷、玻璃及水泥廠等行業。
執行標準：Q/TWB2008-06制造

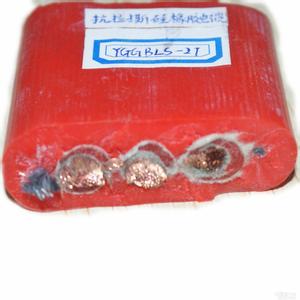

結構：1.導體 鍍錫銅絲
2.絕緣 硅橡膠
3.撕裂線
4.護套 硅橡膠 顏色：紅色
內容：J 型電纜為增強型，具有一定的抗拉和拖拽作用，適用于重型機械和移動設備。
P 型電纜為屏蔽型，具有減少外界電磁波對電纜內電流的干擾，同時減少電纜內產生的電磁場對外界的影響，適用于有信號干擾的場合。
|
型 號
|
名 稱
|
|
YGGB
|
耐高溫硅橡膠拖令扁電纜
|
|
YGGBP
|
耐高溫硅橡膠屏蔽型拖令扁電纜
|
|
YGGBJ
|
耐高溫硅橡膠加強型拖令扁電纜
|
| 電纜特性 |
|
導體最大拉伸載荷 靜態 15N/mm2 彎曲半徑 10×d（電纜小邊的寬度） 標稱電壓 0.6/1KV 額定電流 參見表 使用溫度 - 40℃到+180℃ |
| 化學性能 |
| 用于室內和戶外，耐油，耐潮濕，耐磨，耐高溫，耐寒。 |
注：作用固定安裝時，只適用于開放或通風管道系統，否則硅樹脂的機械性能會由于封閉氣體的溫度超過90℃而降低。
|
標稱截面
（mm2） |
電纜寬×高
（mm） |
單位重量
（kg/km） |
|
3×0.75
3×1 3×1.5 3×2.5 3×4 3×6 3×10 3×16 3×25 3×35 3×50 3×70 3×95 3×120 3×150 3×185 3×240 4×1 4×1.5 4×2.5 4×4 4×6 4×10 4×16 4×25 4×35 4×50 4×70 4×95 |
11.6×4.90
12.6×5.70 14.6×6.40 17.4×7.30 19.9×8.45 21.5×9.00 26.7×11.00 30.6×12.30 38.1×15.20 41.1×16.30 48.1×18.80 53.8×20.70 61.3×23.20 67.6×25.30 74.5×27.60 81.7×30.00 91.0×33.10 15.3×5.70 17.9×6.35 21.7×7.30 24.7×8.45 26.9×9.00 33.7×11.00 38.9×12.30 48.5×15.20 52.9×16.30 61.7×18.80 69.3×20.70 79.3×23.20 |
85
100 140 200 280 360 560 790 1220 1560 2100 2800 3690 4520 5560 6750 8660 130 170 250 360 460 730 1020 1580 2040 2750 3680 4850 |
|
標稱截面
（mm2） |
電纜寬×高
（mm） |
單位重量
（kg/km） |
|
4×120
5×1 5×1.5 5×2.5 5×4 5×6 5×10 5×16 5×25 6×1 6×1.5 6×2.5 6×4 6×6 6×10 7×1 7×1.5 7×2.5 7×4 7×6 7×10 8×1 8×1.5 8×2.5 8×4 8×6 8×10 9×1 9×1.5 9×2.5 10×1 10×1.5 10×2.5 12×1 12×1.5 12×2.5 16×1.5 16×2.5 20×1.5 20×2.5 24×1.5 |
87.7×25.30
18.0×5.70 21.3×6.35 26.0×7.30 29.6×8.45 32.3×9.00 40.7×11.00 47.2×12.30 58.9×15.20 22.2×5.70 27.3×7.35 33.0×8.30 36.3×8.85 39.6×9.40 49.6×11.40 26.4×5.70 32.2×7.35 38.8×8.30 42.7×8.85 46.5×9.40 58.1×11.40 29.1×5.70 35.5×7.35 43.1×8.30 47.5×8.85 51.9×9.40 65.1×11.40 32.6×6.30 38.9×7.35 47.4×8.30 35.5×6.30 42.2×7.35 51.7×8.30 41.1×6.70 49.3×7.70 61.5×9.30 64.6×8.20 80.2×9.30 79.5×8.20 98.9×9.30 94.4×8.20 |
5950
160 214 314 440 560 890 1260 1950 190 300 430 550 700 1110 230 350 505 650 820 1290 250 390 560 730 920 1460 310 430 620 330 470 680 410 580 880 790 1160 980 1440 1160 |
