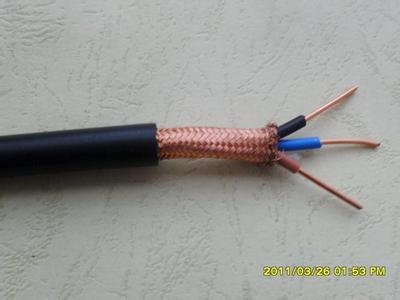

產品名稱： ZR-DJYPV ZR-DJYVP ZR-DJYPVP阻燃屏蔽電纜 | |
| 產品型號： ZR-DJYPV ZR-DJYVP ZR-DJYPVP | ||
| 產品價格： |
||
| 發布時間：2014-4-9 11:17:56 | ||
| 關 注 度：4361 | ||
一、用途：選用介點常數小的高壓聚乙烯絕緣。采用對絞、對屏、總屏(或三線組絞合、組屏蔽、組屏總屏)等結構形式，具有介質損耗小，傳輸信號能力強、抗干擾性能好等特點，能可靠傳輸微弱模擬信號或數字信號，可廣泛地用于發電、冶金、石油、化工、輕紡等部門的檢測和控制用計算機系統或自動化儀表裝置，以及一般的工業計算機用。
相關技術指標：參照IEC189和英國BS5308標準
二、產品代號
1、代號
ZR-阻燃型
DJ-(系列代號)電子計算機用屏蔽電纜
Y-(絕緣代號)高壓聚乙烯
F-(絕緣代號)氟塑料
V-(護套代號)聚氯乙烯
R- 表示多股軟線芯
P-(屏蔽代號)銅網屏蔽
P1鍍錫銅網屏蔽
P2銅帶屏蔽
P3鋁塑復合膜屏蔽
2、產品型號規格舉例
例1：訂購7對(14芯)1.0mm2的計算機用屏蔽電纜可表示為：
(1)總屏蔽型ZR-DJYVP7×2×1.0mm2
(2)分屏蔽多股軟線型ZR-DJYPVR7×2×1.0mm2
例2：訂購3組3線芯(9芯)0.75mm2的計算機用屏蔽電纜可表示為：
(1)分組屏蔽型ZR-DJYPV3×3×0.75mm2
(2)組屏總屏ZR-DJYPVP3×3×0.75mm2
三、型號名稱及使用范圍
型號 名稱 使用范圍
ZR-DJYVP
ZR-DJYPV
ZR-DJYPVP
聚乙烯絕緣總屏蔽聚氯乙烯護套電子計算機用電纜
聚乙烯絕緣組屏蔽聚氯乙烯護套電子計算機用電纜
聚乙烯絕緣組屏蔽總屏蔽聚氯乙烯護套電子計算機用電纜
1、固定敷設在室內、電纜溝或管道內
2、電纜長期工作溫度：-20℃＋65℃
3、電纜敷設溫度不低于0℃，彎曲半徑不小于電纜外徑的10倍
DJYVPR
DJYPVR
DJYPVRP
聚乙烯絕緣總屏蔽聚氯乙烯護套電子計算機用軟電纜
聚乙烯絕緣組屏蔽聚氯乙烯護套電子計算機用軟電纜
聚乙烯絕緣組屏蔽總屏蔽聚氯乙烯護套電子計算機用軟電纜
說明：(1)阻燃型(氧指數大于30)電纜需要在型號前加代號“ZR”。
例如：ZR-DJYPV ZR-DJYPVP等
(2)鎧裝型(鋼帶鎧裝)電纜需在型號右下角加代號“22”
例如：DJYPV22 DJYPVP22等。
該電纜主要用于交流或直流300V及以下的工作系統，在500V及以下時能正常工作。
五、交貨要求
1、電纜交貨長度不小于100m，允許以不短于50m的短頭交貨，其數量不超過交貨總長度的10％。
