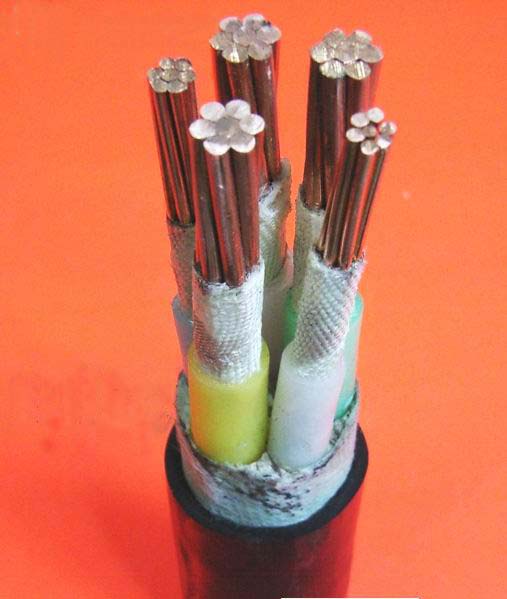

產品名稱: 低煙無(低)鹵阻燃、耐火電線電纜 | |
產品型號: | ||
產品價格: |
||
發布時間:2013-5-3 20:18:44 | ||
關 注 度:2400 |
|
產品使用場所的分級及選用
產品使用場所的分級及選用
低煙無(低)鹵使用場所應根據建筑物的使用性質、火災危險性、疏散和撲救難度等分為特級、一級、二級、三級,符合表3-2規定。
低煙無(低)鹵電線電纜成束敷設時,應采用阻燃電線電纜,阻燃級別選擇應符合表3-3、表3-4,在外部火勢作用下,需保持線路完整性、維持通電的場所,應采用耐火電線電纜。
電線的阻燃級別選擇:
適用場所 |
電線截面 |
阻燃級別 |
特級 |
50mm2及以上 |
B級 |
35mm2及以下 |
C級 |
|
一級 |
50mm2及以上 |
C級 |
35mm2及以下 |
D級 |
|
二級、三級 |
所有截面 |
D級 |
電纜的阻燃級別選擇:
適用場所 |
阻燃級別 |
特級 |
A級 |
一級 |
B級 |
二級、三級 |
C級 |
等級 |
使用場所 |
|
特級 |
建筑高度超過100m的高層民用建筑(超高層住宅除外) |
|
建筑高度超過100m的高層住宅 |
|
|
|
建筑高度不超過100m的高層民用建筑 |
一類建筑(一類建筑的住宅除外) |
一級 |
建筑高度不超過24m的民用建筑和建筑高度超過24m的單層公共建筑 |
1、200床及以上的病房樓,每層建筑面積100m2及以上的門診樓; |
|
地下民用建筑 |
1、地下鐵道及地下鐵道車站; |
|
建筑高度不超過100m的高層民用建筑 |
一類建筑的住宅 |
|
建筑高度不超過24m的民用建筑 |
1、每層建筑面積超過2000m2但不超過3000m2的商業樓、財貿金融樓、電信樓、展覽樓、旅館、辦公樓、車站、海河客運站、航空港等公共建筑及其他商業或公共活動場所; |
二級 |
地下民用建筑 |
1.長度超過500m的城市隧道; |
三級 |
不屬于特級、一級、二級的其他民用建筑 |
產品技術性能:
產品技術性能
電線電纜導體正常運行時的最高溫度及短路時(最長持續時間不超過5s)最高溫度;
低煙低鹵聚氯乙烯絕緣為70℃,短路時最高溫度不超過160℃;
交聯聚乙烯絕緣為90℃,熱塑性低煙無鹵聚烯烴絕緣為80℃,短路時最高溫度不超過250℃.輻照交聯型聚乙烯絕緣為105℃.
低煙無(低)鹵電纜的安裝條件及允許連續載流量均與相應非低煙無(低)鹵型號規格電纜電線相同.
電纜電線在燃燒時具有低煙、無(低)鹵、阻燃和耐火性能,
序號 |
試驗項目 |
標準要求 (無鹵) |
標準要求(低鹵) |
1 |
電線電纜單根垂直燃燒試驗 |
≥50mm |
≥50mm |
2 |
電纜成束燃燒試驗--炭化部分所達高度 |
≤2.5mm |
≤2.5mm |
3 |
耐火試驗 |
燃燒試驗期間,施加額定電壓2A熔絲不熔斷 |
燃燒試驗期間,施加額定電壓2A熔絲不熔斷 |
4 |
PH值 |
≥4.3 |
≥2.5 |
5 |
電導率 |
≤10μs/mm |
無要求 |
6 |
電纜煙密度試驗--最小透光率 |
≥60% |
≥30% |
