產品名稱： 防拉電纜TVR/耐力電纜TVR/行車電纜線TVR/電葫蘆用電纜TVR | |
| 產品型號： TVR | ||
| 產品價格： |
||
| 發布時間：2012-8-9 12:21:43 | ||
| 關 注 度：2533 | ||

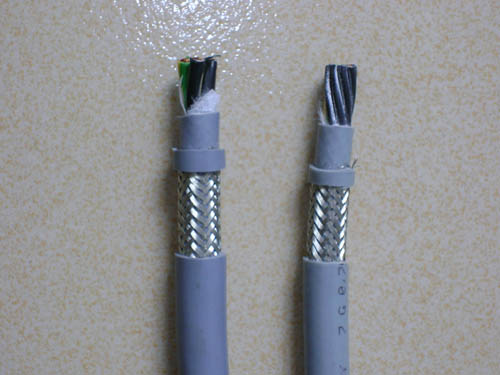

防拉電纜TVR/耐力電纜TVR/行車電纜線TVR/電葫蘆用電纜TVR
TVR行車控制線小貓牌TVR電葫蘆電纜用途：本產品適用于交流額定電壓u0/u為450/750V及以下的控制監控回路及保護線路和配電裝置中電器儀表的連接控制線。
TVR彈性體電動葫蘆專用電纜使用特性：電纜導體的長期允許工作溫度為70℃，電纜敷設溫度應不低于0℃。電纜允許的彎曲半徑：對有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。對有屏蔽層結構的軟電纜，應不小于電纜外徑的6倍。對無鎧裝層的電纜應不小于電纜外徑的6倍。此電纜便于安裝架線，節約工程成本。
電壓等級
表示方法U0/U(Um)
U0為導體對地電壓，U為導體與導體之間電壓，Um為使用設備的系統最高電壓的最大值。其中，U0按系統接地故障持續時間分為兩類：第一類電纜----用于單相接地故障時間每一次一般不大于1分鐘的系統，亦可用于最長不超過8小時，每年累計不超過125小時的系統；第二類電纜----用于接地故障時間更長的系統，或對電纜絕緣性能要求較高的場所。
例如10kV系統，如中性點經消弧線圈接地的應采用8.7/10kV電纜(或8.7/12)，如中性點經小電阻接地的可采用6/10kV電纜(或6/12)。
二、 相線與N線截面配合
理論上N線的允許載流量應大于最大三相不平衡電流及零序諧波電流之和。在工程中通常在以單相設備為主的系統中，N線截面等于相線截面(即4等芯)；在三相平衡系統或以三相設備為主的系統中，N線截面大于等于相線截面的一半(即3+1芯)，其中有兩個例外：相線為35mm2時，N線為16mm2，相線為150mm2時，N線為70mm2。
在含有大量零序諧波分量的系統中，N線截面等于相線截面的2倍或根據實際需要定制。
三、 選擇電纜截面所需考慮的因素
除設計手冊中所要求的溫升、經濟電流密度、電壓損失、機械強度、載流量等以外，還需注意：
1. 敷設距離導致的單相短路故障、接地故障保護靈敏度問題(低壓系統)
2. 在一個工程中盡量減少、合并截面等級，利于加工定貨。
