產品名稱： 耐高溫-耐油-防腐蝕控制電纜 | |
| 產品型號： KFF | ||
| 產品價格： |
||
| 發布時間：2012-8-7 22:46:39 | ||
| 關 注 度：2468 | ||

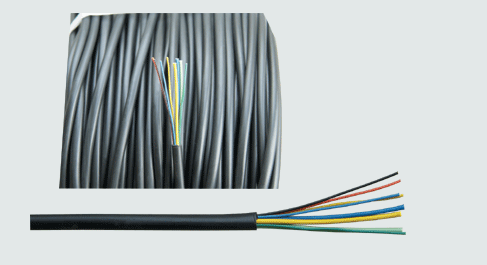

耐高溫-耐油-防腐蝕控制電纜
耐高溫-耐油-防腐蝕電纜執行標準:成品電纜的阻燃性能符合GB12666-90的規定。
用途:適用石油、化工、發電、冶金等工礦企業、在耐高溫、低溫和酸、堿、油、水及腐蝕氣體的惡劣環境中作電器儀表和自動化控制系統的信號傳輸線。
用途:適用石油、化工、發電、冶金等工礦企業、在耐高溫、低溫和酸、堿、油、水及腐蝕氣體的惡劣環境中作電器儀表和自動化控制系統的信號傳輸線。
耐高溫-耐油-防腐蝕電纜使用特性：
耐高溫-耐油-防腐蝕電纜工作溫度：F46氟塑料絕緣不超過200℃；
耐高溫-耐油-防腐蝕電纜工作溫度：F46氟塑料絕緣不超過200℃；
耐高溫-耐油-防腐蝕電纜額定電壓:U0/U:450/750V及以下.
最低環境溫度：固定敷設-60℃，非固定敷設-20℃；
最小彎曲半徑：非鎧裝電纜應不小于電纜外徑的10倍；
鎧裝電纜應不小于電纜外徑的12倍。
最低環境溫度：固定敷設-60℃，非固定敷設-20℃；
最小彎曲半徑：非鎧裝電纜應不小于電纜外徑的10倍；
鎧裝電纜應不小于電纜外徑的12倍。
型號及名稱:
|
序號
|
型號
|
名稱
|
|
1
|
F46氟塑料絕緣和護套耐高溫防腐控制電纜
|
|
|
2
|
KFFP
|
F46氟塑料絕緣和護套編織屏蔽耐高溫防腐控制電纜
|
|
3
|
KFFP2
|
F46氟塑料絕緣和護套銅帶屏蔽耐高溫防腐控制電纜
|
|
4
|
KFF2
|
F46氟塑料絕緣和護套鋼帶鎧裝耐高溫防腐控制電纜
|
|
5
|
KFFP22
|
F46氟塑料絕緣和護套鋼帶鎧裝編織屏蔽耐高溫防腐控制電纜
|
|
6
|
KFFP2-22
|
F46氟塑料絕緣和護套鋼帶鎧裝銅帶屏蔽耐高溫防腐控制電纜
|
|
7
|
KFF32
|
F46氟塑料絕緣和護套細鋼絲鎧裝耐高溫防腐控制電纜
|
|
8
|
KFFP32
|
F46氟塑料絕緣和護套細鋼絲鎧裝編織屏蔽耐高溫防腐控制電纜
|
|
9
|
KFFP2-32
|
F46氟塑料絕緣和護套細鋼絲鎧裝銅帶屏蔽耐高溫防腐控制電纜
|
|
10
|
KFV
|
F46氟塑料絕緣105℃阻燃聚氯乙烯護套耐高溫防腐控制電纜
|
|
11
|
KFVP
|
F46氟塑料絕緣105℃阻燃聚氯乙烯護套編織屏蔽耐高溫防腐控制電纜
|
|
12
|
KFVP2
|
F46氟塑料絕緣105℃阻燃聚氯乙烯護套銅帶屏蔽耐高溫防腐控制電纜
|
|
13
|
KFVR
|
F46氟塑料絕緣105℃阻燃聚氯乙烯護套屏蔽耐高溫防腐控制電纜
|
|
14
|
F46氟塑料絕緣105℃阻燃聚氯乙烯護套編織屏蔽耐高溫防腐控制電纜
|
|
|
15
|
KFV22
|
F46氟塑料絕緣105℃阻燃聚氯乙烯護套鋼帶鎧裝耐高溫防腐控制電纜
|
|
16
|
KFVP22
|
F46氟塑料絕緣105℃阻燃聚氯乙烯護套鋼帶鎧裝屏蔽耐高溫防腐控制電纜
|
|
17
|
KFVP2-22
|
F46氟塑料絕緣105℃阻燃聚氯乙烯護套銅帶屏蔽鋼帶鎧裝耐高溫防腐控制電纜
|
|
18
|
KFV32
|
F46氟塑料絕緣105℃阻燃聚氯乙烯護套細鋼絲鎧裝耐高溫防腐控制電纜
|
|
19
|
KFVP32
|
F46氟塑料絕緣105℃阻燃聚氯乙烯護套細鋼絲鎧裝屏蔽耐高溫防腐控制電纜
|
|
20
|
KFVP2-32
|
F46氟塑料絕緣105℃阻燃聚氯乙烯護套銅帶屏蔽細鋼絲鎧裝耐高溫防腐控制電纜
|
|
21
|
KFFR
|
F46氟塑料絕緣護套屏蔽耐高溫防腐控制電纜
|
|
22
|
F46氟塑料絕緣護套屏蔽耐高溫防腐屏蔽控制電纜
|
主要技術指標：
|
項目
|
技術指標
|
|||||||||||||||
|
導體
直流 電阻 20℃ |
截面(mm2)
|
0.5
|
0.75
|
1.0
|
1.5
|
2.5
|
4.0
|
6.0
|
||||||||
|
導體
|
不鍍錫
|
鍍錫
|
不鍍錫
|
鍍錫
|
不鍍錫
|
鍍錫
|
不鍍錫
|
鍍錫
|
不鍍錫
|
鍍錫
|
不鍍錫
|
鍍錫
|
不鍍錫
|
鍍錫
|
||
|
導體種類
|
AB類
|
36.0
|
36.7
|
24.5
|
24.8
|
18.1
|
18.2
|
12.1
|
12.2
|
7.41
|
7.56
|
4.61
|
4.70
|
3.08
|
3.11
|
|
|
R類
|
39.0
|
40.1
|
26.0
|
26.7
|
19.5
|
20.0
|
13.3
|
13.7
|
7.98
|
8.21
|
4.95
|
5.09
|
3.30
|
3.39
|
||
|
試驗電壓
|
2500V/1min
|
|||||||||||||||
|
絕緣電阻
|
20℃R≥500MΩ.km
|
|||||||||||||||
|
阻燃性
|
高于C級
|
|||||||||||||||
耐高溫-耐油-防腐蝕電纜代號名稱和含義：
|
項目
|
代號
|
說明
|
|
系列代號
|
K
|
耐高溫控制電纜
|
|
導體鍍層
|
Y
|
鍍銀
|
|
絕緣材料
|
F
F4 |
FEP最高工作溫度200℃
PTFE最高工作溫度260℃ |
|
屏蔽材料
|
P1
P P2 |
鍍錫銅絲編織
鋼絲編織 銅帶 |
|
護套材料
|
F
V105 |
FEP最高工作溫度200℃
105℃阻燃PVC護套 |
|
鎧裝材料
|
22
32 |
鋼帶鎧裝
細鋼絲鎧裝 |
|
規格
|
-
|
芯數×導體截面(N×S)
N:2、3、4、5、7、10、12、14、16、19、24、27、30、37、44、48、52、61. S:0.5、0.75、1.0、1.5、2.5、4、6(mm2) |
|
導體種類
(在括號內填寫) |
A
B R |
