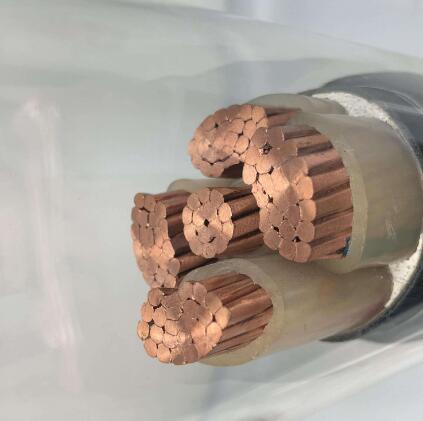

WDZB-YJV23電力電纜

一.低煙無鹵電纜- WDZB-YJV23電纜執行標準

低煙無鹵電纜- WDZB-YJV23電纜按GB/T12706.2.3-2008和GB/T19666-2005設計制造，其中無鹵性能符合GB/T17560.2-1998的規定，低煙性能符合GB/T1751.2-1998的規定

二．低煙無鹵電纜- WDZB-YJV23電纜使用特征

電纜導體允許長期工作溫度不大于90℃。

電線短路時（持續時間不超過5S）溫度不超過250℃。

三．低煙無鹵電纜- WDZB-YJV23電纜主要用途

低煙無鹵電纜- WDZB-YJV23電纜主要用于高層建筑、地下鐵路、艦船、海上石油平臺、電信、計算機等人員密集、空間相對封閉、重要設施等的輸配電線路。

四．低煙無鹵電纜- WDZB-YJV23電纜技術要求

成品電纜符合一般要求外還應：無鹵性能PH加權值≥4.3，電導率加權值≤10us/mm，低煙性能zui小透光率≥60%

規格范圍	型號	名稱
銅芯	鋁芯
WDZ-YJV	WDZ-YJLV	交聯聚乙烯絕緣聚烯烴護套低煙無鹵阻燃電力電纜
WDZ-YJV23	WDZ-YJLV23	交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套低煙無鹵阻燃電力電纜
WDZA-YJV	WDZA-YJLV	交聯聚乙烯絕緣聚烯烴護套無鹵低煙阻燃A類電力電纜
WDZA-YJV23	WDZA-YJLV23	交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套低煙無鹵阻燃A類電力電纜
WDZB-YJV	WDZB-YJLV	交聯聚乙烯絕緣聚烯烴護套低煙無鹵阻燃B類電力電纜
WDZB-YJV23	WDZB-YJLV23	交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套低煙無鹵阻燃B類電力電纜
WDZC-YJV	WDZC-YJLV	交聯聚乙烯絕緣聚烯烴護套低煙無鹵阻燃C類電力電纜
WDZC-YJV23	WDZC-YJLV23	交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套低煙無鹵阻燃C類電力電纜

五、型號及規格

1、電纜的型號如表1.

表1 電纜的型號及名稱

型號	名稱
銅芯	鋁芯
WDZ-YJY	WDZ-YJLY	交聯聚乙烯絕緣無鹵低煙聚烯烴護套阻燃電力電纜
WDZ-YJYR		交聯聚乙烯絕緣無鹵低煙聚烯烴護套阻燃軟電力電纜
WDZ-YJY23	WDZ-YJLY23	交聯聚乙烯絕緣鋼帶鎧裝無鹵低煙聚烯烴護套阻燃電力電纜
WDZ-YJY33	WDZ-YJLY33	交聯聚乙烯絕緣細鋼絲鎧裝無鹵低煙聚烯烴護套阻燃電力電纜
WDZ-YJY43	WDZ-YJLY33	交聯聚乙烯絕緣粗鋼絲無鹵低煙聚烯烴護套阻燃耐火電力電纜
WDZN-YJY	WDZ-YJLY43	交聯聚乙烯絕緣粗鋼絲無鹵低煙聚烯烴護套阻燃耐火電力電纜
WDZN-YJYR	WDZN-YJYR	交聯聚乙烯絕緣無鹵低煙聚烯烴護套阻燃耐火電力電纜
WDZN-YJY23		交聯聚乙烯絕緣無鹵低煙聚烯烴護套阻燃耐火軟電力電纜
WDZN-YJY33		聯聚乙烯絕緣細鋼絲鎧裝無鹵低煙聚烯烴護套阻燃耐火電力電纜
WDZN-YJY43		交聯聚乙烯絕緣粗鋼絲鎧裝無鹵低煙聚烯烴護套阻燃耐火電力電纜
注：1、阻燃型電纜可根據用戶需求生產A、B、C、三類，在其型號前分別加“WDZA-”“WDZB-”“WDZ-”，其中“WDZC-”、 “WDZR-”與“WDZ-”相同。注：2、耐火型電纜可根據用戶需求生產A、B、二類，在其型號前分別加“WDZNA-” “WDNB-”，其中“WDZCN-”、“ WDZRN-”與“WDZN-”相同。 *注：3、表中“YJY”與“YJE”相同,即“WDZ-YJE” 與“WDZ-YJY”相同、“WDZ-YJEY23” 與“WDZ-YJLY23” 相同,產品名稱與性能均。注：4、軟結構電纜用“R”表示，如“WDZ-YJYR”、“WDZN-YJYR”。**

2、電纜的規格如表2.

表2 電纜的規格(3kV以下)

型號	額定電壓 kV	芯數
銅芯	鋁芯	1	2	3	3+1	4	3+2	4+1	5
標稱截面mm2
WDZ-YJY	WDZ-YJLY	0.6 /1 1.8 /3	1.5～800	2.5～630	1.5～500	1.5～500	1.5～400	1.5～400	1.5～300	1.5～300
WDZ-YJYR		1.5～500	2.5～500	1.5～500	1.5～500	1.5～400	1.5～400	1.5～300	1.5～300
WDZ-YJY23	WDZ-YJLY23		4～630	2.5～500	1.5～500	4～400	4～400	1.5～400	1.5～300
WDZ-YJY33	WDZ-YJLY33	10～800	2.5～630	4～500	1.5～500	4～400	4～400	1.5～400	1.5～300
WDZ-YJY43	WDZ-YJLY43	25～800	25～630	25～500	25～500	25～400	25～400	25～400	25～300
WDZN-YJY		1.5～800	1.5～630	1.5～500	1.5～500	1.5～400	1.5～400	1.5～400	1.5～300
WDZN-YJYR		1.5～500	1.5～500	1.5～500	1.5～500	1.5～400	1.5～400	1.5～400	1.5～300
WDZN-YJY23			2.5～630	2.5～500	1.5～500	1.5～400	1.5～400	1.5～400	1.5～300
WDZN-YJY33		10～800	4～630	4～500	2.5～500	2.5～400	1.5～400	1.5～400	4～300
WDZN-YJY43			50～800	25～630	25～800	25～500	25～400	25～400	25～400	25～300
注：單芯電纜鎧裝應采用非磁性材料或采用磁損耗結構。

五、技術要求

1、電纜的阻燃性能根據用戶需求，應滿足GB/T 19666-2005規定的A類、B類或C類的要求。

2、電纜的耐火性能更具用戶需求，應滿足GB/T 19666-2005規定的要求。

3、電纜的低煙性能，其透光率應不小于60%.

4、電纜的無鹵性能，其PH值應不小于4.3，電導率不超過10μs/mm。

5、如用戶對電纜的阻燃性能和耐火性能無特殊要求，則阻燃電纜的阻燃性能按C類進行，耐火型電纜的耐火性能按B類進行。

6、絕緣、護套機械物理性能見表3.

表3 物理性能

試驗項目	單位	性能要求
絕緣	護套
老化前
抗張強度 zui小	N/mm2	12.2	9
斷裂伸長率 zui小	%	200	125
烘箱老化后
溫度	℃	135±3	100±2
持續時間	h	168	168
抗張強度變化率 zui大	%	±25
抗張強度 zui小	N/mm2		9
斷裂伸長率變化率 zui大	%	±20
斷裂伸長率 zui小	%		110
熱延伸試驗
空氣溫度	℃	200±3
載荷時間	min	15
機械拉力	N/mm2	0.2
載荷下zui大伸長率	%	175
*冷卻后zui大變形**	%	15
吸水試驗（重量法）
溫度	℃	85±2	85±2
持續時間	d	14	14
zui大重量變化	mg/cm2	1	25
收縮實驗
溫度	℃	130
持續時間	h	1
zui大允許收縮率	%	4
烘箱中失重試驗
溫度	℃		100±2
持續時間	h		168
zui大允許失重	mg/cm2		0.5

7、導體直流電阻見表4。

表4 直流電阻

標稱截面mm2	1.5	2.5	4	6	10	16	25
導線直流電阻20℃（Ω/km）	銅	12.1	7.41	4.61	3.08	1.83	1.15	0.727
鋁		12.1	7.41	4.61	3.08	1.91	1.20
標稱截面mm2	35	50	70	95	120	150	185
導線直流電阻20℃（Ω/km）	銅	0.524	0.387	0.268	0.193	0.153	0.124	0.0991
鋁	0.868	0.641	0.443	0.320	0.253	0.206	0.164
標稱截面mm2	240	300	400	500	630	800	1000
導線直流電阻20℃（Ω/km）	銅	0.0754	0.0601	0.0470	0.0366	0.0283	0.0221	0.0176
鋁	0.125	0.100	0.0778	0.0605	0.0469	0.0367	0.0291

六、特殊性能試驗如表5。

表5 特殊性能試驗

試驗項目	試驗類型	試驗方法
WDZ-型	WDZN-型
阻燃性能	T	T	GB/T 18380.3-2001
耐火性能	/	T	GB/T 19216.21-2003
低煙性能	T	T	GB/T 17651.2-1998
無鹵性能	T	T	GB/T 17650.2-1998
