一、產品特點及用途
本產品適用于交流額定電壓0.6/1kV及以下變頻控制系統作供電電纜或電氣連接，產品具有較強的耐電壓沖擊性，能經受變頻時的脈沖電壓，電纜具有良好的屏蔽性，并有效消除電磁干擾，降低變頻電機噪音，保證系統穩定運行。廣泛用于冶金、電力、石化等行業。
二、產品執行標準
Q/HHTZH006
阻燃耐火特性試驗執行GB/T12666-2008標準
三、使用特性
1、 交流額定電壓：U0/U 0.6/1kV；
最高工作溫度：硅橡膠絕緣180℃，氟46絕緣200℃和260℃兩種；
聚氯乙烯絕緣70℃ 交聯聚乙烯90℃；
最低環境溫度：敷設電纜時的環境溫度應不低于-40℃；聚氯乙烯護套電纜不低于0℃。
2、電纜安裝敷設溫度應不低于-25℃。
3、電纜允許彎曲半徑：電纜最小為電纜外徑的10倍。
四、基本型號及名稱
|
型 號 |
名 稱 |
|
BPGGP |
硅橡膠絕緣和護套銅絲編織屏蔽耐高溫變頻電力電纜。 |
|
BPGGP2 |
硅橡膠絕緣和護套銅帶繞包屏蔽耐高溫變頻電力電纜。 |
|
BPGGPP2 |
硅橡膠絕緣和護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜。 |
|
BPGGP3 |
硅橡膠絕緣和護套鋁聚酯復合膜繞包屏蔽耐高溫變頻電力電纜。 |
|
BPGVFP |
硅橡膠絕緣丁腈護套銅絲編織屏蔽耐高溫變頻電力電纜。 |
|
BPGVFP2 |
硅橡膠絕緣丁腈護套銅帶繞包屏蔽耐高溫變頻電力電纜。 |
|
BPGVFPP2 |
硅橡膠絕緣丁腈護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜。 |
|
BPGVFP3 |
硅橡膠絕緣丁腈護套鋁聚酯復合膜繞包屏蔽耐高溫變頻電力電纜。 |
|
BPFFP |
氟46絕緣和護套銅絲編織屏蔽耐高溫變頻電力電纜。 |
|
BPFFP2 |
氟46絕緣和護套銅帶繞包屏蔽耐高溫變頻電力電纜。 |
|
BPFFPP2 |
氟46絕緣和護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜 |
|
BPFFP3 |
氟46絕緣和護套鋁聚酯復合膜繞包屏蔽耐高溫變頻電力電纜。 |
|
BPVVP |
聚氯乙烯絕緣和護套銅絲編織屏蔽變頻電力電纜。 |
|
BPVVP2 |
聚氯乙烯絕緣和護套銅帶繞包屏蔽變頻電力電纜。 |
|
BPVVPP2 |
聚氯乙烯絕緣和護套銅絲編織銅帶繞包屏蔽變頻電力電纜。 |
|
BPVVP3 |
聚氯乙烯絕緣和護套鋁聚酯復合膜繞包屏蔽變頻電力電纜。 |
|
BPYJVP |
交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽變頻電力電纜。 |
|
BPYJVP2 |
交聯聚乙烯絕緣聚氯乙烯護套銅帶繞包屏蔽變頻電力電纜。 |
|
BPYJVPP2 |
交聯聚乙烯絕緣聚氯乙烯護套銅絲編織銅帶繞包屏蔽變頻電力電纜。 |
|
BPYJVP3 |
交聯聚乙烯絕緣聚氯乙烯護套鋁聚酯復合膜繞包屏蔽變頻電力電纜。 |
注：導體線芯中銅絲可以采用鍍錫，阻燃型電纜型號前加ZR，軟結構電纜加R。
五、代號名稱和含義
|
代號 |
代號含義 |
|
BP |
變頻電力電纜 |
|
銅導體 |
省略 |
|
G |
硅橡膠絕緣或護套 |
|
F |
F46絕緣或護套 |
|
V |
聚氯乙烯絕緣或護套 |
|
YJ |
交聯聚乙烯絕緣 |
|
VF |
丁腈護套 |
|
P(P1) |
銅編織屏蔽(鍍錫編織屏蔽) |
|
P2 |
銅帶繞包屏蔽 |
|
P3 |
鋁聚酯復合膜繞包屏蔽 |
|
PP2 |
銅絲編織銅帶繞包屏蔽 |
六、主要技術指標
1、成品電纜導體直流電阻(符合GB/T3956規定)參照附錄A表和表2。
2、成品電纜的絕緣電阻（20℃）氟塑料及硅橡膠絕緣應不小于100MΩ·km，
聚氯乙烯絕緣應不小于50 MΩ/·km。
3、成品電纜經受交流50Hz 3.5kV/5min電壓試驗不擊穿。
4、屏蔽層傳輸阻抗
電纜在100MHz時傳輸阻抗等于或小于100Ω/m。
電纜的理想屏蔽抑制系數等于或小于0.7。

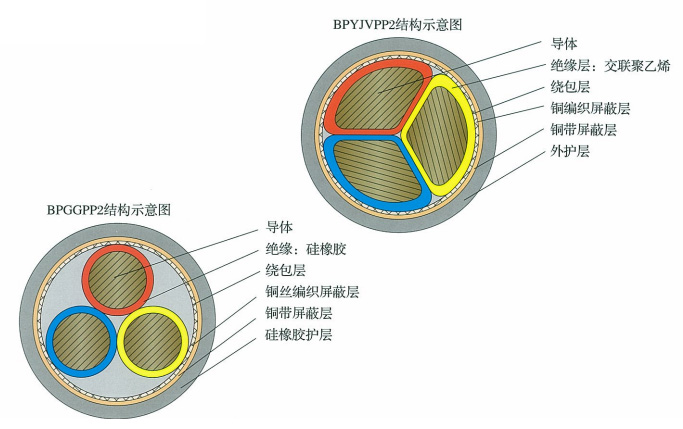

產品結構示意圖
