DCH/3,DCXF/2,DCEH/3鐵路機車車輛用電纜
交流額定電壓3kV及以下鐵路機車車輛用電纜(電線)
GB 12528-1990 JB/T 8145-1995
一、適用范圍
本產品采用橡皮絕緣，根據絕緣用橡皮的不同分為三個品種，主要適用于交流額定電壓3kV及以下鐵路機車車輛用電纜的電能傳輸和敷設連接用線，具有一定的耐油、耐寒、耐紫外線等特性。

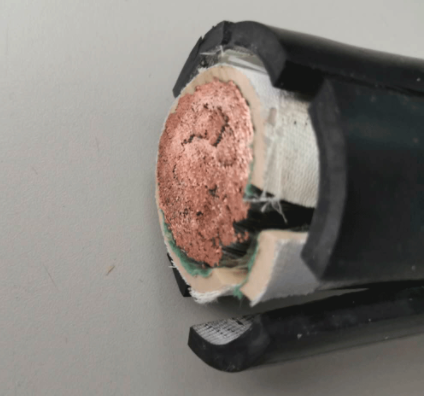

二、產品結構示意圖
三、使用特性
1、額定電壓U0/U為500V、750V、1kV、1.5kV和3kV。直流額定電壓為交流額定電壓的1.5倍。
2、電纜長期允許工作溫度為： DCXF/2、DCH/3、DCEH/3產品為70℃；DCH/3-100,DCEH/3-100產品為100℃。
3、電纜最低使用環境溫度：DCXF/2、DCH/3、DCEH/3、DCH/3-100、DCEH/3-100等產品應不低于-25℃。
4、電纜敷設的允許彎曲半徑：
電纜外徑（D）為20mm及以下時應不小于3D。
電纜外徑（D）為20mm以上時應不小于5D。
四、電纜的型號及規格
1、電纜的型號見表1.
表1 電纜型號及名稱
|
序號 |
型號 |
額定電壓 |
名稱 |
|
1 |
DCXF/2 |
750V、1.5kV |
銅芯天然丁苯橡皮絕緣氯丁橡皮護套鐵路機車車輛用電纜(電線) |
|
2 |
DCH/3 |
750V |
銅芯氯磺化聚乙烯絕緣鐵路機車車輛用電纜(電線) |
|
3 |
DCH/3-100 |
750V |
銅芯耐熱100℃氯磺化聚乙烯絕緣鐵路機車車輛用電纜(電線) |
|
4 |
DCEH/3 |
750V、1.5kV、3kV |
銅芯乙丙絕緣氯磺化聚乙烯護套鐵路機車車輛用電纜(電線) |
|
5 |
DCEH/3-100 |
750V、1.5kV、3kV |
銅芯耐熱100℃乙丙絕緣氯磺化聚乙烯護套鐵路機車車輛用電纜(電線) |
2、纜的規格見表2
表2 電纜的規格
|
序號 |
型號 |
額定電壓 |
規格mm2 |
|
1 |
DCXF/2 |
750V，1.5kV |
1，1.5，2.5，4，6，10，16，25，35，50，70，95，120，150，185，240，300 |
|
2 |
DCH/3，DCH/3-100 |
750V |
0.5，0.75，1，1.5，2.5，4，6，10，16，25，35，50，70，95，120，150，185，240，300 |
|
3 |
DCEH/3，DCEH/3-100 |
750V |
0.5，0.75，1，1.5，2.5，4，6，10，16，25，35，50，70，95，120，150，185，240，300 |
|
4 |
DCEH/3，DCEH/3-100 |
1.5kV |
1，1.5，2.5，4，6，10，16，25，35，50，70，95，120，150，185，240，300 |
3、代號名稱和含義如表3
表3 代號的名稱及含義
|
項目 |
代號 |
說明 |
|
系列代號 |
DC |
機車車輛用電纜（電線） |
|
絕緣材料 |
X |
天然丁苯橡皮 |
|
E |
乙丙橡皮 |
|
|
H |
氯磺化聚乙烯 |
|
|
護套材料 |
F |
氯丁橡皮 |
|
H |
氯磺化聚乙烯 |
|
|
耐油特性 |
1 |
安裝在無礦物油和燃料油污染處 |
|
2 |
安裝在受礦物油污染，但無燃料油污染處 |
|
|
3 |
安裝在受礦物油和燃料油污染處 |
|
|
耐熱特性 |
70 |
耐熱70℃ |
|
100 |
耐熱100℃ |
|
|
注：耐溫等級無明確標注者為70℃。 |
五、主要技術特點
1、成品電纜導體直流電阻符合GB/T 3956-1983的有關規定。
2、20℃時絕緣電阻：額定電壓3kV的DCEH/3、DCEH/3-100型電纜應不小于1013Ω.km。
3、成品電纜經受如下交流電壓試驗不擊穿：
表3 交流電壓試驗
|
額定電壓 |
750V |
1.5kV |
3kV |
|
交流電壓試驗 |
2 kV/15min |
6 kV/15min |
12 kV/15min |
4、DCXF/2型電纜允許在受礦物油污染的環境使用；DCH/3、DCH/3-100、DCEH/3、DCEH/3-100型電纜允許在受礦物油和燃料油污染的環境使用。
六、 電纜基本結構參數如表5所示：
表5 電纜結構參數
|
型號 |
導體標稱截面mm2 |
導體結構根數/單線直徑mm |
絕緣標稱厚度mm |
護套標稱厚度mm |
平均外徑mm |
|
|
下限 |
上限 |
|||||
|
DCXF/2 750V |
1（A） |
32/0.20 |
0.8 |
1.0 |
4.7 |
5.6 |
|
1（B） |
56/0.15 |
0.8 |
1.0 |
4.7 |
5.6 |
|
|
1.5（A） |
30/0.25 |
0.8 |
1.0 |
4.9 |
6.0 |
|
|
1.5（B） |
85/0.15 |
0.8 |
1.0 |
5.0 |
6.0 |
|
|
2.5（A） |
50/0.25 |
0.8 |
1.0 |
5.6 |
6.8 |
|
|
2.5（B） |
140/0.15 |
0.8 |
1.0 |
5.6 |
6.8 |
|
|
4（A） |
56/0.30 |
0.8 |
1.0 |
5.8 |
7.0 |
|
|
4（B） |
228/0.15 |
0.8 |
1.0 |
5.8 |
7.0 |
|
|
6（A） |
84/0.30 |
0.8 |
1.0 |
6.4 |
8.4 |
|
|
6（B） |
189/0.20 |
0.8 |
1.0 |
6.4 |
8.0 |
|
|
10（A） |
80/0.40 |
1.0 |
1.2 |
8.2 |
10.5 |
|
|
10（B） |
324/0.20 |
1.0 |
1.2 |
8.2 |
10.5 |
|
|
16（A） |
126/0.40 |
1.0 |
1.2 |
9.2 |
12.0 |
|
|
16（B） |
513/0.20 |
1.0 |
1.2 |
9.2 |
11.5 |
|
|
25（A） |
196/0.40 |
1.2 |
1.2 |
10.5 |
14.0 |
|
|
25（B） |
783/0.20 |
1.2 |
1.2 |
10.5 |
14.0 |
|
|
35（A） |
276/0.40 |
1.2 |
1.5 |
12.5 |
16.0 |
|
|
35（B） |
1107/0.20 |
1.2 |
1.5 |
12.5 |
16.0 |
|
|
50（A） |
396/0.40 |
1.4 |
1.5 |
14.5 |
18.5 |
|
|
50（B） |
702/0.30 |
1.4 |
1.5 |
14.5 |
18.5 |
|
|
70（A） |
360/0.50 |
1.4 |
1.5 |
16.0 |
20.5 |
|
|
70（B） |
999/0.30 |
1.4 |
1.5 |
16.0 |
20.5 |
|
|
95（A） |
475/0.50 |
1.6 |
1.5 |
18.0 |
22.5 |
|
|
95（B） |
1332/0.30 |
1.6 |
1.5 |
18.0 |
22.5 |
|
|
120（A） |
608/0.50 |
1.6 |
2.0 |
20.5 |
25.5 |
|
|
120（B） |
1702/0.30 |
1.6 |
2.0 |
20.5 |
25.5 |
|
|
150（A） |
756/0.50 |
1.8 |
2.0 |
22.5 |
28.5 |
|
|
150（B） |
2109/0.30 |
1.8 |
2.0 |
22.5 |
28.5 |
|
|
185（A） |
925/0.50 |
2.0 |
2.0 |
24.5 |
30.5 |
|
|
185（B） |
1443/0.40 |
2.0 |
2.0 |
24.5 |
30.5 |
|
|
240（A） |
1221/0.50 |
2.2 |
2.0 |
27.5 |
34.0 |
|
|
240（B） |
1891/0.40 |
2.2 |
2.0 |
27.5 |
34.0 |
|
|
300（A） |
1525/0.50 |
2.4 |
2.0 |
30.0 |
37.5 |
|
|
300（B） |
2379/0.40 |
2.4 |
2.0 |
30.0 |
37.5 |
|
|
DCXF/2 1.5kV |
1.5（A） |
30/0.25 |
1.2 |
1.0 |
5.6 |
6.8 |
|
1.5（B） |
85/0.15 |
1.2 |
1.0 |
5.6 |
6.8 |
|
|
2.5（A） |
50/0.25 |
1.2 |
1.0 |
6.2 |
7.2 |
|
|
2.5（B） |
140/0.15 |
1.2 |
1.0 |
6.2 |
7.2 |
|
|
4（A） |
56/0.30 |
1.2 |
1.0 |
6.6 |
7.8 |
|
|
4（B） |
228/0.15 |
1.2 |
1.0 |
6.6 |
7.8 |
|
|
6（A） |
84/0.30 |
1.2 |
1.0 |
7.2 |
9.4 |
|
|
6（B） |
189/0.20 |
1.2 |
1.0 |
7.2 |
9.0 |
|
|
10（A） |
80/0.40 |
1.4 |
1.2 |
9.0 |
11.5 |
|
|
10（B） |
324/0.20 |
1.4 |
1.2 |
9.0 |
11.5 |
|
|
16（A） |
126/0.40 |
1.4 |
1.2 |
10.0 |
13.0 |
|
|
16（B） |
513/0.20 |
1.4 |
1.2 |
10.0 |
12.5 |
|
|
25（A） |
196/0.40 |
1.6 |
1.5 |
12.0 |
15.5 |
|
|
25（B） |
783/0.20 |
1.6 |
1.5 |
12.0 |
15.5 |
|
|
35（A） |
276/0.40 |
1.6 |
1.5 |
13.0 |
17.0 |
|
|
35（B） |
1107/0.20 |
1.6 |
1.5 |
13.0 |
17.0 |
|
|
50（A） |
396/0.40 |
1.8 |
1.5 |
15.0 |
19.5 |
|
|
50（B） |
702/0.30 |
1.8 |
1.5 |
15.0 |
19.0 |
|
|
70（A） |
360/0.50 |
1.8 |
1.5 |
16.5 |
21.5 |
|
|
70（B） |
999/0.30 |
1.8 |
1.5 |
17.0 |
21.0 |
|
|
95（A） |
475/0.50 |
2.0 |
2.0 |
19.5 |
24.5 |
|
|
95（B） |
1332/0.30 |
2.0 |
2.0 |
20.0 |
24.5 |
|
|
120（A） |
608/0.50 |
2.0 |
2.0 |
21.5 |
26.5 |
|
|
120（B） |
1702/0.30 |
2.0 |
2.0 |
21.5 |
26.5 |
|
|
150（A） |
756/0.50 |
2.2 |
2.0 |
23.0 |
29.5 |
|
|
150（B） |
2109/0.30 |
2.2 |
2.0 |
23.5 |
29.0 |
|
|
185（A） |
925/0.50 |
2.4 |
2.0 |
25.5 |
31.5 |
|
|
185（B） |
1443/0.40 |
2.4 |
2.0 |
25.5 |
31.5 |
|
|
240（A） |
1221/0.50 |
2.6 |
2.0 |
28.0 |
35.0 |
|
|
240（B） |
1891/0.40 |
2.6 |
2.0 |
28.5 |
35.0 |
|
|
300（A） |
1525/0.50 |
2.8 |
2.0 |
31.0 |
38.5 |
|
|
300（B） |
2379/0.40 |
2.8 |
2.0 |
31.0 |
38.0 |
|
|
DCH/3 750V DCH/3-100 750V |
0.5（A） |
16/0.20 |
1.0 |
3.4 |
||
|
0.5（B） |
28/0.15 |
1.0 |
3.4 |
|||
|
0.75（A） |
24/0.20 |
1.0 |
3.8 |
|||
|
0.75（B） |
42/0.15 |
1.0 |
3.8 |
|||
|
1.0（A） |
32/0.20 |
1.2 |
4.4 |
|||
|
1.0（B） |
56/0.15 |
1.2 |
4.4 |
|||
|
1.5（A） |
30/0.25 |
1.2 |
4.7 |
|||
|
1.5（B） |
85/0.15 |
1.2 |
4.7 |
|||
|
2.5（A） |
50/0.25 |
1.2 |
5.2 |
|||
|
2.5（B） |
140/0.15 |
1.2 |
5.2 |
|||
|
4（A） |
56/0.30 |
1.2 |
6.0 |
|||
|
4（B） |
228/0.15 |
1.2 |
6.0 |
|||
|
6（A） |
84/0.30 |
1.2 |
7.4 |
|||
|
6（B） |
189/0.20 |
1.2 |
7.4 |
|||
|
10（A） |
80/0.40 |
1.4 |
9.0 |
|||
|
10（B） |
324/0.20 |
1.4 |
9.0 |
|||
|
16（A） |
126/0.40 |
1.4 |
10.5 |
|||
|
16（B） |
513/0.20 |
1.4 |
10.0 |
|||
|
25（A） |
196/0.40 |
1.6 |
12.5 |
|||
|
25（B） |
783/0.20 |
1.6 |
12.5 |
|||
|
35（A） |
276/0.40 |
1.6 |
14.0 |
|||
|
35（B） |
1107/0.20 |
1.6 |
14.0 |
|||
|
50（A） |
396/0.40 |
1.8 |
16.5 |
|||
|
50（B） |
702/0.30 |
1.8 |
16.0 |
|||
|
70（A） |
360/0.50 |
1.8 |
18.5 |
|||
|
70（B） |
999/0.30 |
1.8 |
18.0 |
|||
|
95（A） |
475/0.50 |
2.0 |
20.5 |
|||
|
95（B） |
1332/0.30 |
2.0 |
20.5 |
|||
|
120（A） |
608/0.50 |
2.0 |
22.5 |
|||
|
120（B） |
1702/0.30 |
2.0 |
22.5 |
|||
|
150（A） |
756/0.50 |
2.2 |
25.5 |
|||
|
150（B） |
2109/0.30 |
2.2 |
25.0 |
|||
|
185（A） |
925/0.50 |
2.4 |
27.5 |
|||
|
185（B） |
1443/0.40 |
2.4 |
27.5 |
|||
|
240（A） |
1221/0.50 |
2.6 |
31.0 |
|||
|
240（B） |
1891/0.40 |
2.6 |
31.0 |
|||
|
300（A） |
1525/0.50 |
2.8 |
34.0 |
|||
|
300（B） |
2379/0.40 |
2.8 |
34.0 |
|||
|
DCEH/3 750V DCEH/3-100 750V |
0.5（A） |
16/0.20 |
0.6 |
0.6 |
3.2 |
4.4 |
|
0.5（B） |
28/0.15 |
0.6 |
0.6 |
3.2 |
4.4 |
|
|
0.75（A） |
24/0.20 |
0.6 |
0.6 |
3.4 |
4.7 |
|
|
0.75（B） |
42/0.15 |
0.6 |
0.6 |
3.4 |
4.7 |
|
|
1.0（A） |
32/0.20 |
0.6 |
0.6 |
3.5 |
4.9 |
|
|
1.0（B） |
56/0.15 |
0.6 |
0.6 |
3.5 |
4.9 |
|
|
1.5（A） |
30/0.25 |
0.6 |
0.6 |
3.7 |
5.4 |
|
|
1.5（B） |
85/0.15 |
0.6 |
0.6 |
3.8 |
5.4 |
|
|
2.5（A） |
50/0.25 |
0.7 |
0.6 |
4.4 |
6.2 |
|
|
2.5（B） |
140/0.15 |
0.7 |
0.6 |
4.4 |
6.2 |
|
|
4（A） |
56/0.30 |
0.7 |
0.6 |
5.0 |
6.8 |
|
|
4（B） |
228/0.15 |
0.7 |
0.6 |
5.0 |
6.8 |
|
|
6（A） |
84/0.30 |
0.7 |
0.6 |
5.4 |
7.8 |
|
|
6（B） |
189/0.20 |
0.7 |
0.6 |
5.4 |
7.8 |
|
|
10（A） |
80/0.40 |
0.8 |
0.8 |
7.0 |
9.0 |
|
|
10（B） |
324/0.20 |
0.8 |
0.8 |
7.0 |
9.0 |
|
|
16（A） |
126/0.40 |
0.8 |
0.8 |
8.0 |
10.5 |
|
|
16（B） |
513/0.20 |
0.8 |
0.8 |
8.0 |
10.5 |
|
|
25（A） |
196/0.40 |
1.0 |
1.0 |
10.0 |
13.0 |
|
|
25（B） |
783/0.20 |
1.0 |
1.0 |
10.0 |
13.0 |
|
|
35（A） |
276/0.40 |
1.0 |
1.0 |
11.0 |
14.5 |
|
|
35（B） |
1107/0.20 |
1.0 |
1.0 |
11.0 |
14.5 |
|
|
50（A） |
396/0.40 |
1.2 |
1.2 |
13.5 |
17.0 |
|
|
50（B） |
702/0.30 |
1.2 |
1.2 |
13.5 |
17.0 |
|
|
70（A） |
360/0.50 |
1.2 |
1.2 |
15.0 |
19.5 |
|
|
70（B） |
999/0.30 |
1.2 |
1.2 |
15.0 |
19.5 |
|
|
95（A） |
475/0.50 |
1.4 |
1.4 |
17.5 |
21.5 |
|
|
95（B） |
1332/0.30 |
1.4 |
1.4 |
17.5 |
21.5 |
|
|
120（A） |
608/0.50 |
1.4 |
1.4 |
, 19.0 |
23.5 |
|
|
120（B） |
1702/0.30 |
1.4 |
1.4 |
19.0 |
23.5 |
|
|
150（A） |
756/0.50 |
1.8 |
1.8 |
22.0 |
28.0 |
|
|
150（B） |
2109/0.30 |
1.8 |
1.8 |
22.5 |
28.0 |
|
|
185（A） |
925/0.50 |
1.8 |
1.8 |
23.5 |
29.5 |
|
|
185（B） |
1443/0.40 |
1.8 |
1.8 |
23.5 |
29.5 |
|
|
240（A） |
1221/0.50 |
2.2 |
2.2 |
28.0 |
34.0 |
|
|
240（B） |
1891/0.40 |
2.2 |
2.2 |
28.0 |
34.0 |
|
|
300（A） |
1525/0.50 |
2.2 |
2.2 |
30.0 |
37.0 |
|
|
300（B） |
2379/0.40 |
2.2 |
2.2 |
30.0 |
37.0 |
|
|
DCEH/3 1.5kV DCEH/3-100 1.5kV |
1.0（A） |
32/0.20 |
0.8 |
0.8 |
4.3 |
6.0 |
|
1.0（B） |
56/0.15 |
0.8 |
0.8 |
4.3 |
6.0 |
|
|
1.5（A） |
30/0.25 |
0.8 |
0.8 |
4.5 |
6.6 |
|
|
1.5（B） |
85/0.15 |
0.8 |
0.8 |
4.6 |
6.6 |
|
|
2.5（A） |
50/0.25 |
0.9 |
0.9 |
5.0 |
7.6 |
|
|
2.5（B） |
140/0.15 |
0.9 |
0.9 |
5.2 |
7.6 |
|
|
4（A） |
56/0.30 |
0.9 |
0.9 |
5.8 |
8.2 |
|
|
4（B） |
228/0.15 |
0.9 |
0.9 |
5.8 |
8.2 |
|
|
6（A） |
84/0.30 |
0.9 |
0.9 |
6.4 |
9.0 |
|
|
6（B） |
189/0.20 |
0.9 |
0.9 |
6.4 |
8.8 |
|
|
10（A） |
80/0.40 |
1.0 |
1.0 |
8.0 |
9.8 |
|
|
10（B） |
324/0.20 |
1.0 |
1.0 |
7.8 |
9.8 |
|
|
16（A） |
126/0.40 |
1.0 |
1.0 |
8.8 |
11.5 |
|
|
16（B） |
513/0.20 |
1.0 |
1.0 |
8.8 |
11.0 |
|
|
25（A） |
196/0.40 |
1.2 |
1.2 |
10.5 |
13.5 |
|
|
25（B） |
783/0.20 |
1.2 |
1.2 |
10.5 |
13.5 |
|
|
35（A） |
276/0.40 |
1.2 |
1.2 |
12.0 |
15.0 |
|
|
35（B） |
1107/0.20 |
1.2 |
1.2 |
12.0 |
15.0 |
|
|
50（A） |
396/0.40 |
1.4 |
1.4 |
14.0 |
18.0 |
|
|
50（B） |
702/0.30 |
1.4 |
1.4 |
14.0 |
18.0 |
|
|
70（A） |
360/0.50 |
1.4 |
1.4 |
16.0 |
20.5 |
|
|
70（B） |
999/0.30 |
1.4 |
1.4 |
16.0 |
19.5 |
|
|
95（A） |
475/0.50 |
1.6 |
1.6 |
18.0 |
22.5 |
|
|
95（B） |
1332/0.30 |
1.6 |
1.6 |
18.5 |
22.5 |
|
|
120（A） |
608/0.50 |
1.6 |
1.6 |
19.5 |
24.5 |
|
|
120（B） |
1702/0.30 |
1.6 |
1.6 |
20.0 |
24.5 |
|
|
150（A） |
756/0.50 |
2.0 |
1.8 |
22.5 |
29.0 |
|
|
150（B） |
2109/0.30 |
2.0 |
1.8 |
22.5 |
28.0 |
|
|
185（A） |
925/0.50 |
2.0 |
1.8 |
24.0 |
30.0 |
|
|
185（B） |
1443/0.40 |
2.0 |
1.8 |
24.0 |
30.0 |
|
|
240（A） |
1221/0.50 |
2.4 |
2.4 |
28.5 |
35.0 |
|
|
240（B） |
1891/0.40 |
2.4 |
2.4 |
28.5 |
35.0 |
|
|
300（A） |
1525/0.50 |
2.4 |
2.4 |
31.0 |
38.0 |
|
|
300（B） |
2379/0.40 |
2.4 |
2.4 |
31.0 |
38.0 |
|
|
DCEH/3 3kV DCEH/3-100 3kV |
2.5（A） |
50/0.25 |
1.4 |
1.2 |
7.0 |
8.6 |
|
2.5（B） |
140/0.15 |
1.4 |
1.2 |
7.0 |
8.6 |
|
|
4（A） |
56/0.30 |
1.4 |
1.2 |
7.4 |
9.2 |
|
|
4（B） |
228/0.15 |
1.4 |
1.2 |
7.4 |
9.2 |
|
|
6（A） |
84/0.30 |
1.4 |
1.2 |
8.0 |
10.5 |
|
|
6（B） |
189/0.20 |
1.4 |
1.2 |
8.0 |
10.0 |
|
|
10（A） |
80/0.40 |
1.6 |
1.2 |
9.4 |
11.5 |
|
|
10（B） |
324/0.20 |
1.6 |
1.2 |
9.4 |
11.5 |
|
|
16（A） |
126/0.40 |
1.6 |
1.2 |
10.0 |
13.0 |
|
|
16（B） |
513/0.20 |
1.6 |
1.2 |
10.0 |
12.5 |
|
|
25（A） |
196/0.40 |
1.8 |
1.4 |
12.0 |
15.5 |
|
|
25（B） |
783/0.20 |
1.8 |
1.4 |
12.0 |
15.5 |
|
|
35（A） |
276/0.40 |
1.8 |
1.4 |
13.5 |
17.0 |
|
|
35（B） |
1107/0.20 |
1.8 |
1.4 |
13.5 |
17.0 |
|
|
50（A） |
396/0.40 |
2.0 |
1.8 |
16.0 |
20.0 |
|
|
50（B） |
702/0.30 |
2.0 |
1.8 |
16.0 |
20.0 |
|
|
70（A） |
360/0.50 |
2.0 |
1.8 |
17.5 |
22.5 |
|
|
70（B） |
999/0.30 |
2.0 |
1.8 |
18.0 |
22.0 |
|
|
95（A） |
475/0.50 |
2.2 |
2.0 |
20.0 |
24.5 |
|
|
95（B） |
1332/0.30 |
2.2 |
2.0 |
20.0 |
24.5 |
|
|
120（A） |
608/0.50 |
2.2 |
2.0 |
21.5 |
26.5 |
|
|
120（B） |
1702/0.30 |
2.2 |
2.0 |
22.0 |
26.5 |
|
|
150（A） |
756/0.50 |
2.6 |
2.2 |
24.5 |
30.5 |
|
|
150（B） |
2109/0.30 |
2.6 |
2.2 |
24.5 |
30.5 |
|
|
185（A） |
925/0.50 |
2.6 |
2.2 |
26.0 |
32.0 |
|
|
185（B） |
1443/0.40 |
2.6 |
2.2 |
26.0 |
32.0 |
|
|
240（A） |
1221/0.50 |
3.0 |
2.8 |
30.5 |
37.0 |
|
|
240（B） |
1891/0.40 |
3.0 |
2.8 |
30.5 |
37.0 |
|
|
300（A） |
1525/0.50 |
3.0 |
2.8 |
33.0 |
40.0 |
|
|
300（B） |
2379/0.40 |
3.0 |
2.8 |
32.5 |
40.0 |
八、電纜交貨長度
1、成品電纜應成盤或成圈交貨，卷繞整齊，妥善包裝。長度誤差應不超過±0.5％
萬邦特種電纜型號查找導航
注：看到所需要的電纜型號可直接點進去到文章頁面
第一章：特種電纜
第二章：耐高溫電纜
1.AFR-250 2. KFF47 KF47 KF47P 3.AFP AFPF AF4 AF46 4.ZR-KFV ZR-KFVP ZR-KFV22 ZR-KFFP 5.AFSPF-200 6.KFV KFVP KFVP22 KFVRP22 7.AF250 8.AFPXR-200 9.F2H8 F46H3 F4H4 10.ZR-F46V KF46GR KFGRP 11.YGC-F46R ZR-F46-22 12.AF46R AF46RP 13.F46 ZR-F46 14.AFHBRP 15.FF22 ZR-FV ZR-FVR 16.KHF46 17.GN500-01 GN500-02 GN500-03 GN500-04 GN500-05 18.KHFRP 19.IA-DJFPF46P 20.KHF46RP KHF46P KHF46R 21.AFRPF 22.KFF KFFR KFFP 23.ZR-KFVR 24.DJFVP DJFPV DJFPVP DJFP2V DJFVP2 DJFP2VP2 DJFFP DJFPF DJFPFP DJFFP2 DJFP2F DJFP2FP2 DJFVRP、DJFPRV DJFPVRP DJFP2RV DJFVRP2 DJFP2VRP2 DJFFRP DJFPRF DJFPFRP DJFFRP2 DJFP2RF DJFP2FRP2 25.KHF46FRP ZR-KHF46VRP KFF22 KFF22P KFFP22 26.YGCF46 YGCF46R
第三章：低煙無鹵電纜
1. WDZ-KYJYP2-23 2.WDZN-KYJY WDZN-KYJY22 WDZN-KYJYP2-22 3.WDZN-RYJS 4.WD-CYY WD-CYYC WD-TYY 5.WDZN-KYJ(F)Y WDZN-YJ(F)Y23 6.WDZ-KYJYP WDZ-KYJYRP WDZ-KYJEP 7.WDZN-KYJYP2-22 8.WDZN-RYJS WDZN-BVVB WDZN-BYJ 9.WDZ-DCEYJR-125 10.WDZN-KYJE WDZANH-KYJEP 11.WD-NH-YJE 12.WDZ-RYJSP13.WDZ-KYJY33 WDZN-YJY23 WDZN-KYJYP2-23 WDZ-KYJYP2 14.WDZN-KYJYP 15.WDZ-DJYPYPR 16.WLD-KJEGP2-22 17.WDZN-YJY22 18.WDZA-KYJVRP2 WDZA-YJV22 WDZA-KYJVP2 WDZA-DJYJPVP 19.WDZ-RYY WDZ-RYYP 20.WDZN-KYJE WDZN-KYJE22 WDZN-KYJEP2
第四章：補償導線（電纜）
1. ZR-KX-GVPVPR 2.KX-FF46-RP1 KX-HA-FFRP KX-GA-VV KX-HA-FGR 3. KX-HA-FGRP 4.ZRC-KX-YP2VP2 5.KX-FPG-1 KX-FPV-2 KX-FPF-3 6.KX-HF4PB KX-HF4PR 7.KX-GS-FP1FP1 8.KX-GA-VVRP KX-HA-FVRP 9.KX-HA-FFP 10.KX-FF46-RP1 KX-HA-FFRP 11.SC-G-VV SC-G-VPVPR SC-H-FFR SC-G-VPVP32 12.KX-HF4P EX-HF4P KC-HF4P SC-HF4P 13.TX-HA-FFP 14.JHKX-HF46PF46P 15.ZR-SC-G-VVP 16.KX-HA-FPFP 17.ZR-KC-HA-FF46P 18.KC-GB-VVP KX-GS-VVRP
第五章：硅橡膠電纜
1. JHXG 2.GFR GFP GFRP 3.YGCB 4.KFGR KFGRP KF46G KF46GP 5. YGZP 6.YGCPB YGGB YGCB-AF46R 7.ZR-YGGRP ZR-JGGRP 8.KHGPG KHGPG KHG30G KHPG20G 9.RGG YGZ YG 10.FDGG-40 FDGU-55 11. RGGP KF46GR KF46GRP 12.AGR 13.NH-KGGRP NH-KFGRP 14.YGCP 15.IMKGG IMKGGP 16.HGVF HGVFP 17.KFGD KFGDP 18.YGG 19.JGGFR 20.DJFGP 21.BPGGP BPGGP2 BPGGPP2 BPGGP3 BPGVFPP2 22.FYGC 23.AGRP 24.AGG 25.YGC YGC22 YFG YGC-F46R 26.ZRC-DPGPGRP 27.YGVFZ 28.JGGP ZR-JGGP 29.YGCR JGGR 30.JG JGG
第六章：扁電纜
1. ZR-YSFVBR ZR-YSFVBRJ ZR-YSFVBRZ ZR-YSFVBRJP 2.YFFB-G YVFB-G 3.YFVB 4.CEFBR 5.YEFB YEFBP YEFBJ YEURB YEURBP YEURBJ 6.YFFPB YVFPB YFFBP YVFBP 7.YCB YCBP 8.YGPB-6KV YGPB-10KV 9.ZR-YFFB ZR-YVFB 10.YBF 11.YEFRBG YGFRBG 12.H25VVH6-F 13.YGGB-J YGCB-VFR-J YGCB-J YGVFCB-J YFGCB-J 14.YBP-J 15.YB 16.EFB EFBP EFBJ EURB EURBP EURBJ 17.YVVB TVEB YFEB YGFB 18.YKVFBG YFFRBP 19.YGCB-L 20.YJGCFPB 21.YQB YQSB YQSFB YQFB 22.YCFB YCFBG 23.YBZ 24.TVVB KGGB YGCB 25.YEEB YFEB 26.YFFB-FJL 27.GKFB 28.TVVBPG
第七章：電機引接線
1. JZQB.F-1140V 2.JF46 3.JZ 4.JHGG 5.JGG 6.JHGX 7.JEH 8.JV 9.JF 10.JBF JBHF 11.JBQ 12.JXN 13.JXF 14.JH 15.JE 16. JYJ-125 17.JYJ-150 18.JO-150
第八章：鐵路機車電纜
1. WDZ-DCYJ-125 2.DCEH/3-100 3.CXVF DCXVF DCXVFP DCXHF DCXHFP 4.DC-WDZB-EPR-1.8kV 5.WDZ-DCYJR 6.SLEX-125 SPLEX 7.DCEYH 8.DCEYHR 9.DCXF DCEH 10.DT-KAFPR 11.DWZR-PGYP2/23 DWZR-PGY23 12.WDZ-DC-H-90 WDZ-DC-ZP-H-90 13.WDZ-DCK-125 WDZ-DCKP-125 14.WDZ-DCYG-180 WDZ-DCYGP-180 15.DCH/3 DCXF/2 DCEH/3 16.WDZ-WL1 WDZ-WL2 WDZ-WL3 17.FY/WDZA-YJE FY/WDZA-YJE FY/WDZA-EJEJ FS/FY/WDZA-EJE23 18.JVN JVNP 19.DC-WDZA-EYR DC-WDZX-YJY DC-WDZA-FF 20.NSGAFOU 21.DVYJVR DCEFR WDZ-DCEFR FSZ-WDZ-DCYJYR 22.WDZA-DCYJTY WDZA-DCYJTYR 23.HSGCEVMP WDZ-DCEVMP HSGCEVMNH WDZ-DCEVMNH 24.DCYH DCYHR DCYHP DCEYHP
本頁只是一小部分電纜型號可查找，如需其它型號請到首頁產品中心或新聞中心仔細查找。如需幫助請撥打熱線電話：18909608445 0550-7723889
18909608445
24小時咨詢熱線：18909608445
