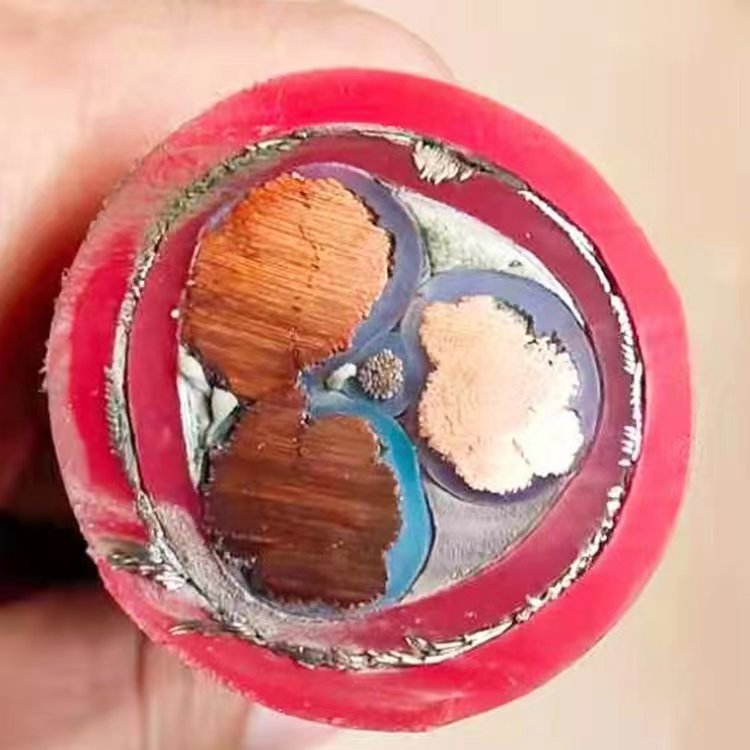

YGCR GG2G YDGR橡膠護套電力電纜

額定電壓0.6/1kV及以下電力電纜

000011范圍

本規范規定了高溫環境或有酸堿腐蝕等場合下使用的額定電壓0.6/1kV擠包硅橡膠絕緣硅橡膠護套電力電纜的產品名稱、結構、尺寸和試驗方法、檢驗規則。

000011.1額定電壓  rated voltage

電纜的額定電壓是電纜設計、使用和進行電性能試驗用的基準電壓。

額定電壓用U0/U表示。

U0表示任一主絕緣導體與“地”（金屬屏蔽、金屬套或周?chē)�介質）之間的電壓有效值；U為多芯電

纜或單芯電纜系統任意兩相導體之間的電壓有效值。

在交流系統中，電纜的額定電壓應至少等于使用電纜的系統的標稱電壓，這個條件對U0和U值都適用；在直流系統中，該系統的標準電壓應不大于電纜額定電壓的1.5倍。

系統的工作電壓應不大于系統額定電壓的1.1倍。

000011.2尺寸值（厚度，截面積等）定義

000011.2.1標稱值nominal value
指定的量值并經常用于表格之中，在本規范中通常標稱值引伸出的量值考慮規定公差，通過測量進行檢驗。

000011.2.2近似值approximate value

一個既不保證也不檢查的數值，例如由于其他尺寸值的計算。

000011.2.3中間值median value
將試驗得到的若干數值以遞增（或遞減)的次序依次排列時，若數值的數目是奇數，中間的那個值為中間值：若數值的數目是偶數，中間兩個數值的平均值為中間值。

000011.2.4假設直徑fictitious value
按GB/T 12706.1-2002 附錄A計算所得的值。

000011.3 有關試驗的定義

000011.3.1例行試驗routine tests
  由制造方在成品電纜的所有制造長度上進行的試驗，以檢驗所有電纜是否符合規定的要求。
3.3.2　抽樣試驗　 sample tests
由制造方進行，按規定的頻度在成品電纜試樣上，或在取自成品電纜的某些部件上進行的試驗，以檢驗電纜是否符合規定要求。
3.3.3　型式試驗　 type tests
    按一般商業原則對本規范所包含的一種類型電纜在供貨之前所進行的試驗，以證明電纜具有能滿足預期使用條件的良好性能。該試驗的特點是：除非電纜材料或設計或制造工藝的改變可能改變電纜的特性，試驗做過以后就不需要重做。

000012使用特性

000012.1額定電壓：U0/U為0.6/1kV

000012.2電纜導體最高額定工作溫度：正常運行時，180℃；短路（最長持續5s）時：350℃。

000012.3電纜的允許彎曲半徑

——無鎧裝層的電纜，應不小于電纜外徑的6倍；

——有鎧裝或屏蔽結構的電纜，應不小于電纜外徑的12倍。

000013電纜型號和產品表示方法及電纜規格

000013.1型號

電纜常用型號如表1

表1 電纜型號

000013.2代號

000013.2.1導體代號

第1種、第2種銅導體                       （T）省略

第5種導體（軟結構）                         R

000013.2.2絕緣代號

硅橡膠絕緣                                 G

000013.2.3護套代號（包括擠包的內襯層和隔離套等）

硅橡膠護套                                 G

000013.2.4鎧裝代號

雙鋼帶鎧裝                                 2

細圓鋼絲鎧裝                               3

雙非磁性金屬帶鎧裝                     6

非磁性金屬絲鎧裝                       7

000013.2.5外護套代號

硅橡膠護套                                 G

000013.3表示方法

產品用型號、規格及本規范編號表示。

000013.3.1產品型號的組成和排列順序如下

                                       外護套

                                       鎧裝層

                                       內護層

                                       導體（第1種、第2種銅導體省略）

                                       絕緣

舉例：

（1）銅芯硅橡膠絕緣硅橡膠硅橡膠護套電力電纜，額定電壓為0.6/1kV，3＋1 芯，標稱截面35mm2,中性線截面16mm2 表示為：
YDGR-0.6/1 3×35+1×16

（2）銅芯硅橡膠絕緣硅橡膠內套鋼帶鎧裝硅橡膠護套電力電纜,額定電壓為0.6/1 kV，3＋1芯，標稱截面25mm2，表示為：
       GG2G-0.6/1 3×25+1×16

電纜燃燒特性代號和表示方法及燃燒特性要求符合GB/T 19666的規定。

000013.4電纜規格

電纜規格見表2

表2 電纜規格

000014導體

導體應是符合GB/T 3956 的第1種或第2種裸退火銅導體或鍍金屬層退火銅導體,或者第5種裸銅導體或鍍金屬層退火銅導體。

000015絕緣

000015.1材料和性能

絕緣應為硅橡膠混合物。

000015.2厚度

絕緣厚度的標稱值應符合表3的規定。

絕緣厚度的平均值應不小于標稱值，其最薄處厚度應不小于標稱值的90%－0.1mm。

任何隔離層的厚度應不包括在絕緣厚度之中。

00002表3 絕緣標稱厚度

7.3 性能

7.3.1 絕緣物理機械性能符合表4的規定。

表4 硅橡膠絕緣和護套物理機械性能

8   成纜和填充物

8.1  成纜

多芯電纜的絕緣線芯應絞合成纜。

8.2  填充物和隔離層

絕緣線芯間的間隙允許采用非吸濕性材料填充，填充物應不粘連絕緣線芯。

成纜線芯和填充物可以用非吸濕性材料薄膜帶繞包隔離層。

填充物和隔離層在電纜最高額定工作溫度下應不會熔融。

9  內襯層

9.1  結構

金屬鎧裝電纜應采用擠包或繞包型內襯層。

9.2  材料

用于內襯層的材料應是與絕緣使用溫度等級相當?shù)墓柘鹉z或其它相當?shù)牟牧稀?/strong>
