GYTZA53-4B1.3+ZR-RVV-3*2.5光電組合電纜

本技術規范詳細說明了用于額定電壓300/500V光電復合纜GYTZA53-4B1.3+ZR-RVV-3*2.5的性能要求及使用材料，本規范未提及的要求應滿足相應標準。

2 產品型號及結構圖

型號：GYTZA53-4B1.3+ZR-RVV-3*2.5

GYTZA53-4B1.3+ZR-RVV-3*2.5組合電纜

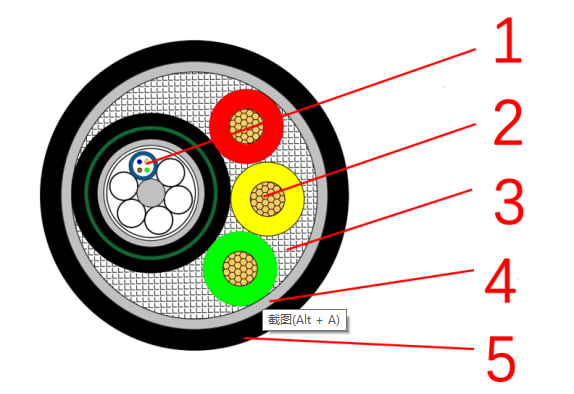

產品結構示意圖

1、光單元GYTZA53-4B1.3

2、電單元ZR-RV 2.5mm2

3、填充4、包帶5、外護套

3 技術要求

3.1 光單元GYTZA53-4B1.3

GYTZA53（金屬加強構件、松套層絞填充式、阻水帶、鋁-低煙無鹵粘結護套、縱包皺紋鋼帶鎧裝、低煙無鹵外護套通信用室外光纜）光纜的結構是將單模光纖套入由高模量的塑料做成的內填充防水化合物松套管中。纜芯的中心是一根金屬加強芯，對于某些芯數的光纜來說，金屬加強芯外擠包一層聚乙烯。松套管（和填充繩）圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水化合物，纜芯外縱包阻水帶。涂塑鋁帶縱包后擠一層低煙無鹵內護套，雙面涂塑鋼帶縱包后擠塑低煙無鹵外護套。

3.1.1 光纖

光纖類型為B1.3型G.652D光纖，光纖符合下表要求。

序號	項目	要求
1	模場直徑(1310nm)	8.8μm±0.4μm
2	包層直徑	125μm±0.7μm
3	光纖衰減系數	1310 nm波長 OTDR檢測衰減≤0.40 dB/km
光纖衰減系數	1550 nm 波長OTDR檢測衰減≤0.30 dB/kmhttp://www.unitedco.cn
4	零色散波長范圍	1300nm～1324nm
5	零色散斜率最大值	≤0.092 ps/(nm2.km)
6	波長1550nm色散	≤18ps/(nm.km)

3.1.2 產品技術參數

光纜芯數	每管最大芯數	結構	光纜直徑mm（±5%）	光纜重量kg/km（±10%）	最小彎曲半徑mm	短期允許拉伸力N	短期允許壓扁力N/100mm
安裝時	安裝后
4	4	1+6	14.4	284	20倍纜外徑	15倍纜外徑	3000	3000

3.2 電單元ZR-RV 2.5

3.2.1導體

導體采用符合GB/T 3956《電纜的導體》第5種絞合導體結構，導體材料為退火裸銅，且導體20℃時導體最大直流電阻應滿足下表要求；

截面	20℃時最大直流電阻
mm2	Ω/km
2.5	7.98

導體表面應光潔、無油污、無損傷絕緣的毛刺、銳邊，無凸起或斷裂的單線；

3.2.2絕緣

絕緣材料為聚氯乙烯材料，絕緣應緊密地擠包在導體上，且容易剝離而不損傷導體，絕緣層的橫斷面上應無目力可見的氣孔和砂眼等缺陷；絕緣平均厚度應不小于標稱厚度，最薄處厚度應不小于標稱厚度的90%-0.1mm。

3.2.3絕緣厚度

標稱截面	絕緣標稱厚度
mm2	mm
2.5	0.8

絕緣平均厚度應不小于標稱厚度，最薄處厚度應不小于標稱厚度的90%-0.1mm。

3.2.4顏色和火花試驗

絕緣線芯顏色為紅、黃、綠；

電纜絕緣線芯應經受GB/T 3048中規定的工頻交流50 Hz的高壓火花試驗作為工序中間檢查。

3.3 成纜

將光單元GYTZA53-4B1.3和電單元3*ZR-RV 2.5進行絞合成纜，并在空隙位置放置填充，保證成纜圓整度，成纜方向為右向。

成纜后纜芯外側應用包帶繞包扎緊。

3.5 外護套

外護套采用聚氯乙烯材料。外護套的標稱厚度為1.8 mm，外護套最小厚度應不小于1.43mm。

電纜外徑為25.0±1.5mm。

4 標志

4.1 標志要求

光電復合纜的外護套表面沿長度方向應有明顯標志，標志應符合GB/T 6995的相關規定。

4.2 標志的內容應包括

a）產品型號規格

b）計米長度

c）制造廠名稱或代號

4.3 標志清晰、耐擦性

標志應清晰，并與外護套粘附牢固，經過擦拭試驗后仍可辨認。

5要求

5.1導體20℃時直流電阻應符合3.2.1的要求。

5.2電纜應經受2000V，持續5min的交流電壓試驗，試驗過程中絕緣應不發生擊穿。

5.3光纖衰減系數應符合3.1.1中序號3的規定。

5.4光電復合纜應能滿足IEC 60332-1單根燃燒的試驗要求。

5.5光電復合纜外護套機械性能應滿足下表要求。

測試項目	技術要求
老化前拉伸強度	≥12.5N/mm2
老化前斷裂伸長率	≥150%
老化條件	100℃±2℃, 168h
老化后拉伸強度變化率	≤±25%
老化后斷裂伸長率變化率	≤±25%
