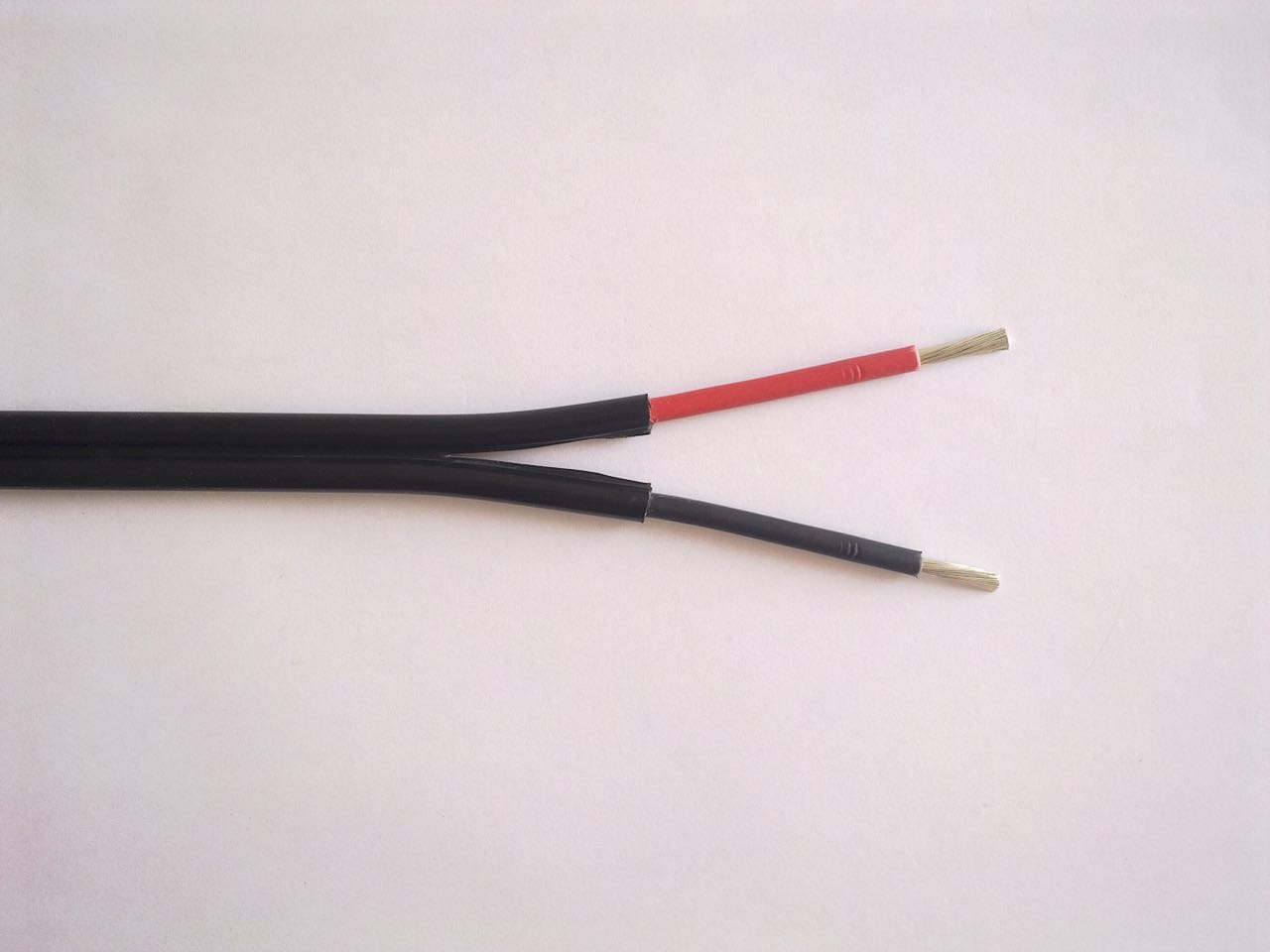

BC-HA-FFP補償導線

BC-HA-FFP補償導線是用來延伸熱電即移動熱電偶的冷端，與顯示儀表聯接構成測溫系統。等效采用IEC 584-3《熱電偶D三部份-補償導線》標準。產品主要應用于各種測溫裝置，已被廣泛用核電、石油、化工、冶金、電力等部門。

一.使用分類、允許等、護層著色標志:

使用分類	標志	允許登記及護層著色
普通	準確
一般用	G	(黑色)	S(灰色)
耐熱用	H	(黑色)	S(灰色)

二.結構特征、J緣層、護層材料、使用溫度

J緣層及護層	使用溫度
材料	符號
聚氟乙烯	PVC	-25~70℃ -25~105℃
聚全氟乙丙烯	FEP	-60~205℃
可溶性聚四氟乙烯	PFA	-60~260℃

三.產品標號(標記):

配用熱電偶分度號	一般用(G) 產品標號	耐熱用(H) 產品標號
普通	準確(S)	普通	準確(S)
S	SC-G	SC-GS	SC-H	--
N	NC-G	NC-GS	NC-H	NC-HS
K	NC-G	NC-GS	NC-H	--
KC2-G	KG2-GS	KC2-H	KC2-HS
KX-G	KX-GS	KX-H	KX-HS
E	EX-G	EX-GS	EX-H	EX-HS
J	JX-G	JX-GS	JX-H	JX-HS
T	TX-G	TX-GS	TX-H	TX-HS

四.補償導線合金絲和J緣層顏色:

補償號線型號	配用熱電偶的分度號	補償導線合金線	J緣層著色
正	負	正	負
SC	S(鉑銠10-鉑)	SPC(銅)	SNC(銅鎳)	紅	綠
NC	N(鎳鉻硅-鎳硅)	NPC(鐵)	NNC(銅鎳)	紅	黃
KC	K(銅-康銅)	KPC(銅)	KNC(銅鎳)	紅	藍
KX	K(鎳鉻-鎳硅)	KPX(鎳鉻)	KNX(銅鎳)	紅	黑
EX	E(鎳鉻-銅鎳)	EPX(鎳鉻)	ENX(銅鎳)	紅	棕
JX	J(鐵-銅鎳)	JPX(鐵)	JNX(銅鎳)	紅	紫
TX	T(銅-銅鎳)	TPX(銅)	TNX(銅鎳)	紅	白

五.基本型號及M稱規格

BC-GA-VV:PVCJ緣PVC護套準確B分度號熱電偶補償導線
BC-GA-VVR:PVCJ緣PVC護套準確B分度號熱電偶補償軟導線
BC-GA-VVP:PVCJ緣PVC護套銅絲編織屏蔽準確B分度號熱電偶補償導線
BC-GA-VVRP:PVCJ緣PVC護套銅絲編織屏蔽準確B分度號熱電偶補償軟導線
BC-HA-FF:氟塑料J緣和護套準確B分度號熱電偶補償導線
BC-HA-FFR:氟塑料J緣和護套準確B分度號熱電偶補償軟導線
BC-HA-FFP:氟塑料J緣和護套銅絲編織屏蔽準確B分度號熱電偶補償導線
BC-HA-FFRP:氟塑料J緣和護套銅絲編織屏蔽準確B分度號熱電偶補償軟導線
BC-HA-FG:氟塑料J緣硅橡膠護套準確B分度號熱電偶補償導線
BC-HA-FGR:氟塑料J緣硅橡膠護套準確B分度號熱電偶補償軟導線
BC-HA-FGP:氟塑料J緣硅橡膠護套銅絲編織屏蔽準確B分度號熱電偶補償導線
BC-HA-FGRP:氟塑料J緣硅橡膠護套銅絲編織屏蔽準確B分度號熱電偶補償軟導線
BC-HA-FV:氟塑料J緣PVC護套準確B分度號熱電偶補償導線
BC-HA-FVR:氟塑料J緣PVC護套準確B分度號熱電偶補償軟導線
BC-HA-FVP:氟塑料J緣PVC護套銅絲編織屏蔽準確B分度號熱電偶補償導線
BC-HA-FVRP:氟塑料J緣PVC護套銅絲編織屏蔽準確B分度號熱電偶補償軟導線
BC-GA-YJV:交聯聚乙烯J緣PVC護套準確B分度號熱電偶補償導線
BC-GA-YJVR:交聯聚乙烯J緣PVC護套準確B分度號熱電偶補償軟導線
BC-GA-YJVP:交聯聚乙烯J緣PVC護套銅絲編織屏蔽準確B分度號熱電偶補償導線
BC-GA-YJVRP:低煙無鹵J緣和護套銅絲編織屏蔽準確B分度號熱電偶補償軟導線
BC-GA-YDYD:低煙無鹵J緣和護套準確B分度號熱電偶補償導線
BC-GA- YDYD R低煙無鹵J緣和護套準確B分度號熱電偶補償軟導線
BC-GA- YDYD P低煙無鹵J緣和護套銅絲編織屏蔽準確B分度號熱電偶補償導線
BC-GA- YDYD RP低煙無鹵J緣和護套銅絲編織屏蔽準確B分度號熱電偶補償軟導線

導線規格	A類導體	R類導體	20℃時往復電阻≤Ω/m
2×0.5 mm2	1/0.80	7/0.30	2.2
2×1.0 mm2	1/1.13	7/0.43	1.1
2×1.5 mm2	1/1.37	7/0.52	0.73
2×2.5 mm2	1/1.76	19/0.41	0.44
電纜規格
1×2×0.5	7×2×2.5	2×2×1.0	5×2×1.0
1×2×1.0	8×2×0.5	2×2×1.5	5×2×1.5
1×2×1.5	8×2×1.0	2×2×2.5	10×2×1.5
1×2×2.5	8×2×1.5	3×2×0.5	10×2×2.5
5×2×2.5	8×2×2.5	3×2×1.0	12×2×0.5
6×2×0.5	9×2×0.5	3×2×1.5	12×2×1.0
6×2×1.0	9×2×1.0	3×2×2.5	12×2×1.5
6×2×1.5	9×2×1.5	4×2×0.5	12×2×2.5
6×2×2.5	9×2×2.5	4×2×1.0	14×2×0.5
7×2×0.5	10×2×0.5	4×2×1.5	14×2×1.0
7×2×1.0	10×2×1.0	4×2×2.5	14×2×1.5
7×2×1.5	2×2×0.5	5×2×0.5	14×2×2.5
16×2×1.5	19×2×0.5	19×2×1.5	16×2×0.5
16×2×2.5	19×2×1.0	19×2×2.5	16×2×1.0
