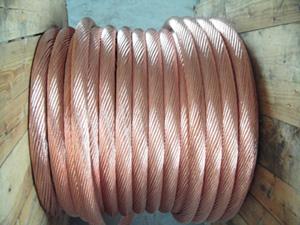

TJR-1 TJR-2 TJR-3裸銅電纜線
TJR1裸銅電纜線產品適用于連接電機、電器設備部件可廣泛應用于輸變電站、發電廠、高鐵、市政基建、石油石化等大型工程中，作為防雷接地材料、引下線、等電位連接。
裸銅軟絞線TJR系列 型號
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
裸銅絞線TJR 結構與性能參數應符合表2-表5規定 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 裸銅軟絞線TJR | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 裸銅絞線TJR 表4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
裸銅絞線產品信息：
硬銅絞線TJ
|
標稱截面 mm2 |
根數/單線標稱直徑 mm |
近似外徑 mm |
20℃時導體直流電阻(Ω/km)≤ |
近似重量 kg/km |
| 16 | 7/1.70 | 5.10 | 1.159 | 143 |
| 25 | 7/2.14 | 6.42 | 0.735 | 226 |
| 35 | 7/2.52 | 7.56 | 0.528 | 314 |
| 50 | 7/3.00 | 9.00 | 0.371 | 445 |
| 70 | 19/2.14 | 10.70 | 0.263 | 618 |
| 95 | 19/2.52 | 12.60 | 0.197 | 852 |
| 120 | 19/2.80 | 14.00 | 0.154 | 1057 |
| 150 | 19/3.15 | 15.75 | 0.121 | 1339 |
| 185 | 37/2.52 | 17.64 | 0.100 | 1660 |
| 240 | 37/2.85 | 19.95 | 0.077 | 2123 |
| 300 | 37/3.15 | 21.70 | 0.064 | 2594 |
| 400 | 61/2.85 | 25.65 | 0.062 | 3502 |
型號、規格及名稱：
| 型號 | 截面mm2 | 名稱 | 特性 |
| TJR—1 | 0.1-1000 | 1型軟銅絞線 | 較軟 |
| TJRX—1 | 0.1-2.5 | 1型鍍錫軟銅絞線 | 較軟、抗軟化、不抽硫 |
| TJR—2 | 2.5-63 | 2型軟銅絞線 | 軟 |
| TJRX—2 | 2.5-63 | 2型鍍錫軟銅絞線 | 軟、舒緩反應、不抽硫 |
| TJR—3 | 4-500 | 3型軟銅絞線 | 特軟 |
| TJRX—3 | 4-500 | 3型鍍錫軟銅絞線 | 特軟、舒緩反應、不抽硫 |
