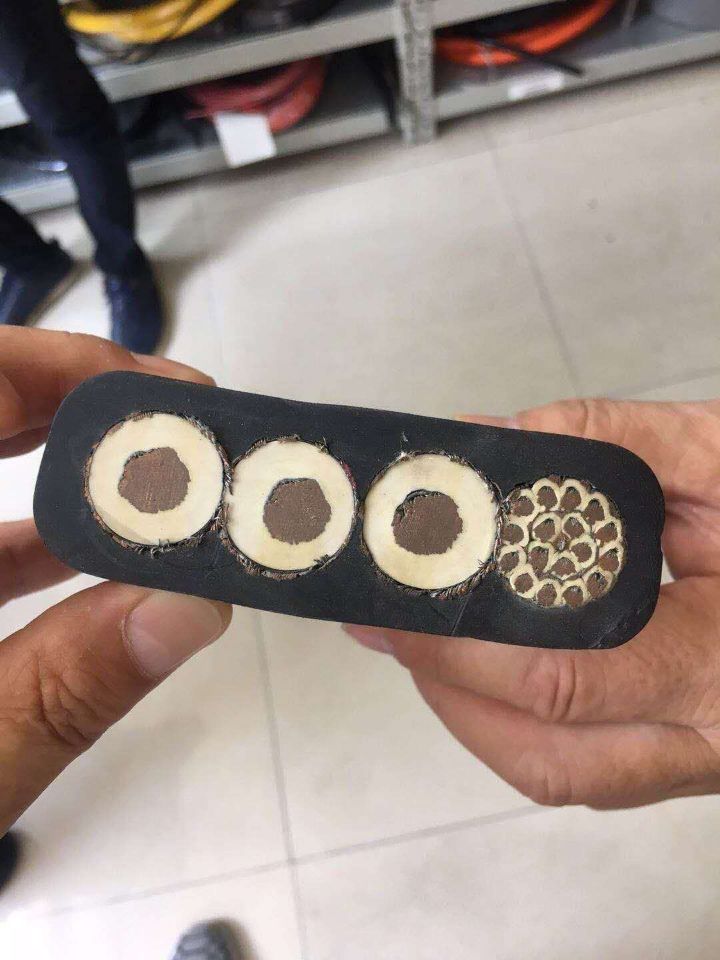

YJGFBP卷筒用高壓扁平電纜 3*35 3*16/3 8*2.5

YJGFBP卷筒用6-10KV高壓扁平電纜,移動設備（堆取料機、港機）卷筒用6-10KV高壓扁平電纜

一、產品特點及用途
高壓組合扁平電纜適用于交流額定電壓6/10KV料場、碼頭的堆取料機及港機上變壓器連接用高壓扁平電纜，導體采用鍍錫軟芯結構，導體絕緣采用進口硅橡膠絕緣材料，高壓組合扁平電纜具有耐高溫、耐寒、耐油、耐腐蝕以及柔軟耐磨抗拉等特性，電纜可根據用戶需要設計編制加入多芯控制電纜及光纖通訊即制成高壓動力、多芯控制及光纖通訊組合扁平電纜。產品廣泛用于電力、冶金、石油化工、礦山、水泥、船舶工業、港口及移動設備制造等行業。
二、產品執行標準
Q/AT2005-4標準
阻燃性能試驗執行GB12666.5-90規定
三規格及結構參數
移動設備卷筒用6KV高壓扁平電纜
型號 電壓KV 電纜規格mm2 電纜外型尺寸㎜ 電纜彎曲半徑㎜ 電纜參考重量kg/m
YJGCFBP 6 3×16 3×16/3 67×27 540 3.0200
YJGCFBP 6 3×25 3×16/3 78×29 580 4.1700
YJGCFBP 6 3×35 3×16/3 80×31 620 4.6850
YJGCFBP 6 3×50 3×16/3 92×35 700 5.9860
YJGCFBP 6 3×70 3×16/3 95×37 740 6.7120
YJGCFBP 6 3×95 3×16/3 103×39 780 8.0120
YJGCFBP 6 4×16 85×27 540 3.8140
YJGCFBP 6 4×25 101×29 580 5.3210
YJGCFBP 6 4×35 105×31 620 5.9850
YJGCFBP 6 4×50 118×35 700 7.5380
YJGCFBP 6 4×70 127×37 740 8.9760
YJGCFBP 6 3×16 1×10 84×27 540 3.8570
YJGCFBP 6 3×25 1×10 89×29 580 4.9640
YJGCFBP 6 3×35 1×16 91×31 620 5.6810
YJGCFBP 6 3×50 1×25 113×35 700 7.2160
YJGCFBP 6 3×70 1×35 121×37 740 8.3180
YJGCFBP 6 3×95 1×35 127×39 780 9.5430

移動設備卷筒用加光纖通訊6KV高壓扁平電纜
型號 電壓KV 電纜規格mm2 電纜外型尺寸㎜ 電纜彎曲半徑㎜ 電纜參考重量kg/m
YJGCFBP 6 3×16 3×16/3 6FO 81×27 540 3.1489
YJGCFBP 6 3×25 3×16/3 6FO 86×29 580 4.8451
YJGCFBP 6 3×35 3×16/3 6FO 92×31 620 4.9725
YJGCFBP 6 3×50 3×16/3 6FO 106×35 700 6.3520
YJGCFBP 6 3×70 3×16/3 6FO 114×37 740 7.4290 移動設備卷筒用10KV高壓扁平電纜
型號 電壓KV 電纜規格mm2 電纜外型尺寸㎜ 電纜彎曲半徑㎜ 電纜參考重量kg/m
YJGCFBP 10 3×16 3×16/3 69×28 560 3.0800
YJGCFBP 10 3×25 3×16/3 80×30 600 4.2100
YJGCFBP 10 3×35 3×16/3 82×32 640 4.7120
YJGCFBP 10 3×50 3×16/3 94×36 720 6.0200
YJGCFBP 10 3×70 3×16/3 98×38 760 6.8810
YJGCFBP 10 3×95 3×16/3 106×40 800 8.0740
YJGCFBP 10 4×16 87×28 560 3.9560
YJGCFBP 10 4×25 103×30 600 5.4380
YJGCFBP 10 4×35 108×32 640 6.0460
YJGCFBP 10 4×50 122×36 720 7.6360
YJGCFBP 10 4×70 130×38 760 9.1310
YJGCFBP 10 3×16 1×10 88×28 560 3.9010
YJGCFBP 10 3×25 1×10 93×30 600 5.0980
YJGCFBP 10 3×35 1×16 95×32 640 5.7640
YJGCFBP 10 3×50 1×25 117×36 720 7.3000
YJGCFBP 10 3×70 1×25 125×38 760 8.6340
YJGCFBP 10 3×95 1×35 131×40 800 9.6580
移動設備卷筒用加光纖通訊10KV高壓扁平電纜
型號 電壓KV 電纜規格mm2 電纜外型尺寸㎜ 電纜彎曲半徑㎜ 電纜參考重量kg/m
YJGCFBP 10 3×16 3×16/3 6FO 84×28 560 3.2383
YJGCFBP 10 3×25 3×16/3 6FO 89×30 600 4.9320
YJGCFBP 10 3×35 3×16/3 6FO 95×32 640 5.0130
YJGCFBP 10 3×50 3×16/3 6FO 109×36 720 6.4580
YJGCFBP 10 3×70 3×16/3 6FO 117×38 760 7.5690
