1500V 軌道交通用直流電纜



“額定電壓1500V及以下軌道交通用直流電纜”應具備的無鹵、摘要：針對城市地鐵用低煙、阻燃A類、阻水、防水、防鼠、防白蟻、無毒、耐紫外線等性能，以及電纜敷設的復雜環境，介紹了電纜結構設計、材料選型、配合和加工技術要點。



軌道交通用直流電纜；三元乙丙膠；阻水帶；高阻燃無鹵玻璃纖維帶；聚烯烴中圖分類號：



引言



額定電壓1500V及以下軌道交通用直流電纜的設計與加工



內先進企業標準，制定了《額定電壓1500V軌道交通用直流電纜》企業標準。為滿足該電纜具有無鹵、低煙、阻燃A類、阻水、防水、防鼠、防白蟻、無毒、耐紫外線等性能，本文對其結構設計、材料選型、材料配合以及關鍵生產工藝進行了研究。



1



1．1



電纜結構設計



總體結構



該電纜結構設計主要考慮以下幾個因素：（1）



電纜敷設或彎曲安裝使用時產生應力，會出現開裂現象，故要求盡可能柔軟；（2）電纜運行時有可能長期浸泡在水里面，必須具有優異的阻水、防水性能；（3）電纜若僅采用氧指數較高的無鹵低煙阻燃護套料，則無法通過成束燃燒A類試驗，故還需覆蓋或擠包其它高阻燃材料。



圖1為過去行業內該電纜普遍采用的結構。據地鐵公司專家介紹，采用該結構的電纜，敷設在轉角



使用一段時間后，彎曲部位所產生的應力，會導處，





致開裂現象出現，嚴重時影響電網正常運行，故不得不更換。究其原因，一是防水層采用鋁－塑粘接層，它是由涂塑鋁帶與聚乙烯護套粘接組合而成，使電

纜變硬；二是無鹵、低煙、高阻燃隔氧料和無鹵、低



煙、高阻燃護套料其邵氏硬度大（通常在HSA90以上），影響電纜的柔軟性。因此，導致電纜彎曲部位在使用過程出現開裂現象的根本原因是鋁－塑粘接防水層、隔氧層和護套層等三種材料硬度過大。顯然，要滿足電纜防鼠、防白蟻、抗紫外線等使用特性，取消或取代護套層是不可行的。如何取消或取代鋁－塑粘接防水層和隔氧層，又能滿足電纜的徑向防水性能，并通過成束燃燒A類試驗是該電纜結構設計的關鍵。經過多次試驗，我們采用耐水性能優良的乙丙膠作絕緣層，并適當增加其厚度，以提高電纜的防水性能；增加高阻燃玻璃纖維帶厚度和繞包層數，從而達到取消擠包隔氧層的目的。圖2為本文推薦的軌道交通用直流電纜的結構



額定電壓1500V及以下軌道交通用直流電纜的設計與加工



選用三元乙丙橡膠作絕緣基料，其絕緣厚度在TB/T1484．1—2010絕緣厚度的基礎上加厚2．5mm，以提高電纜的徑向防水性能（見表1）。1．4阻水層



阻水層包覆在絕緣上，其作用是阻止水通過絕緣和阻燃層之間的間隙沿著電纜縱向遷移。選用遇水膨脹型復合阻水帶，采用雙層繞包，每層搭蓋率不



保證電纜每處阻水帶不小于2層。小于30%，1．5



阻燃層



電纜采用氧指數大于50、厚度為0．25mm的無



鹵玻璃纖維帶繞包，它不但具有高阻燃特性而且具有防鼠作用。采用雙層繞包，每層搭蓋率不小于60%，使得電纜每處無鹵玻璃纖維帶不小于4層，確保電纜阻燃性能達到A類要求。1．6護套層



護套以乙烯－醋酸乙烯（EVA）、聚烯烴彈性體（POE）作基料，1：氧指數大于35。依照IEC60245-2003規定的護套厚度幾種計算方法，并對計算的結果進行比較。由于絕緣厚度加厚的因素，護套厚度最適合下面計算公式：



t=0．085D+0．45



式中，t為護套厚度（mm）；D為絕緣線芯假定直徑（mm）。



2



1×150mm2，1×240表1為常用的1×95mm、

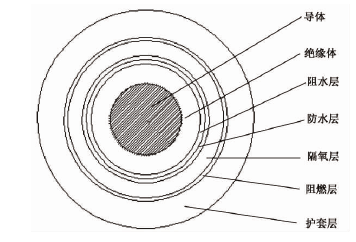

圖1



額定電壓1500V及以下軌道交通用直流電纜的設計與加工



原軌道交通用直流電纜結構圖



mm2三個規格直流電纜的結構尺寸。



表1



額定電壓1500V及以下軌道交通用直流



電纜結構尺寸



項目



導體標稱截面/mm2



電纜芯數



導體最大單線直徑/mm絕緣標稱厚度/mm護套標稱厚度/mm電纜平均外徑上限/mm電纜最小彎曲半徑



9510．314．52．2346D



規格15010．314．92．5386D



40010．415．12．8506D



圖2推薦的軌道交通用直流電纜結構圖



2材料選用及配合



1．2



導體結構



無鹵、低煙、高阻燃護套材料其邵氏硬度大，影



所有選用的材料應不含鹵素，燃燒時發煙量低、



無毒，能滿足ROHS指令，限制使用六類有害物質：



+6鉛（Pb）、汞（Hg）、鎘（Cd）、六價鉻（Cr）、多溴聯苯（PBB）、多溴二苯醚（PBDE）。



響電纜的柔軟性。為杜絕電纜使用時開裂，應盡可









能減小電纜的彎曲半徑（標準值6D），同時一改傳統采用5類導體的做法，選用了GB/T3956—2008中最柔軟的第6類導體。1．3



絕緣層



2．1



絕緣膠材料選用和配方



（1）生膠。為滿足絕緣耐熱、耐水、耐臭氧、耐



·9·



紫外線等性能，選用了美國陶氏（DOW）生產的三

元乙丙橡膠NORDELIP4725P作基料，其乙烯含量



125℃25），相應高（70%）、門尼粘度低（ML1+4，其絕緣電阻率高（20℃，不小于10



能好。



14



硫工藝參數見表3。



表2



工序名稱混煉



使用設備密煉機



項



目



絕緣膠煉膠工藝參數



工藝參數



控制范圍401．1±0．10．3±0．16±0．5105±560±590±298±290±250±1095±255±560±5



Ω·m）、加工性



（2）交聯劑。采用過氧化二異丙苯（DCP）作交



聯劑，三烯丙基異氰脲酸酯（TAIC）作助交聯劑。（3）防老劑。為滿足空氣彈老化試驗要求，兼顧對銅導體的保護作用，采用防老劑MB與防老劑RD并用。



（4）填充劑。選用難溶于水的微細滑石粉。



（5）絕緣膠基本配方。三元乙丙膠（NORDELIP4725P）100；過氧化二異丙苯（DCP）3．8；三烯丙基異氰脲酸酯（TAIC）2．9；氧化鋅5；防老劑MB2.5；防老劑RD1.2，；微細滑石粉（10μm）120；其它61.6；合計297；含膠率33.7%。2.2



護套膠材料選擇



POE作基料，以EVA、配合抗氧劑1010、防鼠



后轉子轉速/（r/min）上頂栓壓力/MPa冷卻水壓力/MPa混煉時間/min排膠溫度/℃



壓片過濾



開煉機濾膠機



輥溫/℃機身溫度/℃機頭溫度/℃螺桿溫度/℃



加硫壓片輾頁



密煉機開煉機壓延機



混煉時間/s排膠溫度/℃輥溫/℃輥溫/℃



表3



項



目



絕緣連硫工藝參數



控制范圍90±295±298±298±295±298±295±2151．1±0．1



80



劑、防白蟻劑、抗紫外線劑、消煙劑、軟化劑、氫氧化



鋁等無鹵阻燃劑。護套防鼠性能：LD50大于2000mg/kg；咬傷面積為0；實驗期間，SD大鼠無中毒、致畸、致突變、致癌現象。護套防白蟻性能依據GB2951.38—86規定：白蟻擊倒時間KT50不大于350min。



機身溫度/℃：Ⅰ



ⅡⅢ



機頭溫度/℃：Ⅰ



Ⅱ



模套溫度/℃螺桿溫度/℃牽引速度/（m/min）硫化汽壓/MPa硫化管道有效長度/m



3



3.1



現場關鍵工序控制



絕緣



絕緣膠加工



3．2



3.1.1



（1）膠料和配合劑。采用電子稱稱量。膠料：三元乙丙橡膠；配合劑：超細滑石粉、氧化鋅、促進劑、防老劑、交聯劑等。



（2）混煉。稱量好的膠料和配合劑采用密煉機混煉。



（3）濾橡。混煉好的混合膠在開煉機上壓片，片狀膠料由皮帶輸機運送到濾橡機對膠料的雜質進行過濾。



（4）加交聯劑。過濾后的膠料冷卻存放8～24h后，再次投入密煉機混煉，并加入交聯劑。排料后由皮帶運輸機輸送到開煉機上壓片，供壓延機輾頁。



（5）輾頁。采用壓延機壓片，膠片經冷卻裝置冷卻后，存放8～96h后，供電纜擠出用。（6）絕緣煉膠工藝參數見表2。3.1.2



絕緣連硫



導體擠包乙丙橡膠絕緣料，采用擠橡連續硫化機組，嚴格控制擠出溫度、牽引速度、硫化汽壓，以保證電纜的電性能和絕緣層的物理機械性能；絕緣連



·10·



護套



護套擠出采用專用螺桿，其壓縮比小，出膠量



大，螺桿轉速不宜太快，分段加熱，擠出時采用擠壓式，使電纜結構緊密，有利于電纜的阻燃和防水效果；護套擠出工藝參數見表4。



表4



項



目



護套擠出工藝參數



控制范圍120±2138±2152±2160±2162±2162±25～8





機身溫度/℃：Ⅰ



ⅡⅢⅣ



機頭溫度/℃模套溫度/℃牽引速度/（m/min）



4成品電纜性能



把地鐵常用的額定電壓1500V及以下軌道交



2



1×150mm2，1×400通用直流電纜：1×95mm

試驗項目



電性能



20℃時直流電阻/（Ω/km）環境溫度40℃電纜載流量/A5min）成品電纜耐壓試驗（6．5kV，20℃時絕緣電阻/（MΩ·km）



試驗結果7．8400+2－5－4－3－21－1350無裂紋



縱向透水試驗（100℃，透水10次）電纜燃燒試驗



電纜成束燃燒試驗（A類）炭化部分所達高度/m



≤±30≤±30≤±30≤±30≤±30≤±30≤175≤15無裂紋



煙密度試驗透光率/%燃燒氣體腐蝕性試驗絕緣pH值



電導率/（μs/mm）阻水層pH值



電導率/（μs/mm）阻燃層（玻璃纖維帶）pH值



電導率/（μs/mm）護套pH值



9150≤±30≤±30



10．2170



電導率/（μs/mm）



≥4．3≤10≥4．3≤10≥4．3≤10≥4．3≤10≥60≤2．5≤0．132≥490不擊穿≥150二端不應



有水滲出技術要求



Feb．，2013



試驗結果0．128567不擊穿1750符合要求



mm2三個規格電纜，送有關權威檢驗機構進行檢



測，各項性能指標完全達到國內外同類產品的先進



2



水平。表5為其中的1×150mm各項性能指標。



表5DC1500V1×150mm2軌道交通用直流



電纜試驗結果



試驗項目



技術要求≥5．0≥200



絕緣物理機械性能老化前抗張強度/MPa老化前斷裂伸長率/%168h）空氣烘箱老化（135℃，抗張強度變化率/%斷裂伸長率變化率/%16 額定電壓1500V及以下軌道交通用直流電纜的設計與加工_word文檔在線閱讀與下載_免費文檔http://www.mianfeiwendang.com/doc/0931de071cbaba96c64f0563/4 8h）帶導體老化（100℃，抗張強度變化率/%斷裂伸長率變化率/%40h）空氣彈老化（127℃，抗張強度變化率/%斷裂伸長率變化率/%0．2MPa）熱延伸試驗（200℃，載荷下伸長率/%冷卻后永久變形/%24h，耐臭氧試驗（25℃，



臭氧濃度0．025%～0．030%）護套物理機械性能老化前抗張強度/MPa老化前斷裂伸長率/%168h）空氣烘箱老化（100℃，抗張強度變化率/%斷裂伸長率變化率/%16h）低溫拉伸試驗（－25℃，伸長率/%耐氣候老化（1）1008h老化



抗張強度最大變化率/%伸長率最大變化率/%



（2）1008h老化后與504h老化后對比抗張強度最大變化率/%伸長率最大變化率/%



±15±15



－3－8



±30±30



+10



20



56+10+8



0．575



5．50．345．20．515．20．365．20．38



5結束語



我們研制的額定電壓1500V及以下軌道交通



用直流電纜經掛網運行，防水性能優良，在敷設、彎曲使用時未出現開裂現象，完全滿足使用要求。



參考文獻：



［1］TB/T1484．1—2010機車車輛電纜第1部分：額定電壓3kV



S］．及以下標準壁厚絕緣電纜［



［2］歐迪恒．電纜用三元乙丙膠的配合與混煉［J］．特種橡膠制



1991（4）：13-16．品，



［3］歐迪恒．滿足VDE規范橡套軟電纜實用配合技術與加工［J］．



2008（5）：19-24．電線電纜









---

上一篇： 硅橡膠安裝導線 AGR(YG) AGRP(YGP) ..

下一篇： KX-HA-FGR,KX-HA-FGRP電偶補償電纜
