ASTP-120電纜,STP-120電纜,ASTP-120Ω鎧裝雙絞屏蔽電纜
選購RS485電纜必須要看的幾點，以下觀點為參考意見，如需選購請打電話0550-7723889
提示：RS485電纜叫法不同，可以叫通訊電纜也可以叫信號電纜，也可以叫屏蔽雙絞線，也可以叫總線但都是同一種電纜
要點1（型號選擇）：很多人用RVVP、RVSP、KVVP等聚氯乙烯絕緣介質的電纜傳輸數字信號，這是錯誤的！
要點2（線徑選擇）：24AWG導體的電纜，傳輸距離一般限于100米以內。
工業布線距離較遠且環境較為惡劣，建議增大導體線徑。按照《GB50217-2007電力工程電纜設計規范》的規定，信號線導體截面≮0.5mm²
關于485通訊，分兩種情況，一種是單工，也就是只讀，另一種情況是雙工，也就是可以控制，單工的情況下是2線，雙工的情況下是4根，因此用到2*2*1.5規格，一般極限長度是1216米，這是就需要特殊電纜，一方面線徑要大，另一方面屏蔽要好，對于這種需求，需要逐一檢驗，否則通訊容易出現莫名其妙的問題。
要點3（敷設選擇）：
非鎧裝雙絞屏蔽型電纜 STP-120Ω（for RS485 & CAN） one pair 18 AWG ，電纜外徑8.2mm左右，灰色護套。適用于室內、管道及一般工業環境。使用時，屏蔽層一端接地！
鎧裝型雙絞屏蔽電纜 ASTP-120Ω（for RS485 & CAN） one pair 18 AWG ，電纜外徑12.3mm左右，黑色護套。可用于干擾嚴重、鼠害頻繁以及有防雷、防爆要求的場所。使用時，建議鎧裝層兩端接地，最內層屏蔽一端接地！
|
（1對）2芯型號 |
（2對）4芯型號 |
（3對）6芯型號 |
|
2x0.2 |
4x0.2 |
6x0.2 |
|
2x0.3 |
4x0.3 |
6x0.3 |
|
2x0.5 |
4x0.5 |
6x0.5 |
|
2x0.75 |
4x0.75 |
6x0.75 |
|
2x1.0 |
4x1.0 |
6x1.0 |
|
2x1.5 |
4x1.5 |
6x1.5 |
|
2x2.0 |
4x2.0 |
6x2.0 |
|
2x2.5 |
4x2.5 |
6x2.5 |
|
（4對）8芯型號 |
（5對）10芯型號 |
（6對）12芯型號 |
|
8x0.2 |
10x0.2 |
12x0.2 |
|
8x0.3 |
10x0.3 |
12x0.3 |
|
8x0.5 |
10x0.5 |
12x0.5 |
|
8x0.75 |
10x0.75 |
12x0.75 |
|
8x1.0 |
10x1.0 |
12x1.0 |
|
8x1.5 |
10x1.5 |
12x1.5 |
|
8x2.0 |
10x2.0 |
2x2.0 |

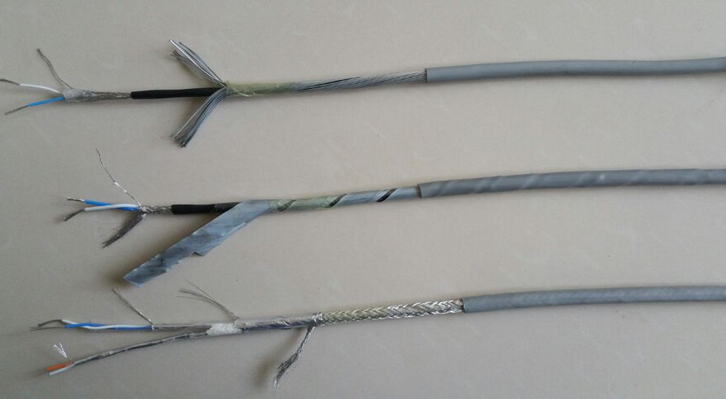

標準的1線對RS-485通訊電纜，特性阻抗為120歐姆，導體為2*24AWG多股絞合鍍錫銅絲，PE絕緣介質，由鋁箔/聚酯復合帶100%覆蓋+鍍錫銅絲90%覆蓋共二重屏蔽，附有獨立接地導線，工業灰色PVC外護套，符合UL 2919文件。產品性能出眾，可應用于復雜的工業自動化控制網絡通訊及樓宇自控網絡通訊。
標準的2線對RS-485通訊電纜,特性阻抗120歐姆，導體為2線對4芯(2x2x24AWG)多股絞合鍍錫銅絲，PE絕緣護套；為適用于復雜的工業噪聲環境，特采用鋁箔/聚酯復合帶100%屏蔽率+鍍錫銅編制網90%屏蔽率共雙重屏蔽，并附有獨立TC接地導體，工業灰色PVC外護套，符合UL AWM 2919文件規范。
