應用
這些電纜與熱電偶連接在一起用來測量溫度。

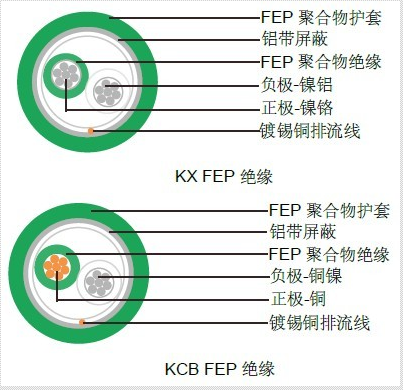

結構
導體: 實心或多股。材料取決于熱電偶的類型。
絕緣: FEP聚合物
屏蔽：鋁帶
排流線：鍍錫銅
護套: FEP聚合物
結構: 圓形
顏色: 根據標準 IEC 60584-3
K Type
|
AWG(mm)
|
絕緣材料 |
屏蔽材料 |
護套材料 |
最高溫度(°C) |
外徑 |
重量(kg/km) |
|
24 (0.51) |
PFA 聚合物
|
鋁帶
|
PFA 聚合物
|
200 |
2.7 |
13.4 |
|
24 (7/0.2) |
PFA 聚合物
|
鋁帶
|
PFA 聚合物
|
200 |
2.9 |
13.8 |
|
20 (0.81) |
PFA 聚合物
|
鋁帶
|
PFA 聚合物
|
200 |
3.7 |
30.0 |
|
20 (7/0.32) |
PFA 聚合物
|
鋁帶
|
PFA 聚合物
|
200 |
3.8 |
30.3 |
|
AWG(mm)
|
絕緣材料 |
護套材料 |
最高溫度(°C) |
外徑 |
重量(kg/km) |
|
40 (0.08) |
PFA |
玻璃絲編織 |
260 |
0.7 x 0.9 |
3.4 |
|
36 (0.13) |
PFA |
玻璃絲編織 |
260 |
0.7 x 1.0 |
3.6 |
|
30 (0.25) |
PFA |
玻璃絲編織 |
260 |
0.9 x 1.2 |
4.5 |
K Type
|
AWG(mm)
|
絕緣材料 |
護套材料 |
最高溫度(°C) |
外徑 |
重量(kg/km) |
|
40 (0.08) |
PFA |
PFA |
260 |
0.4 x 0.7 |
3.4 |
|
36 (0.13) |
PFA |
PFA |
260 |
0.5 x 0.8 |
3.6 |
|
30 (0.25) |
PFA |
PFA |
260 |
0.6 x 1.0 |
4.0 |
|
24 (0.51) |
PFA |
PFA |
260 |
1.4 x 2.4 |
10.0 |
|
24 (7/0.2) |
PFA |
PFA |
260 |
1.6 x 2.6 |
10.5 |
|
22 (7/0.25) |
PFA |
PFA |
260 |
1.7 x 3.4 |
13.4 |
|
20 (0.81) |
PFA |
PFA |
260 |
1.7 x 3.0 |
16.7 |
|
20 (7/0.32) |
PFA |
PFA |
260 |
1.9 x 3.2 |
17.1 |
E Type
|
AWG(mm)
|
絕緣材料 |
護套材料 |
最高溫度(°C) |
外徑 |
重量(kg/km) |
|
40 (0.08) |
PFA |
PFA |
260 |
0.4 x 0.7 |
3.4 |
|
36 (0.13) |
PFA |
PFA |
260 |
0.5 x 0.8 |
3.6 |
|
30 (0.25) |
PFA |
PFA |
260 |
0.6 x 1.0 |
4.0 |
|
24 (0.51) |
PFA |
PFA |
260 |
1.4 x 2.4 |
10.0 |
|
24 (7/0.2) |
PFA |
PFA |
260 |
1.6 x 2.6 |
10.5 |
|
22 (7/0.25) |
PFA |
PFA |
260 |
1.7 x 3.4 |
13.4 |
|
20 (0.81) |
PFA |
PFA |
260 |
1.7 x 3.0 |
16.7 |
|
20 (7/0.32) |
PFA |
PFA |
260 |
1.9 x 3.2 |
17.1 |
J Type
|
AWG(mm)
|
絕緣材料 |
護套材料 |
最高溫度(°C) |
外徑 |
重量(kg/km) |
|
40 (0.08) |
PFA |
PFA |
260 |
0.4 x 0.7 |
3.4 |
|
36 (0.13) |
PFA |
PFA |
260 |
0.5 x 0.8 |
3.6 |
|
30 (0.25) |
PFA |
PFA |
260 |
0.6 x 1.0 |
4.0 |
|
24 (0.51) |
PFA |
PFA |
260 |
1.4 x 2.4 |
10.0 |
|
24 (7/0.2) |
PFA |
PFA |
260 |
1.6 x 2.6 |
10.5 |
|
22 (7/0.25) |
PFA |
PFA |
260 |
1.7 x 3.4 |
13.4 |
|
20 (0.81) |
PFA |
PFA |
260 |
1.7 x 3.0 |
16.7 |
|
20 (7/0.32) |
PFA |
PFA |
260 |
1.9 x 3.2 |
17.1 |
T Type
|
AWG(mm)
|
絕緣材料 |
護套材料 |
最高溫度(°C) |
外徑 |
重量(kg/km) |
|
40 (0.08) |
PFA |
PFA |
150 |
0.4 x 0.7 |
3.4 |
|
36 (0.13) |
PFA |
PFA |
150 |
0.5 x 0.8 |
3.6 |
|
30 (0.25) |
PFA |
PFA |
150 |
0.6 x 1.0 |
4.0 |
|
24 (0.51) |
PFA |
PFA |
260 |
1.4 x 2.4 |
10.0 |
|
24 (7/0.2) |
PFA |
PFA |
260 |
1.6 x 2.6 |
10.5 |
|
22 (7/0.25) |
PFA |
PFA |
260 |
1.7 x 3.4 |
13.4 |
|
20 (0.81) |
PFA |
PFA |
260 |
1.7 x 3.0 |
16.7 |
|
20 (7/0.32) |
PFA |
PFA |
260 |
1.9 x 3.2 |
17.1 |
N Type
|
AWG(mm)
|
絕緣材料 |
護套材料 |
最高溫度(°C) |
外徑 |
重量(kg/km) |
|
30 (0.25) |
PFA |
PFA |
260 |
0.6 x 1.0 |
1.7 |
|
24 (0.51) |
PFA |
PFA |
260 |
1.4 x 2.4 |
6.7 |
|
20 (0.81) |
PFA |
PFA |
260 |
1.7 x 3.0 |
10.0 |

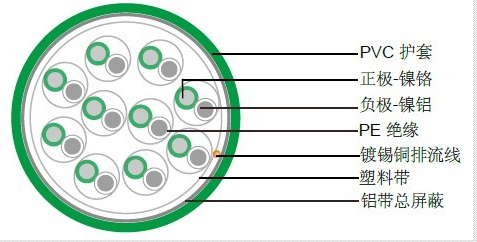

結構
導體: 實心
可用的型號: KX, EX, JX, TX, NX, KCA, KCB, RCA, RCB, SCA, SCB, BC
絕緣: PVC, PE, XLPE或LSZH
繞包：至少一層塑料帶
總屏蔽：24μm的鋁帶或PETP帶另加截面積為0.5 mm²的7股鍍錫銅排流線
護套: PVC或LSZH
顏色: 根據標準IEC 60584-3
防延燃性: IEC 60332-1
火焰?zhèn)鞑y試: IEC 60332 cat. C
溫度范圍: 工作溫度-30°C到70°C。安裝溫度-5°C到50°C。
0.5 mm²
|
導體規格(mm²)
|
對數 |
絕緣厚度 |
護套厚度 |
外徑 |
重量(kg/km) |
|
0.5 |
1 |
0.4 |
1.0 |
5.6 |
42 |
|
0.5 |
2 |
0.4 |
1.0 |
7.9 |
68 |
|
0.5 |
4 |
0.4 |
1.0 |
9.0 |
106 |
|
0.5 |
6 |
0.4 |
1.0 |
10.6 |
145 |
|
0.5 |
8 |
0.4 |
1.0 |
11.3 |
181 |
|
0.5 |
10 |
0.4 |
1.2 |
13.1 |
235 |
|
0.5 |
12 |
0.4 |
1.2 |
13.7 |
269 |
|
0.5 |
16 |
0.4 |
1.2 |
15.4 |
341 |
|
0.5 |
20 |
0.4 |
1.2 |
16.8 |
412 |
|
0.5 |
24 |
0.4 |
1.4 |
18.6 |
508 |
0.8 mm²
|
導體規格(mm²)
|
對數 |
絕緣厚度 |
護套厚度 |
外徑 |
重量(kg/km) |
|
0.8 |
1 |
0.4 |
1.0 |
6.0 |
51 |
|
0.8 |
2 |
0.4 |
1.0 |
8.6 |
86 |
|
0.8 |
4 |
0.4 |
1.0 |
9.9 |
139 |
|
0.8 |
6 |
0.4 |
1.0 |
11.7 |
194 |
|
0.8 |
8 |
0.4 |
1.2 |
12.8 |
257 |
|
0.8 |
10 |
0.4 |
1.2 |
14.4 |
316 |
|
0.8 |
12 |
0.4 |
1.2 |
15.1 |
365 |
|
0.8 |
16 |
0.4 |
1.2 |
17.0 |
468 |
|
0.8 |
20 |
0.4 |
1.4 |
19.1 |
587 |
|
0.8 |
24 |
0.4 |
1.4 |
20.6 |
697 |
1.0 mm²
|
導體規格(mm²)
|
對數 |
絕緣厚度 |
護套厚度 |
外徑 |
重量(kg/km) |
|
1.0 |
1 |
0.4 |
1.0 |
6.3 |
57 |
|
1.0 |
2 |
0.4 |
1.0 |
9.0 |
98 |
|
1.0 |
4 |
0.4 |
1.0 |
10.3 |
161 |
|
1.0 |
6 |
0.4 |
1.2 |
12.6 |
238 |
|
1.0 |
8 |
0.4 |
1.2 |
13.4 |
300 |
|
1.0 |
10 |
0.4 |
1.2 |
15.2 |
369 |
|
1.0 |
12 |
0.4 |
1.2 |
15.8 |
428 |
|
1.0 |
16 |
0.4 |
1.4 |
18.3 |
568 |
|
1.0 |
20 |
0.4 |
1.4 |
20.0 |
690 |
|
1.0 |
24 |
0.4 |
1.4 |
21.6 |
821 |
1.3 mm²
|
導體規格(mm²)
|
對數 |
絕緣厚度 |
護套厚度 |
外徑 |
重量(kg/km) |
|
1.3 |
1 |
0.4 |
1.0 |
6.6 |
65 |
|
1.3 |
2 |
0.4 |
1.0 |
10.2 |
115 |
|
1.3 |
4 |
0.4 |
1.0 |
11.8 |
193 |
|
1.3 |
6 |
0.4 |
1.2 |
14.5 |
286 |
|
1.3 |
8 |
0.4 |
1.2 |
15.4 |
363 |
|
1.3 |
10 |
0.4 |
1.2 |
17.5 |
448 |
|
1.3 |
12 |
0.4 |
1.2 |
18.3 |
521 |
|
1.3 |
16 |
0.4 |
1.4 |
21.1 |
692 |
|
1.3 |
20 |
0.4 |
1.4 |
23.2 |
843 |
|
1.3 |
24 |
0.4 |
1.6 |
25.6 |
1005 |
1.5 mm²
|
導體規格(mm²)
|
對數 |
絕緣厚度 |
護套厚度 |
外徑 |
重量(kg/km) |
|
1.5 |
1 |
0.5 |
1.0 |
7.2 |
75 |
|
1.5 |
2 |
0.5 |
1.0 |
11.3 |
134 |
|
1.5 |
4 |
0.5 |
1.2 |
13.5 |
238 |
|
1.5 |
6 |
0.5 |
1.2 |
16.2 |
336 |
|
1.5 |
8 |
0.5 |
1.2 |
17.2 |
427 |
|
1.5 |
10 |
0.5 |
1.4 |
20.0 |
546 |
|
1.5 |
12 |
0.5 |
1.4 |
20.9 |
634 |
|
1.5 |
16 |
0.5 |
1.4 |
23.6 |
817 |
|
1.5 |
20 |
0.5 |
1.6 |
26.5 |
1021 |
|
1.5 |
24 |
0.5 |
1.6 |
28.7 |
1216 |
*此處的重量只是近似值。它會因為絕緣和導體材料的不同而改變。
