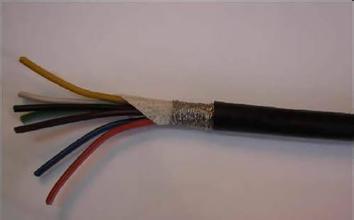

船用耐高溫電纜CFEPXF4 CKXFEPXF CKXFEPXF
【詳細說明】
額定電壓300/500V及以下船用耐高溫特種電纜
一、用途
本產品適用于交流額定電壓300/500V及以下船用柴油機用控制、監控回路及保護線路等場合使用。
二、額定電壓：
交流額定電壓：U0/U為300/500V。
三、型號及名稱
|
型號 |
名稱 |
|
CKFEH9/PX （CFEPXF4） |
額定電壓300/500VFEP絕緣PEP護套耐高溫船用特種控制電纜 |
|
CKXFEPXF （KXT4PFR） |
額定電壓300/500VFEP絕緣PEP護套耐高溫船用補償電纜 |
|
CFH3PX （CKTFRX-150） |
額定電壓300/500VPVDF絕緣ETFE護套耐高溫船用特種控制電纜 |
三、主要技術指標（表1、表2、表3）
表1CKFEH9/PX（CFEPXF4）、CFH3PX（CKTFRX-150）型
|
導體標稱 截面 （mm2） |
導體結構 |
20℃時導體電阻（Ω/km） |
耐電壓強度 |
||
|
根數/直徑（mm） |
不鍍錫 |
鍍錫 |
|||
|
0.5 |
B類 |
7/0.30 |
40.4 |
41.6 |
3KV 5分鐘不擊穿 |
|
R類 |
16/0.20 |
41.4 |
42.5 |
||
|
0.75 |
B類 |
7/0.37 |
26.0 |
26.3 |
|
|
R類 |
24/0.20 |
27.6 |
28.3 |
||
|
1.0 |
B類 |
7/0.73 |
19.2 |
19.3 |
|
|
R類 |
32/0.20 |
20.7 |
21.2 |
||
|
1.5 |
B類 |
7/0.52 |
12.8 |
12.9 |
|
|
R類 |
30/0.24 |
14.1 |
14.5 |
||
|
2.5 |
B類 |
7/0.68 |
7.86 |
8.02 |
|
|
R類 |
49/0.24 |
8.47 |
8.71 |
||
表2CKXFEPXF（KXT4PFR）型
|
產品型號 |
補償電纜線芯 |
補償電纜絕緣層著色 |
配用熱電偶分度號 |
||
|
正極 |
負極 |
正極 |
負極 |
||
|
KX |
鎳鉻10 |
鎳硅3 |
紅色 |
黑色 |
K（鎳鉻-鎳硅） |
表3CKXFEPXF（KXT4PFR）型熱電特性及允差表
|
導線溫度范圍 ℃ |
熱電動勢及允差μV |
熱電偶測量端 溫度℃ |
20℃時往復電阻值≤Ω/m |
||||||
|
熱電勢 |
精密級 |
普通級 |
0.5 mm2 |
1.0mm2 |
1.5mm2 |
1.5mm2 |
|||
|
-25~200 |
8137 |
±60 |
±100 |
900 |
2.20 |
1.10 |
0.73 |
0.44 |
|
五、交貨長度
1、一次訂貨電纜總長度不低于100米。
2、長度計量誤差應不超過±0.5%。
