TYPE-6KV高壓軟電纜

閱讀次數：3332 發布時間：2016/1/17 10:39:35

當前位置：首頁 >> 新聞中心 >> TYPE-6KV高壓軟電纜

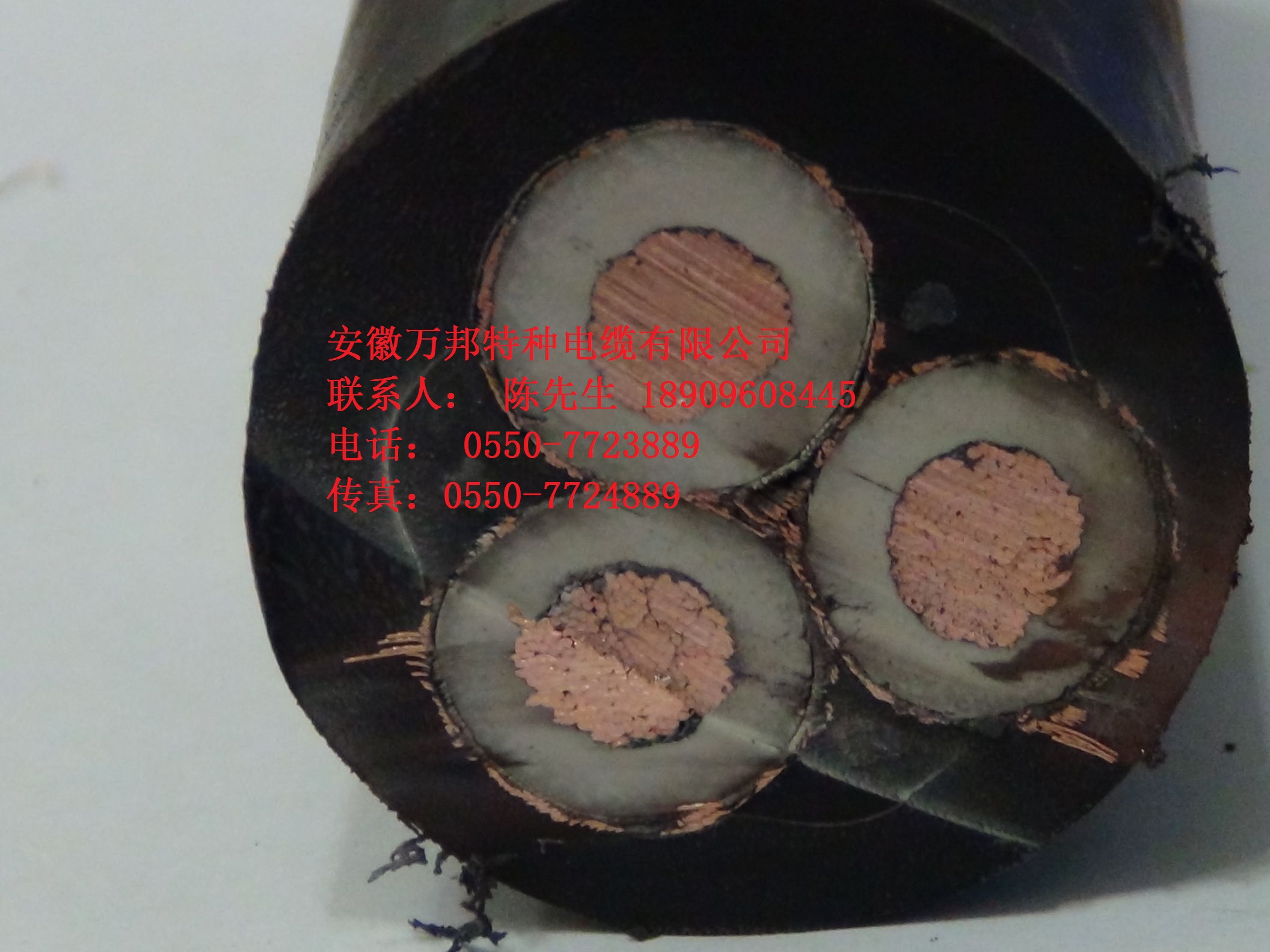

TYPE-6KV高壓軟電纜

TYPE-6KV高壓軟電纜

該柔軟電纜主要用作長臂采煤機電纜，連續采煤機和外圍長臂電纜。電纜含3根中心監視導體用于接地連續性檢測和控制電路。
»» 標準............................................................................................................................
AS/NZS 1802:2003
AS/NZS 1125
AS/NZS 3808
AS/NZS 5000.1
»» 結構............................................................................................................................
3×導體：柔軟的多股鍍錫退火銅導體。
導體屏蔽：半導材料（用于電壓為3.3/3.3kV及以上的電纜）。
絕緣：EPR。
絕緣屏蔽：半導橡膠。
支架分隔器：半導PCP。
總芯線屏蔽：半導PCP填充及覆層。
3×隙間接地線：柔軟的多股鍍錫銅導體及半導PCP覆層。
3×中心延伸監視線芯：柔軟的多股鍍錫銅導體與EPR覆層。
紡織加強件：寬松編織加強件。
護套：重型PCP護套。重型CPE/CSP護套可選。

Dimensions and Weight

尺寸和重量

Nominal Conductor Area	StrandSize	Insulation Thickness	Earth Conductor	Pilot Conductor	Thickness of Sheath Including SC PCP Layer	Nominal Overall Diameter	Nominal Weight
StrandSize	Thickness of Covering	StrandSize	Thickness of Covering
mm²	No/mm	mm	No/mm	mm	No/mm	mm	mm	mm	kg/100m
Type 245.1
16	133/0.40	2.0	69/0.25	1.8	28/0.25	0.8	4.1	42.6	235
25	259/0.36	1.6	91/0.25	1.8	28/0.25	0.8	4.2	43.4	269
35	287/0.40	1.6	140/0.25	1.4	28/0.25	0.8	4.4	45.6	315
50	703/0.30	1.7	120/0.30	1.0	28/0.25	0.8	4.8	48.4	390
70	988/0.30	1.8	180/0.30	1.0	28/0.25	0.8	5.1	53.9	501
95	1332/0.30	2.0	150/0.30	1.0	28/0.25	0.8	5.6	60.4	630
120	1702/0.30	2.1	195/0.30	1.2	28/0.25	0.8	6.0	65.5	765
150	2146/0.30	2.3	235/0.30	1.2	28/0.25	0.8	6.3	70.5	915
Type 245.3
25	259/0.36	3.0	91/0.25	1.5	28/0.25	0.8	5.2	51.1	338
35	287/0.40	3.0	140/0.25	1.0	28/0.25	0.8	5.4	54.5	398
50	703/0.30	3.0	120/0.30	1.0	28/0.25	0.8	5.7	56.8	490
70	988/0.30	3.0	180/0.30	1.2	28/0.25	0.8	6.0	61.2	592
95	1332/0.30	3.0	235/0.30	1.2	28/0.25	0.8	6.4	66.6	739
120	1702/0.30	3.0	300/0.30	1.2	28/0.25	0.8	6.7	71.0	870
150	2146/0.30	3.0	375/0.30	1.2	28/0.25	0.8	7.0	75.2	1028
Type 245.6
50	703/0.30	5.0	120/0.30	1.4	28/0.25	0.8	6.7	67.2	635
70	988/0.30	5.0	180/0.30	1.4	28/0.25	0.8	7.0	71.7	755
95	1332/0.30	5.0	235/0.30	1.4	28/0.25	0.8	7.4	77.1	905
120	1702/0.30	5.0	300/0.30	1.4	28/0.25	0.8	7.7	81.3	1050
150	2146/0.30	5.0	375/0.30	1.4	28/0.25	0.8	8.0	85.8	1210
