ASTP-120Ω鎧裝型雙絞屏蔽電纜 RS485通訊線（兩線制、四線制、六線制）

一﹑產品用途及特點

本產品適用于485等同性設備做數據信號傳輸。

二﹑執行標準

參照UL AWM 2919文件

三、使用特性

1.電纜長期使用溫度：-40～70℃

2.最低環境溫度：固定敷設-40℃非固定敷設-15℃。

3.電纜敷設溫度：   不低于0℃

4. RS 485通訊電纜型電纜彎曲半徑應不小于電纜直徑的10倍。 www.unitedco.cn

四、型號、名稱及用途

型號：RS 485

規格：1對截面積0.2 ,0.5,0.75,1.0,1.5（也可根據要求定做2-24對電纜）

名稱：聚乙烯絕緣聚氯乙烯護套485通訊電纜

用途：用于485等同性設備做數據信號傳輸，使用移動或固定敷設

五、產品主要技術指標

項目	單位	0.2 mm2	0.5 mm2	0.75 mm2	1.0 mm2	1.5 mm2
20℃時導體直流電阻不大于	Ω/km	18.8	18.8	18.8	18.8	18.8
電纜工作電容不大于	uf/km	0.06	0.06	0.06	0.06	0.06
耐交流工頻電壓	KV/min	3KV/5min	3KV/5min	3KV/5min	3KV/5min	3KV/5min
電纜電感不大于	uH/km	800	800	800	800	800
遠端串音衰減	dB/km	70	70	70	70	70



六、電纜規格





規格 芯數×截面積 mm2	導體結構 根數/直徑	絕緣標稱厚度 mm	線芯顏色	導體絕緣外徑 mm	電纜參考外徑 mm
1×2×0.2	7/0.2	0.5	白-蘭	1.6	6.2
1×2×0.5	16/0.2	0.5	白-蘭	1.94	7
1×2×0.75	24/0.2	0.6	白-蘭	2.4	8.4
1×2×1.0	32/0.2	0.6	白-蘭	2.48	8.6
1×2×1.5	48/0.2	0.7	白-蘭	3	9.6

七、型號意義

軟芯導體結構

銅質線芯

聚乙烯絕緣

鋁箔屏蔽

聚氯乙烯護套

鍍錫銅絲編織屏蔽

八、產品結構

1、產品結構描速：特性阻抗120歐姆，導體為2芯多股鍍錫電解銅絲絞合而成，分色絕緣宜于安裝識別，鋁塑復合膜100%覆蓋+鍍錫銅絲90%覆蓋共二重屏蔽，附加獨立多股絞合鍍錫銅絲接地導體（7/0.2），灰色聚氯乙烯護套

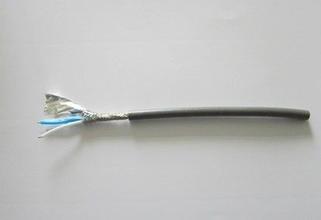

2、產品結構示意圖

1----------------------------------對絞軟線芯

2----------------------------------鋁箔+鍍錫銅絲90%覆蓋屏蔽

3----------------------------------對絞組鋁箔分屏蔽

4----------------------------------工業灰色PVC護套

5----------------------------------------------------------多股絞合鍍錫銅絲接地導體（7/0.2）

九、技術要求

導體

導體表面應光潔、無油污、無損傷絕緣的毛刺、銳邊以及凸起或斷裂的單線。

20℃時電纜導體的直流電阻應符合技術指標的要求。

絕緣

絕緣采用低密度聚乙烯電纜料

絕緣應緊密擠包在導體上，且應容易剝落而不損傷導體。絕緣表面應光滑，色澤均勻，不應有裂縫及其他損傷。絕緣標稱厚度應符合下表規定。絕緣厚度的平均值應不小于標稱值，其最薄處厚度應不小于標稱值的90%~0.1mm。

絕緣性能要求

絕緣線芯在20℃時絕緣電阻應不小于5000MΩ·km。

纜芯

2芯線芯應采用對絞，絞合節距為30-60mm

隔離帶

隔離帶采用耐高溫聚脂膜重疊繞包。繞包帶應扎緊，其重疊部分應不小于帶寬的20%，最小不得低于3mm。

編織屏蔽

鍍錫圓銅線編織屏蔽其編織密度應不小于90%。編織用圓銅線的標稱直徑應為0.12。

屏蔽層不允許整體接續，露出的銅線頭應修齊。每1米長度上允許更換金屬線錠一次。



外護套

采用灰色聚氯乙烯電纜料。

外護套應緊密擠包在纜芯、屏蔽層上，且應容易剝離而不損傷絕緣、內護層、屏蔽層。外護套表面應平整，色澤均勻，無裂縫、氣泡、夾雜或其他機械損傷。

外護套的標稱厚度應符合標準中規定。

外護套的平均厚度值應不小于規定的標稱值，最薄點厚度應不小于標稱值的85%~0.1mm。

成品電纜

電纜導電線芯不得有斷線、對間連電、混線現象。

電纜工作對的直流電阻差應不大于環阻的2%。

耐交流電壓性能：電纜絕緣線芯間及絕緣線芯與屏蔽間應能經受歷時 5min、3.0kv交流電壓的試驗，不允許有擊穿和閃絡現象。

交貨長度：

• 電纜交貨長度應不小于200m；
• 用戶對供貨長度有特殊要求時，可根據雙方協議長度交貨。







---
