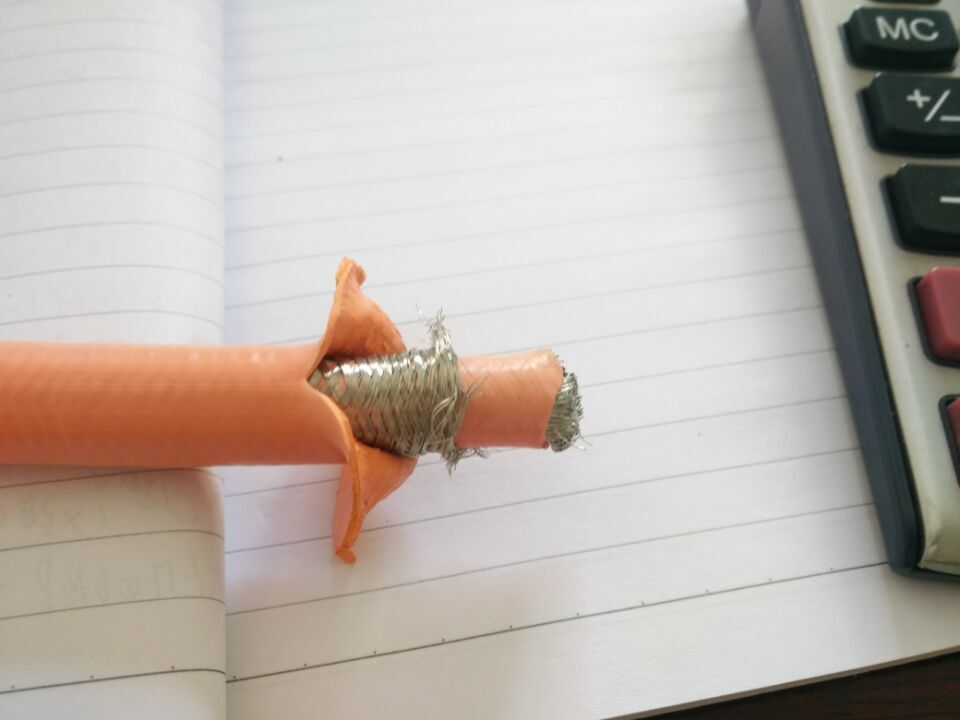

充電樁電纜-新能源電動車輛用屏蔽電力電纜
導體類型：導體采用多股精絞無氧銅絲而成，柔韌性強。
絕緣特性：特種改性耐高溫彈性體材料絕緣，耐油耐水耐腐蝕，耐高低溫，機械強度較高，化學穩定性及介電性能優良，產品性能佳，使用安全。
適用環境：-40℃~125℃
適用產品：適用汽車充電樁設備，移動便攜式充電電線電纜裝置（彈簧線系列），電動汽車內部用線（電池線）/電機線
使用特性：1、本電纜在充電過程中對電壓，電流等的信號控制和傳輸網絡系統具有耐高壓，耐高溫，防電磁干擾，信號傳輸穩定，抗歪折10000次以上，耐磨50000次以上，耐磨50000次以上，耐油，防水，耐酸堿，耐UV等特性。
2、產品同心度好，可達80%以上，使電纜耐高壓性能穩定可靠。
3、產品最小彎曲為4D,便于狹小空間轉角布線之間使用。產品具有高柔性特性，十分方便車載布線使用。
4、產品額定溫度125℃，這對采用一次成型的柔軟級絕緣材料是很大的技術進步和提升，對保證電纜具有柔性性能和提高電纜的載流能力十分重要。
|
品 名 |
快充系列 |
||
|
參考標準 |
ISO6722:2006,UL62 |
認證檔案號 |
E345899 |
|
額定溫度 |
125℃ |
額定電壓 |
見下表 |
|
絕緣材質 |
環保耐高溫TPE |
護套材質 |
環保耐高溫TPE |
|
芯線數量 |
按客戶需求 |
標稱截面 |
按客戶需求 |
|
用 途 |
適用汽車充電樁設備，移動便攜式充電電線電纜裝置（彈簧線系列），電動汽車內部用線（電池線）/電機線 |
| 產品名稱:新能源電動車輛用屏蔽電力電纜 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 產品型號:QB－B、QB－C 、QB－D | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 工作溫度:B級：-40～105，C級：-40～125，D級：-40～150°C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 產品特性:用于電動車輛,燃料電池車輛和混合動力車輛，用于驅動電力傳輸。柔軟易彎曲，抗電磁干擾符合EMC要求。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 詳細介紹: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
最低 ~ 最高工作溫度范圍：
-40~105℃，Ｂ級 -40~125℃，Ｃ級 -40~150℃，D級 最小彎曲半徑：3D 標稱電壓DC/AC U0=600 V 結構： 導體：軟銅絞線 絕緣：B級，PVC；C級，D級 交聯聚烯烴 屏蔽：鍍錫銅絲編織，密度在90%以上 護套：B 級，PVC；C 級，D級，交聯聚烯烴 電纜顏色：橙色 執行標準：FORCE-S61標準 規格尺寸：
|
