ZRC-DJVPVR計算機電纜

閱讀次數：2831 發布時間：2015/7/31 8:32:52

當前位置：首頁 >> 新聞中心 >> ZRC-DJVPVR計算機電纜

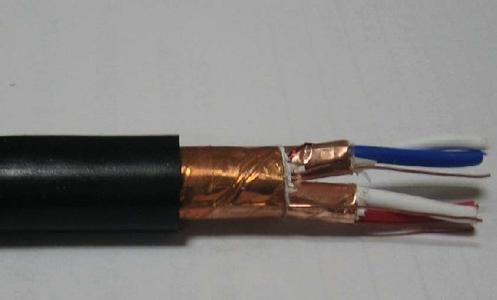

ZRC-DJVPVR計算機電纜

【簡單介紹】

ZRC-DJVPVR計算機電纜適用于電子計算機系統、監控回路，發電、冶金、石化等工礦企業，高溫場合下集散系統、電子計算機系統、自動化系統的信號傳輸及檢測儀器、儀表等連接用多對屏蔽電纜。

【詳細說明】

一、ZRC-DJVPVR計算機電纜執行標準

　　Q/321084 HL06-2000、Q-321084 HL01-2001等效采用于英國BS5308-86
二、ZRC-DJVPVR計算機電纜使用特性
     額定電壓U0/U:450/750V
     最高工作溫度: 一般型不超過70℃
     交聯聚乙烯不超過90℃
     耐熱105℃的最高不超過105℃
     氟塑料絕緣不超過200℃和260℃
     最低環境溫度: 固定敷設-40℃、非固定敷設-15℃
     最小彎曲半徑: 無鎧裝層電纜應不小于電纜外徑的6倍
     帶鎧裝層電纜應不小于電纜外徑的12倍

三、ZRC-DJVPVR計算機電纜型號名稱

型號	名稱
聚乙烯絕緣聚氯乙烯護套計算機電纜
DJYPV	銅芯聚乙烯絕緣銅絲編織分屏蔽聚氯乙烯護套電子計算機電纜
DJYPVP	銅芯聚乙烯絕緣銅絲編織分屏蔽銅絲編織總屏蔽聚氯乙烯護套電子計算機電纜
DJYVP	銅芯聚乙烯絕緣銅絲編織總屏蔽聚氯乙烯護套電子計算機電纜
DJYP2V	銅芯聚乙烯絕緣銅帶分屏蔽聚氯乙烯護套電子計算機電纜
DJYP2VP2	銅芯聚乙烯絕緣銅帶分屏蔽及銅帶總屏蔽聚氯乙烯護套電子計算機電纜
DJYVP2	銅芯聚乙烯絕緣銅帶總屏蔽聚氯乙烯護套電子計算機電纜
DJYP3V	銅芯聚乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽聚氯乙烯護套電子計算機電纜
DJYP3VP3	銅芯聚乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽及鋁箔/塑料薄膜復合帶總屏蔽聚氯乙烯護套電子計算機電纜
DJYVP3	銅芯聚乙烯絕緣鋁箔/塑料薄膜復合帶總屏蔽聚氯乙烯護套電子計算機電纜
DJYPV22	銅芯聚乙烯絕緣銅絲編織分屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜
DJYPVP22	銅芯聚乙烯絕緣銅絲編織分屏蔽及銅絲編織總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜
DJYVP22	銅芯聚乙烯絕緣銅絲編織總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜
DJYP2VP2-22	銅芯聚乙烯絕緣銅帶總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜
DJYVP2-22	銅芯聚乙烯絕緣銅帶分屏蔽及銅帶總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜
DJYP3V22	銅芯聚乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜
DJYP3VP3-22	銅芯聚乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽及鋁箔/塑料薄膜復合帶總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜
DJYVP3-22	銅芯聚乙烯絕緣鋁箔/塑料薄膜復合帶總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜
交聯聚乙烯絕緣聚氯乙烯護套計算機電纜
DJYJPV	銅芯交聯聚乙烯絕緣銅絲編織分屏蔽聚氯乙烯護套電子計算機電纜
DJYJP2V	銅芯交聯聚乙烯絕緣銅帶分屏蔽聚氯乙烯護套電子計算機電纜
DJYJP3V	銅芯交聯聚乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽聚氯乙烯護套電子計算機電纜
DJYJVP	銅芯交聯聚乙烯絕緣銅絲編織總屏蔽聚氯乙烯護套電子計算機電纜
DJYJVP2	銅芯交聯聚乙烯絕緣銅帶總屏蔽聚氯乙烯護套電子計算機電纜
DJYJVP3	銅芯交聯聚乙烯絕緣鋁箔/塑料薄膜復合帶總屏蔽聚氯乙烯護套電子計算機電纜
DJYJPVP	銅芯交聯聚乙烯絕緣銅絲編織分屏蔽及總屏蔽聚氯乙烯護套電子計算機電纜
DJYJP2VP2	銅芯交聯聚乙烯絕緣銅帶分屏蔽及總屏蔽聚氯乙烯護套電子計算機電纜
DJYJP3VP3	銅芯交聯聚乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽及總屏蔽聚氯乙烯護套電子計算機電纜
DJYJPV22	銅芯交聯聚乙烯絕緣銅絲編織分屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜
DJYJP2V22	銅芯交聯聚乙烯絕緣銅帶分屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜
DJYJPVP-22	銅芯交聯聚乙烯絕緣銅絲編織分屏蔽總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜
DJYJP2VP2-22	銅芯交聯聚乙烯絕緣銅帶分屏蔽及總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜
DJYJP3VP3-22	銅芯交聯聚乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽及總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜
DJYJVP-22	銅芯交聯聚乙烯絕緣銅絲編織總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜
DJYJVP2-22	銅芯交聯聚乙烯絕緣銅帶總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜
DJYJVP3-22	銅芯交聯聚乙烯絕緣鋁箔/塑料薄膜復合帶總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜
聚氯乙烯絕緣聚氯乙烯護套計算機電纜
DJVPV	銅芯聚氯乙烯絕緣銅絲編織分屏蔽聚氯乙烯護套電子計算機電纜
DJVP2V	銅芯聚氯乙烯絕緣銅帶分屏蔽聚氯乙烯護套電子計算機電纜
DJVP3V	銅芯聚氯乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽聚氯乙烯護套電子計算機電纜
DJVVP	銅芯聚氯乙烯絕緣銅絲編織總屏蔽聚氯乙烯護套電子計算機電纜
DJVVP2	銅芯聚氯乙烯絕緣銅帶總屏蔽聚氯乙烯護套電子計算機電纜
DJVVP3	銅芯聚氯乙烯絕緣鋁箔/塑料薄膜復合帶總屏蔽聚氯乙烯護套電子計算機電纜
DJVPVP	銅芯聚氯乙烯絕緣銅絲編織分屏蔽及總屏蔽聚氯乙烯護套電子計算機電纜
DJVP2VP2	銅芯聚氯乙烯絕緣銅帶分屏蔽及總屏蔽聚氯乙烯護套電子計算機電纜
DJVP3VP3	銅芯聚氯乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽及總屏蔽聚氯乙烯護套電子計算機電纜
DJVPV22	銅芯聚氯乙烯絕緣銅絲編織分屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜
DJVP2V22	銅芯聚氯乙烯絕緣銅帶分屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜
DJVP3V22	銅芯聚氯乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜
DJVVP-22	銅芯聚氯乙烯絕緣銅絲編織總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜
DJVVP2-22	銅芯聚氯乙烯絕緣銅帶總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜
DJVVP3-22	銅芯聚氯乙烯絕緣鋁箔/塑料薄膜復合帶總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜
DJVPVP-22	銅芯聚氯乙烯絕緣銅絲編織分屏蔽及總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜
DJVP2VP2-22	銅芯聚氯乙烯絕緣銅帶分屏蔽及總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜
DJVP3VP3-22	銅芯聚氯乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽及總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜

    ①例1：聚乙烯絕緣聚氯乙烯護套１２對每單元二芯（兩芯組）　導體為0.75mm2計算機電纜表示為：
       1.銅絲編織分屏蔽（A類導體） DJYPV　12×(2×0.75)A
       2.銅絲編織分屏蔽及總屏蔽（B類導體）DJYPVP　12×(2×0.75)B
       3.銅絲編織總屏蔽（R類導體） DJYVP　12×(2×0.75)R
       4.銅帶分屏蔽（B類導體） DJYP2V　12×(2×0.75)B
       5.鋁箔/塑料復合膜分屏蔽及總屏蔽(R類導體)DJYP3VP3　12×(2×0.75)R
       6.銅絲編織分屏蔽鋼帶鎧裝（A類導體） DJYPV22　12×(2×0.75)
       7.銅帶分屏蔽及總屏蔽鋼帶鎧裝（B類導體）DJVP2VP2-22　12×(2×0.75)B
       8.鋁箔/塑料復合膜總屏蔽鋼帶鎧裝(A類導體)DJYPVP3-22　12×(2×0.75)A
    ②例2:銅芯聚乙烯絕緣及聚氯乙烯護套10對每單元三芯(三芯組) 導體為1.0mm2計算機電纜表示為：
       1.銅絲編織分屏蔽（B類導體） DJYPV　10×(3×1.0)B
       2.鋁箔/塑料復合膜分屏蔽及總屏蔽(R類導體)DJYP3VP3　10×(3×1.0)R
       3.銅帶總屏蔽（A類導體） DJYVP2　10×(3×1.0)A
       4.銅絲編織分屏蔽鋼帶鎧裝（B類導體） DJYPV22　10×(3×1.0)B

四、ZRC-DJVPVR計算機電纜型號規格范圍

型號

對數

標稱截面(mm2)

DJVPV	DJPV	DJYPV	DJYP3V
DJVP2V	DJYP2V	DJVP3V	DJYJVP
DJYJP3V	DJVVP	DJYVP	DJVPV3
DJVVP2	DJYVP2	DJYJVP2	DJYPVP
DJYJPVP	DJYJVP3	DJVPVP	DJYJP2VP2
DJYJPVP	DJVP2VP2	DJYP2VP2
DJVP3VP3	DJYP3VP3	DJVP2V

2-37

0.5,0.6,0.75,1.0,1.5

DJVP2V22	DJYP2V22	DJYJP2V22
DJVP3V22	DJYP3V22	DJYJP3V22
DJVVP2-22	DJYVP2-22	DJYJVP2-22
DJVVP3-22	DJYVP3-22	DJYJVP3-22
DJVP2VP2-22	DJYP2VP2-22	DJYJP2P2-22
DJVP3VP3-22	DJYP3VP3-22	DJYJP3VP3-22

4-37

說明：1、可根據需要生產耐火計算機電纜，如NHDJYVP等
2、需阻燃型加特征代號“ZR”，如ZR-DJYVP等
3、耐高溫計算機電纜，如“DJFPVP”
五、ZRC-DJVPVR計算機電纜型號說明表

項目	代號	含義
阻燃代號	/ ZR DDZ WDZ	非阻燃可省略阻燃 (A、B、C三級) 低煙低鹵阻燃無鹵低煙阻燃
系列代號	DJ 、J	電子計算機（包括DCS系統）和電動儀表用
絕緣材料	Y YJ V V D E F VD	聚乙烯 PE 交聯聚乙烯 XLPE 聚氯乙烯 PVC 低煙低鹵聚氯乙烯低煙無鹵聚氯乙烯 F46絕緣低煙低鹵聚氯乙烯
屏蔽材料	P P1 P2 P3	銅絲編織屏蔽鍍錫銅絲編織屏蔽銅帶繞包鋁/塑復合膜繞包
護套材料	Y V VD E F	聚乙烯 PE 聚氯乙烯 PVC 低煙低鹵聚氯乙烯低煙無鹵聚稀烴 F46護套
鎧裝材料	22 23	鋼帶鎧裝細鋼絲鎧裝
導體種類	A B R	單股導體七股絞合導體多股軟導體

六、ZRC-DJVPVR計算機電纜產品主要技術性能

性能項目	單位	技術指標
PE絕緣	PVC絕緣
20時絕緣電阻≥	任一線對導體間	MΩ.Km	5000	25
線對屏蔽間	1	1
工作電容(1KHz)≤	3型	pF/m	75	200
1型和2型	90
電容不平衡(1KHz)≤	pF/m	1	/
電感電阻比≥	截面	uH/Ω
0.5m㎡	20	20
0.75m㎡	20	20
1.0m㎡	25	25
1.5m㎡	35	35
屏蔽抑制系數			0.01	0.01
試驗電壓		V/5min	2000	2000
阻燃性		符合GB12666-90要求

七、ZRC-DJVPVR計算機電纜導體技術參數

標稱截面(m㎡)	導體結構	20時導體電阻Ω/Km
種類	根數/單線標稱直徑	不鍍錫	鍍錫
0.5	R(5)	16/0.20	39.0	40.1
0.75	A(1)	1/0.97	24.5	24.8
0.75	B(2)	7/0.37	24.5	24.8
0.75	R(5)	24/0.20	26.0	24.8
1.0	A(1)	1/1.13	18.1	26.7
1.0	B(2)	7/0.43	18.1	18.2
1.0	R(5)	32/0.20	19.5	20.0
1.5	A(1)	1/1.38	12.1	12.2
1.5	B(2)	7/0.52	12.1	12.2
1.5	R(5)	30/0.25	13.3	13.7

八、ZRC-DJVPVR計算機電纜生產范圍

標稱截面(mm2)	導體種類	每組線芯數	生產范圍
1類	2類	3類
0.5	1/0.80	7/0.30	16/0.20	二芯、三芯	1-19對
0.75	1/0.97	7/0.37	24/0.20	二芯、三芯	1-19對
1.0	1/1.13	7/0.43	32/0.20	二芯、三芯	1-19對
1.5	1/1.38	7/0.52	30/0.25	二芯、三芯	1-19對
