KVCY電纜KVCY風能電纜KVCY風能發電電纜KVCY屏蔽電纜

KVCY風能電纜

產品標準：QB/TWB2002-06
適用范圍：
KVCY風能發電用屏蔽控制電纜適用于風機機艙內自由懸掛或固定安裝。
型號名稱 http://www.unitedco.cn

型號	名稱
KVCY	風能發電用屏蔽控制電纜

環境條件
海拔高度：1000m
周圍空氣溫度：多年平均氣溫：10℃
極端最高氣溫：50℃
極端最低氣溫：-42℃
平均相對濕度：多年平均值：80%
耐受地震能力：水平加速度：0.2g
垂直加速度：0.1g
安全系數：1.67
其中g為重力加速度，其值為9.8m/s2
極大風速：30.0m/s
電纜敷設范圍

KVCY屏蔽風能發電電纜
電纜主要敷設范圍為風機機艙內，可能有機械潤滑油泄漏或溢出的空間內敷設。
使用特性
額定電壓U0/U為300/500V；
電纜的長期工作環境溫度：
移動狀態：-5～+70℃；
固定狀態：-40～+70℃；
電纜的敷設環境溫度不低于-5℃；
電纜的最小允許彎曲半徑：
移動狀態：10d
固定狀態：5d d——電纜外徑
產品介紹

KVCY屏蔽電纜
導體
導體應符合IEC60228規定的第五種不鍍錫導體規定的要求。
導體表面應光潔、無油污、無損傷絕緣的毛刺，以及凸起或斷裂的單線。
隔離層
每根導體外面包覆一層由合適材料制成的隔離層。
絕緣
絕緣厚度的標稱值應符合IEC 60227-7的規定，絕緣厚度的平均值應不小于標稱值，其最薄處厚度應不小于標稱值的90%—0.1mm。
絕緣采用PVC絕緣，其性能應符合IEC 60227-1中表1規定的PVC/D型絕緣料的規定。絕緣應緊密擠包在導體上，且應容易剝離而不損傷絕緣體、導體或鍍層。絕緣表面應平整、色澤均勻。
絕緣線芯采用數字標志以示識別，并應符合DIN VDE 0293的規定，黃-綠色接地線放于纜芯最外層（3芯及以上電纜）。

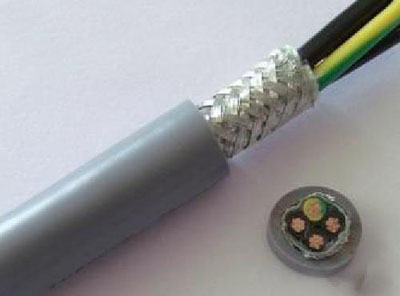

屏蔽
屏蔽層采用鍍錫銅絲編織，編織密度應不低于85%。
護套
護套厚度的標稱值應符合IEC 60227-7的規定，并且外護套的平均值應不小于標稱值，其最薄處厚度應不小于標稱值的85%-0.1mm。
護套采用柔軟PVC混合材料，其性能應符合IEC 60227-1中表2的規定PVC/ST5型的規定。護套應緊密擠包在絞合的絕緣線芯或包覆層上，并且，電纜外護套表面應光潔，色澤均勻。
電纜的外徑應符合IEC 60227-7的規定。護套顏色為灰色或黑色。
成品電纜
成品電纜20℃時導體直流電阻值應不大于IEC60228中的規定。
成品電纜及絕緣線芯應能經受規定的交流額定電壓2500V耐壓試驗，要求5分鐘內不發生擊穿。
成品電纜線芯絕緣電阻應不小于20MΩ•km。
成品電纜絕緣的機械物理性能應符合IEC 60227-1的規定。
成品電纜護套的機械物理性能應符合IEC 60227-1的規定。
成品電纜應能通過EN 50265-2-1或IEC 60332-1規定的燃燒試驗。
成品電纜20℃時屏蔽阻抗應不大于10Ω/km。

（一）用途

產品適用于風力發電設備中葉輪機及固定安裝塔內貨其類似場合的1.8/3kV及以下風力發電用耐扭曲軟電纜。

（二）型號、名稱

1、型號代號的含義

風力發電用電纜系列代號 FD

阻燃C類 ZC（如用戶要求）

低煙無鹵阻燃C類 WDZC（如用戶要求）

銅導體（T）省略

乙丙橡皮絕緣或其他相當的合成彈性體絕緣 E

硅橡膠橡皮或其相當混合物絕緣 G

硅橡膠橡皮或其相當混合物護套 G

聚氨酯彈性體護套(TPU) U

氯磺化聚乙烯橡皮或其他相當的合成彈性體護套 H

氯丁橡皮或其他相當的合成彈性體護套 F

熱塑性彈性體護套 S

適應的最低環境溫度： -55℃ （耐嚴寒型） -55

-40℃ （耐寒型） -40

-25℃： -25

2、型號、名稱

表1 電纜的型號和名稱

型號	額定電壓	名稱
FDEF-25（-40）	450/750V 0.6/1kV 1.8/3kV	銅芯乙丙橡皮絕緣氯丁橡皮護套風力發電用（耐寒）耐扭曲軟電纜
FDES-25（-40）		銅芯乙丙橡皮絕緣熱塑彈性體護套風力發電用（耐寒）耐扭曲軟電纜
FDGG-40(-55)		銅芯硅橡膠橡皮絕緣硅橡膠橡皮護套風力發用電耐寒(耐嚴寒)耐扭曲軟電纜
FDGU-40(-55)		銅芯硅橡膠橡皮絕緣聚氨酯彈性體護套風力發電用耐寒(耐嚴寒)耐扭曲軟電纜
FDEU-40(-55)		銅芯乙丙橡皮絕緣聚氨酯彈性體護套風力發電用耐寒(耐嚴寒)耐扭曲軟電纜
FDEG-40(-55)		銅芯乙丙橡皮絕緣硅橡膠橡皮護套風力發電用耐寒(耐嚴寒)耐扭曲軟電纜
FDEH-25(-40）		銅芯乙丙橡皮絕緣氯磺化聚乙烯橡皮護套風力發電用（耐寒）耐扭曲軟電纜

（三）規格

表2 電纜的規格

型號	額定電壓	芯數	標稱截面mm²
FDEF FDES FDGG FDGU FDEU FDEG FDEH FDES	450/750V 0.6/1 kV	2	1～25
		3	1～300
		3+1	4～185
		4	1～300
		5	1～25
		6～36	1.5～4
	1.8/3kV	1	10～400
	1.8/3kV	3	10～240
