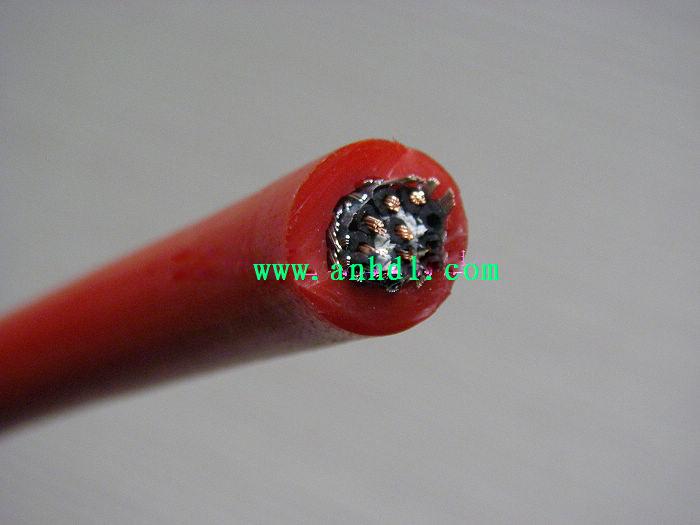

KFGRP 44*1.5耐高溫屏蔽控制電纜
高溫控制電纜分二大類：
一類：氟塑料絕緣耐高溫控制電纜
二類：硅橡膠絕緣控制電纜
氟塑料絕緣耐高溫控制電纜
一、適用范圍
本產品適用于交流額定電壓450/750V及以下電器儀表的連接線和自動控制系統的傳輸線，它與普通塑料絕緣控制電纜相比，絕緣采用氟塑料，產品具有比普通控制電纜更高的耐熱等級，具有耐油、防水、耐磨、耐腐蝕性氣體、耐老化、不燃燒等優異性能，主要適用于冶金、電力、石化等行業具有移動耐溫等特殊要求的場合。
二、使用特性
1、交流額定電壓：U0/U為450/750V。
2、電纜導體長期允許工作溫度為： 氟塑料外護層為200℃,聚氯乙烯外護層為105℃,硅橡皮外護層為180℃ 。
3、電纜的敷設溫度應不低于：聚氯乙烯護套電纜0℃,硅橡皮護套電纜-20 ℃,氟塑料護套電纜-20℃。
4、電纜允許彎曲半徑：無鎧裝層的電纜,應不小于電纜外徑的6倍；有鎧裝層的電纜或帶銅帶屏蔽結構的電纜,應不小于電纜外徑的12倍；有屏蔽層結構的軟電纜,應不小于電纜外徑的6倍。
三、型號及規格
1、電纜的型號及名稱如表1。
表1
型 號
名 稱
氟塑料絕緣氟塑料護套控制電纜
KFFP
氟塑料絕緣氟塑料護套銅絲編織屏蔽控制電纜
KFFR
氟塑料絕緣氟塑料護套控制軟電纜
氟塑料絕緣氟塑料護套銅絲編織屏蔽控制軟電纜
KFV
氟塑料絕緣聚氯乙烯護套控制電纜
KFVP
氟塑料絕緣聚氯乙烯護套銅絲編織屏蔽控制電纜
KFVR
氟塑料絕緣聚氯乙烯護套控制軟電纜
氟塑料絕緣聚氯乙烯護套銅絲編織屏蔽控制軟電纜
KFV22
氟塑料絕緣鋼帶鎧裝聚氯乙烯護套控制電纜
KFVP22
氟塑料絕緣鋼帶鎧裝聚氯乙烯護套銅絲編織屏蔽控制電纜
KFVR22
氟塑料絕緣鋼帶鎧裝聚氯乙烯護套控制軟電纜
KFVRP22
氟塑料絕緣鋼帶鎧裝聚氯乙烯護套銅絲編織屏蔽控制軟電纜
KFG
氟塑料絕緣硅橡皮護套控制電纜
KFGP
氟塑料絕緣硅橡皮護套銅絲編織屏蔽控制電纜
KFGR
氟塑料絕緣硅橡皮護套控制軟電纜
KFGRP
氟塑料絕緣硅橡皮護套銅絲編織屏蔽控制軟電纜
注：產品根據用戶需要，可生產其它護層結構的電纜，也可生產阻燃、耐火型產品。
2、電纜的標記如表2。
表2
項 目
代 號
說 明
阻燃特性
阻燃
系列代號
K
控制電纜
絕緣材料
F
氟塑料（F46）
護套材料
F
氟塑料（F46）
G
硅橡皮
V
聚氯乙烯
屏蔽材料
P
銅絲編織屏蔽
鎧裝材料
22
鋼帶鎧裝聚氯乙烯護套
導體結構
A
較硬導體
B
較軟導體
R
多股絞合導體
四、技術要求
1、成品電纜導體直流電阻應符合GB/T 3956-1997的規定。
2、成品電纜經受交流50Hz、2.5kV/5min電壓試驗不擊穿。
