特種車輛高壓扁平電纜YJGCFB 4*35+6FO

閱讀次數：3207 發布時間：2014-2-25 11:45:42

當前位置：首頁 >> 新聞中心 >> 特種車輛高壓扁平電纜YJGCFB 4*35+6FO

GKFB-10kV（扁型軟電纜）

1. 特種車輛高壓扁平電纜YJGCFB 4*35+6FO

一、權利要求書

1．特種車輛高壓扁平電纜，包括有導體、絕緣層和護套層，其特征在于所述的導體由鍍錫六類特軟銅絲束絲，導體外有無紡布層，無紡布層外有進口硅橡膠絕緣層，絕緣層外有扁平護套層。

2．根據權利1所述的特種車輛用高壓扁電纜，其特征在于所述的進口硅橡膠絕緣和扁平護套。

二、說明書

1.技術領域：

本實用新型主要一種電纜，尤其是一種特種車輛用高壓扁平電纜。

2.背景技術

目前，國內外特種車輛配套用電纜對于性能、使用壽命等要求越來越高，即要求電纜具有優異的柔軟性能，又要求具有較高的耐壓性以及具有綠色環保性能。在這種矛盾的情況下，現有技術的特種車輛電纜已不完全適應時代的發展。目前國內還沒有技術能改善特種車輛用電纜的耐高壓型，以及沒有提高電纜載流量、節約能源、綠色環保的技術。

3.實用新型內容

本實用新型目的就是為了彌補已有的技術缺陷，提供一種特種車輛用高壓扁平電纜，它具有耐10KV高壓性能、耐油性、綠色環保、高柔軟性、彎曲性能以及使用壽命長等特點。

本實用新型是通過以下技術方案實現的：

特種車輛高壓扁電纜，包括所用導體，其特征在于所述的導體由鍍錫六類特軟銅絲束絲，在束絲生產工藝中，束絲節距倍數不大于束絲導體外徑的14倍，從而保證了電纜導體圓整，外徑小，導電率高，柔軟性好等特點，提高了電纜的耐壓等級以及彎曲使用性能。本實用新型采用無紡布提高了電纜的絕緣電氣性能以及保護絕緣與導體的粘連及損傷;絕緣層材料采用耐高溫進口硅橡膠，該材料不含對環境和人體有害的物質，具有優異的耐高溫、高壓性能并且是綠色環保的，也確保本實用新型發明電纜具有優良的耐高壓、耐高溫、耐油、阻燃等性能。

本實用新型電纜的優點是：本實用新型電纜具有良好的物理機械性能和優越的

耐高壓性能，不僅是低煙無鹵產品，更是具備綠色環保要求，符合綠色環保、節約資源的要求。

4.附圖說明：

附圖為本實用新型的截面示意圖。

5具體實施方式：

特種車輛用高壓扁電纜，包括有導體1，導體由鍍錫六類特軟銅絲束絲，導體外有無紡布層2，無紡布層外有進口硅橡膠絕緣層3，絕緣層外有扁平護套4.

三、說明書摘要

本實用新型公開了特種車輛高壓電纜，包括導體，所述的導體由鍍錫六類特軟銅絲束絲，導體外有無紡布，無紡布外有進口硅橡膠。本實用新型具有良好的物理機械性能和優越的耐高壓性能，具有綠色環保要求，符合綠色環保、節約資源的要求。

四、說明書附圖

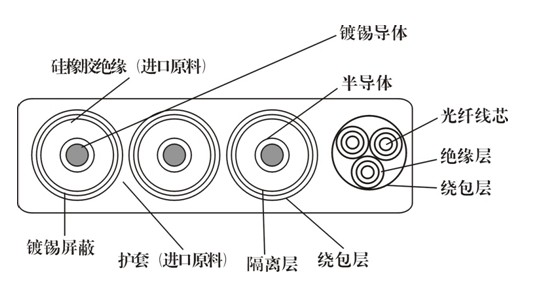

YJGCFBP高壓扁電纜

圖片。4*35+6FO芯單根光纖）本公司暫時無4根光纖圖片，實物為3芯無3以上為類似圖片（

外徑：112mm*33mm左右（此外徑為估值，實際按生產為準貨按客戶要求定制。）

優勢說明：
港口用10000V扁型橡套軟電纜額定電壓10000V移動配電裝置及港口起重運輸機械及類似設備的電源連接
詳細說明:
GKFB-10kV（扁型軟電纜）
10KV 港口用扁型橡套軟電纜（企業標準）】
GKFB 10kv電纜(企標電纜)為港口裝載機，起重機，電動葫蘆，升降機等設備電纜。一、用途
　　本產品為額定電壓10000V移動配電裝置及港口起重運輸機械用銅芯橡皮絕緣橡皮護套扁型軟電纜。
二、使用條件
　　線芯長期允許工作溫度為85℃。
型號名稱：
型號名稱用途
GKFB-10000V 港口用10000V扁型橡套軟電纜額定電壓10000V移動配電裝置及港口起重運輸機械及類似設備的電源連接技術要求：
型號芯數×標稱截面（mm2）導體結構平均外形尺寸（mm） 20 ℃導體外形電阻≤ （Ω/km）參考重量（kg/km）銅芯鍍錫銅芯
GKFB－10000V 3×16＋3×16/3 126/0.04 （70－75）×（31－33） 1.21 1.24 37003×25＋3×16/3 196/0.40 （76－81）×（33－35） 0.780 0.795 43003×35＋3×16/3 276/0.40 （79－84）×（34－36） 0.554 0.565 4800GKFB－6000V 3×16＋3×16/3 126/0.04 （62－64）×（27－28） 1.21 1.24 28153×25＋3×16/3 196/0.40 （66－69）×（29－31） 0.780 0.795 41003×35＋3×16/3 276/0.40 （70－73）×（30－33） 0.554 0.565 47503×50＋3×16/3 396/0.40 （76－79）×（32－35） 0.386 0.393 63003×70＋3×25/3 360/0.50 （82－85）×（34－37） 0.272 0.277 73803×95＋3×35/3 475/0.50 （88－92）×（36－39） 0.206 0.210 78003×120＋3×35/3 608/0.50 （96.5－100）×（39－41） 0.161 0.164 9500
