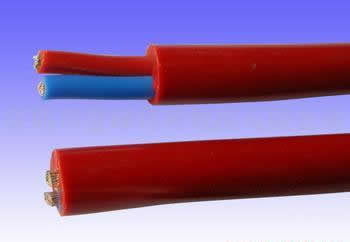

硅橡膠絕緣控制電纜
一、適用范圍
本產品適用于冶金、電力、石油化工等工礦企業中的電器儀表、配電裝置的信號傳輸、控制和測量系統及火災危險較大，消防重要性較高場所的控制、監控回路及保護線路。
二、型號規格
1、字母對應含義。
K-控制電纜 NH-耐火型 T-銅芯（省略） G-硅橡膠絕緣 G-硅橡膠護套
V-聚氯乙烯護套 E-聚烯烴護套 P-銅絲編織屏蔽 P2-銅帶屏蔽 P3-鋁塑帶屏蔽
R-軟型
2、數字對應含義。
前一位：2-鋼帶鎧裝 3-細鋼絲鎧
后一位：2-聚氯乙烯護套 4-聚烯烴護套
3、型號名稱及用途見表1。
表1
|
型 號 |
名 稱 |
|
KGG |
硅橡膠絕緣、硅橡膠護套控制電纜 |
|
KGGP |
硅橡膠絕緣、編織總屏蔽、硅橡膠護套控制電纜 |
|
硅橡膠絕緣、硅橡膠護套控制軟電纜 |
|
|
KGV |
硅橡膠絕緣、聚氯乙烯護套控制電纜 |
|
KGVP |
硅橡膠絕緣、編織總屏蔽、聚氯乙烯護套控制電纜 |
|
KGVR |
硅橡膠絕緣、聚氯乙烯護套控制軟電纜 |
|
KGE |
硅橡膠絕緣、聚烯烴護套低煙無鹵成束阻燃控制電纜 |
|
KGEP |
硅橡膠絕緣、編織總屏蔽、聚烯烴護套低煙無鹵成束阻燃控制電纜 |
|
KGE24 |
硅橡膠絕緣、鋼帶鎧裝、聚烯烴護套低煙無鹵成束阻燃控制電纜 |
|
KGE34 |
硅橡膠絕緣、鋼絲鎧裝、聚烯烴護套低煙無鹵成束阻燃控制電纜 |
|
KGEP24 |
硅橡膠絕緣、編織總屏蔽、鋼帶鎧裝、聚烯烴護套低煙無鹵成束阻燃控制電纜 |
|
KGEP34 |
硅橡膠絕緣、編織總屏蔽、鋼絲鎧裝聚烯烴護套低煙無鹵成束阻燃控制電纜 |
|
NH-KGE |
硅橡膠絕緣、聚烯烴護套低煙無鹵成束阻燃耐火控制電纜 |
|
NH-KGEP2 |
硅橡膠絕緣、銅帶總屏蔽、聚烯烴護套低煙無鹵成束阻燃耐火控制電纜 |
|
NH-KGE24 |
硅橡膠絕緣、鋼帶鎧裝、聚烯烴護套低煙無鹵成束阻燃耐火控制電纜 |
|
NH-KGEP3-24 |
硅橡膠絕緣、鋁塑復合帶總屏蔽、鋼帶鎧裝聚烯烴護套低煙無鹵成束阻燃耐火控制電纜 |
|
NH-KGEP3-34 |
硅橡膠絕緣、鋁塑復合帶總屏蔽、鋼絲鎧裝、聚烯烴護套低煙無鹵成束阻燃耐火控制電纜 |
4、規格見表2
表2
|
標稱截面
mm2 |
導體類型 |
||
|
Ⅰ類 |
Ⅱ類 |
軟結構 |
|
|
0.5 |
1/0.80 |
7/0.30 |
16/0.20 |
|
0.75 |
1/0.97 |
7/0.37 |
24/0.20 |
|
1.0 |
1/1.13 |
7/0.43 |
32/0.20 |
|
1.5 |
1/1.38 |
7/0.52 |
30/0.25 |
|
2.5 |
1/1.78 |
7/0.68 |
49/0.25 |
|
4 |
1/2.25 |
7/0.85 |
— |
|
6 |
1/2.76 |
7/1.04 |
— |
|
10 |
— |
7/1.35 |
— |
三、產品使用特性
1、電纜額定電壓：450/750V。
2、電纜導體的長期允許工作溫度：-80˚C~180˚C。
3、電纜推薦允許彎曲半徑:
有鎧裝的電纜應不小于電纜外徑的12倍; 其余結構電纜應不小于電纜外徑的6倍。
4、電纜的最低敷設溫度：
聚乙烯護套電纜：-20˚C；聚氯乙烯和低煙無鹵聚烯烴護套電纜：0˚C。低于最低敷設溫度時應預先加熱。
5、電纜的燃燒特性
5.1 成束阻燃（/SA）型電纜能經受GB18380.3 (IEC60332-3) 規定的成束不延燃試驗.
5.2 低煙低鹵成束阻燃 (/SB) 型電纜燃燒時煙度應符合GB/T17651 (IEC61034) 規定,燃燒析出氣體中HCI含量應≤100mg/g符合GB/T17650 (IEC60754-2)要求。
5.3 低煙無鹵成束阻燃（/SC）型電纜燃燒時煙度應符合GB/T17651 (IEC61034)規定，燃燒析出氣體水溶液的PH值≥4.3,電導率≤10µs/mm符合GB/T17650 (IEC60754-2)要求。
5.4 耐火電纜特性還應符合GB/T19216 (IEC60331)規定要求。
6、電纜的導體電阻和絕緣電阻見表2。
表2
|
標稱截面mm² |
20˚C時導體電阻
≤Ω/km |
20℃時絕緣電阻≥MΩ•km |
|||||
|
不鍍錫 |
鍍錫 |
||||||
|
I類 |
II類 |
軟結構 |
I類 |
II類 |
軟結構 |
||
|
0.5 |
36.0 |
36.0 |
39.0 |
36.7 |
36.7 |
40.1 |
600 |
|
0.75 |
24.5 |
24.5 |
26.0 |
24.8 |
24.8 |
26.7 |
400 |
|
1.0 |
18.1 |
18.1 |
19.5 |
18.2 |
18.2 |
20.0 |
300 |
|
1.5 |
12.1 |
12.1 |
13.3 |
12.2 |
12.2 |
13.7 |
230 |
|
2.5 |
7.41 |
7.41 |
7.98 |
7.56 |
7.56 |
8.21 |
160 |
|
4 |
4.61 |
4.61 |
— |
4.70 |
4.70 |
— |
125 |
|
6 |
3.08 |
3.08 |
— |
3.11 |
3.11 |
— |
83 |
|
10 |
— |
1.83 |
— |
— |
1.84 |
— |
50 |
