電葫蘆電纜/帶鋼絲電纜/抗拉電纜/防拉電纜/行車控制電纜KVVRC/ YVFBG/ YRFG/YFFB-J
本產品是針對地面操作的起重機而設計的特殊型控制電纜�？捎糜陔娞荨⑵鹬卦O備、升降平臺、倉庫系統、港口安裝。該電纜帶鋼絲加強芯使電纜更加耐用，承載更大拉力，防止垂直扭曲。
產品使用特性：
交流額定電壓：0.6/1KV2.
適用環境溫度：-40℃~+105℃
室內或室外安裝,導電線采用柔性純銅絲,軟結構，確保電纜柔軟性能
1、產品名稱：自承式控制電纜
2、型號：KVVZC、KVVPZC、KVVP2ZC、KVVRPZC、KVVRP2ZC 、KVVRZC
3、產品說明：型號 名稱
KVVZC 自承式銅芯聚氯乙烯絕緣聚氯乙烯護套控制電纜
KVVPZC 自承式銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽控制電纜
KVVP2ZC 自承式銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶編織屏蔽控制電纜
KVVRPZC 自承式銅芯聚氯乙烯絕緣聚氯乙烯護套軟芯控制電纜
KVVRP2ZC自承式銅芯聚氯乙烯絕緣聚氯乙烯護套軟芯控制電纜
KVVRZC 自承式銅芯聚氯乙烯絕緣聚氯乙烯護套軟芯控制電纜
YR 丁苯絕緣及護套移動型軟電纜
YRP 丁苯絕緣及護套金屬屏蔽移動型軟電纜
YRF 丁苯絕緣氯丁護套移動型軟電纜
YRFG 丁苯絕緣氯丁護套移動型鋼絲抗拉軟電纜

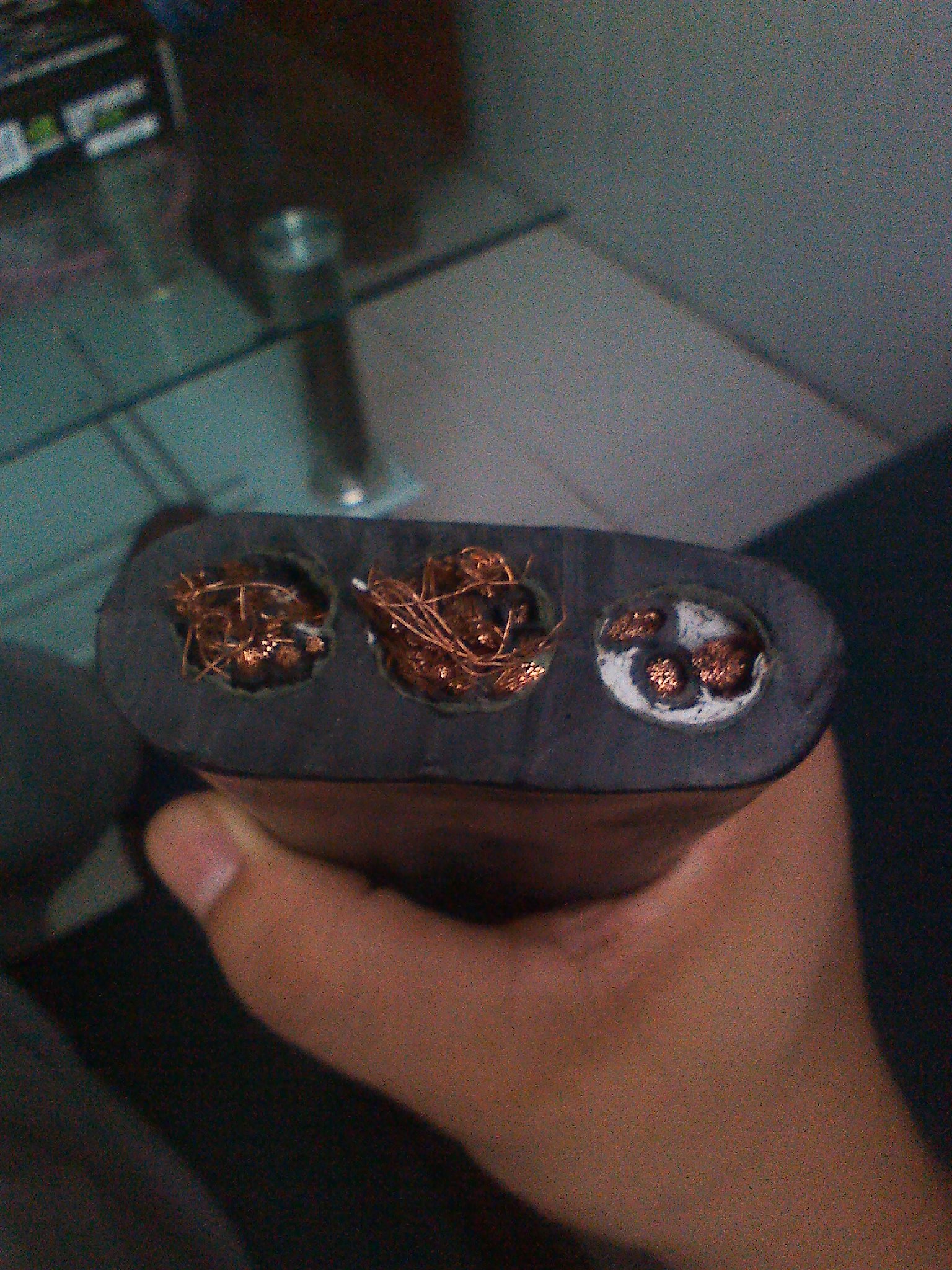

YVFB 丁腈絕緣丁腈護套移動扁平軟電纜
YVFBG 丁腈絕緣、護套移動扁平型鋼絲抗拉軟電纜
YVFBPG 丁腈絕緣、護套屏蔽移動扁平抗拉軟電纜
YFFB 氯丁絕緣氯丁護套扁平移動軟電纜
YFFBG 氯丁絕緣、護套扁平移動型鋼絲抗拉軟電纜
YFFBPG 氯丁絕緣、護套屏蔽移動扁平鋼絲抗拉軟電纜
基本電纜規格及結構參數
|
線芯*標稱截面(mm2) |
導體結構
(根數*直徑)
mm |
電纜最大外徑(mm) |
|
YVFB |
||
|
2*1.5 |
48*0.20 |
11.4*7.5 |
|
2*2.5 |
51*0.25 |
14.0×9.0 |
|
2*4 |
82*0.25 |
15.8×9.5 |
|
2*6 |
123*0.25 |
18.2×10.8 |
|
2*10 |
204*0.25 |
21.5×12.5 |
|
2*16 |
323*0.25 |
24.2×13.9 |
|
2*25 |
513*0.25 |
28.5×16.2 |
|
2*35 |
722*0.25 |
31.8×18.1 |
|
2*50 |
1026*0.25 |
36.6×20.5 |
|
2*70 |
1406*0.25 |
41.6×23.3 |
|
2*95 |
486*0.50 |
47.3×26.3 |
|
2*120 |
608*0.50 |
50.8×28.1 |
|
2*150 |
760*0.50 |
56.3×31.2 |
|
3*1.5 |
48*0.20 |
15.8*7.5 |
|
3*2.5 |
51*0.25 |
18.8×9.0 |
|
3*4 |
82*0.25 |
21.6×9.5 |
|
3*6 |
123*0.25 |
25.8×11.3 |
|
3*10 |
204*0.25 |
32.1×13.2 |
|
3*16 |
323*0.25 |
34.2×14.9 |
|
3*25 |
513*0.25 |
42.3×18.2 |
|
3*35 |
722*0.25 |
46.2×19.1 |
|
3*50 |
1026*0.25 |
55.8×22.0 |
|
3*70 |
1406*0.25 |
66.8×26.8 |
|
3*95 |
486*0.50 |
70.2×28.0 |
|
3*120 |
608*0.50 |
85.5×36.0 |
|
3*150 |
760*0.50 |
95.0×35.1 |
|
4*1.5 |
48*0.20 |
20.5*7.5 |
|
4*2.5 |
945*0.50 |
25.8×9.0 |
|
4*4 |
82*0.25 |
29.4×9.5 |
|
4*6 |
123*0.25 |
34.1×11.8 |
|
4*10 |
204*0.25 |
40.4×12.9 |
|
4*16 |
323*0.25 |
45.9×15.6 |
|
4*25 |
513*0.25 |
54.1×18.1 |
|
4*35 |
722*0.25 |
58.6×20.2 |
|
4*50 |
1026*0.25 |
83.0×26.5 |
|
3×4+2.5 |
82*0.25/51*0.25 |
30.6×10.7 |
|
3×6+4 |
123*0.25/82*0.25 |
31.0×12.8 |
|
3×10+6 |
204*0.25/123*0.25 |
35.0×12.9 |
|
3×16+6 |
323*0.25/123*0.25 |
41.3×15.6 |
|
3×25+10 |
513*0.25/204*0.25 |
49.1×18.1 |
|
3×35+10 |
722*0.25/204*0.25 |
64.2×20.2 |
|
3×50+16 |
1026*0.25/323*0.25 |
80.2×23.4 |
|
3×70+25 |
1406*0.25/513*0.25 |
85.3×27.2 |
|
3×95+35 |
486*0.50/722*0.25 |
97.6×29.7 |
|
3×120+35 |
608*0.50/722*0.25 |
107.1×31.9 |
|
5*1.5 |
48*0.20 |
25.5*7.5 |
|
5*2.5 |
51*0.25 |
32.0*9.0 |
|
5*4 |
82*0.5 |
37.5*10 |
|
6*1.5 |
48*0.20 |
31*7.5 |
|
6*2.5 |
51*0.25 |
40.9*9.0 |
|
6*4 |
82*0.5 |
42.0*10 |
|
7*1.5 |
48*0.20 |
32.0*7.0 |
|
7*2.5 |
51*0.25 |
41.0*9.0 |
|
7*4 |
82*0.25 |
44.0*10.0 |
|
8*1.5 |
48*0.20 |
38.5*7.8 |
|
8*2.5 |
51*0.25 |
48.0*8.0 |
|
8*4 |
82*0.25 |
51.0*10.6 |
|
10*1.5 |
48*0.20 |
44.5*7.8 |
|
10*2.5 |
51*0.25 |
59.0*9.0 |
|
10*4 |
82*0.25 |
65.2*11.0 |
|
12*1.5 |
48*0.20 |
59.5*8.5 |
|
12*2.5 |
51*0.25 |
70.0*8.5 |
|
12*4 |
82*0.25 |
80.2*11.0 |
4、產品執行標準：GB9330-88、TY1101-2008
5、用途：本產品適用于交流額定電壓u0/u為450/750V及以下的控制監控回路及保護線路和配電裝置中電器儀表的連接線。
6、使用特性：電纜導體的長期允許工作溫度為70℃，電纜敷設溫度應不低于0℃。電纜允許的彎曲半徑：對有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。對有屏蔽層結構的軟電纜，應不小于電纜外徑的6倍。
該產品采用特殊的結構設計，使用壽命長，可最大限度提高企業的營運效率。
專用耐寒柔性護套可在-15℃低溫仍保持柔軟特性，高強度航空鍍鋅鋼絲承載。
芯線單排一字型排列時：懸掛長度＞40m 移動速度＞2m／s 建議增加承力鋼絲或紡綸紗
芯線梅花型絞合排列時：懸掛長度＞80m 移動速度＞4-10m／s建議增加承力鋼絲。
龍門吊電纜 ，柔性耐磨抗拉卷筒電纜
線纜結構：
導體：采用多股柔性無氧銅絲符合DIN VDE 0295等級5
絕緣：優質PVC混合體顏色：編碼線芯
加強件：高強度柔軟鍍鋅鋼絲
護套：優質耐寒專用PVC 顏色：黑色或灰色
電氣特性：
額定電壓：U0／U≤1.5mm2 300／500 V
�。�1.5 mm2 450／750 V
測試電壓：U 2500V
溫度范圍：℃
移動安裝：-15℃～＋70℃
固定安裝：-20℃～＋70℃
特性：柔韌性強，抗拉，耐彎曲，耐磨，耐低溫，抗腐等。
歡迎廣大客戶訂購或咨詢。訂購咨詢電話：0550-7723889 手機：18909608445 13955098145
