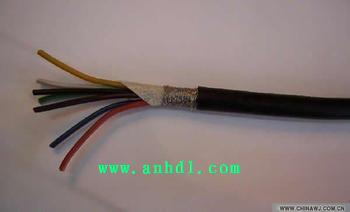

氟塑料絕緣耐高溫電纜
說明:
產品標準：參照GB9330、GB/T12706、GJB773A等標準。
1、用途：
本產品適用于電廠、航空、鋼鐵、石油、化工等以及其他一些工作溫度在150℃以下，200℃以下以下的控制、監控回路的輸配電以及作電器儀表及自動化控制系統的信號傳輸線。。
2：使用條件：
(1)、額定電壓（U0/U）：耐高溫控制電纜為：450/750V，耐高溫電力電纜為0.6/1kV。
(2)、最低環境溫度：固定敷設-40℃,非固定敷設-15℃。
(3)、敷設安裝電纜時的最小彎曲半徑：無鎧裝層的電纜，應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍，有屏蔽層結構的軟電纜，應不小于電纜外徑的6倍。
3、型號、名稱、使用范圍：見表1
表1
|
型 號 |
名 稱 |
備 注 |
|
KFV， ZR-KFV |
氟塑料絕緣105℃聚氯乙烯護套（阻燃）控制電纜 |
1、電纜導體長期工作溫度105℃，
2、敷設在環境溫度為-40～105℃的場合中。 |
|
KFVP， ZR-KFVP |
氟塑料絕緣105℃聚氯乙烯護套編織屏蔽（阻燃）控制電纜 |
|
|
KFV22，ZR-KFV22 |
氟塑料絕緣105℃聚氯乙烯護套鋼帶鎧裝（阻燃）控制電纜 |
|
|
FV， ZR-FV |
氟塑料絕緣105℃聚氯乙烯護套（阻燃）電力電纜 |
|
|
FV22， ZR-FV22 |
氟塑料絕緣105℃聚氯乙烯護套鋼帶鎧裝（阻燃）電力電纜 |
|
|
KFF， ZR-KFF |
氟塑料絕緣和護套耐高溫（阻燃）控制電纜 |
1、電纜導體長期工作溫度200℃，
2、敷設在環境溫度為-40～200℃
的場合中。 |
|
KFFP， ZR-KFFP |
氟塑料絕緣和護套編織屏蔽耐高溫（阻燃）控制電纜 |
|
|
KFF22，ZR-KFF22 |
氟塑料絕緣和護套鋼帶鎧裝耐高溫（阻燃）控制電纜 |
|
|
FF， ZR-FF |
氟塑料絕緣和護套耐高溫（阻燃）電力電纜 |
|
|
FF22， ZR-FF22 |
氟塑料絕緣和護套鋼帶鎧裝耐高溫（阻燃）電力電纜 |
注：① 耐高溫控制電纜的導體材料可用銅芯或鍍錫銅芯，屏蔽型式可用鍍錫屏蔽，訂貨時在合同中應注明。
② 根據用戶要求可生產氟塑料絕緣和護套耐高溫計算機屏蔽電纜，具體技術參數另行提供。
4、產品規格：見表2～表3
表2 耐高溫控制電纜
|
型 號 |
額定電壓
V |
導體標稱截面 mm2 |
||||||||
|
0.5 |
0.75 |
1.0 |
1.5 |
2.5 |
4 |
6 |
10 |
|||
|
芯 數 |
||||||||||
|
KFV， ZR-KFV
KFF， ZR-KFF
KFVP， ZR-KFVP
KFFP， ZR-KFFP |
450/750 |
2～61 |
2～14 |
2～10 |
||||||
|
KFV22，ZR-KFV22
FF22， ZR-FF22 |
7～61 |
4～61 |
4～14 |
4～10 |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
注：推薦的芯數：2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52、61等。
表3 耐高溫電力電纜
|
型 號 |
額定電壓kV |
芯 數 |
導體標稱截面 mm2 |
|
FV， ZR-FV
FF， ZR-FF
FV22，ZR-FV22
FF22，ZR-FF22 |
0.6/1 |
1 |
1.5～300 |
|
2，3，4 |
1.5～240 |
||
|
3+1 |
4～240 |
||
|
4+1 |
4～185 |
||
|
3+2 |
|||
|
5 |
1.5～185 |
5、技術要求
(1)、導體結構及導體直流電阻：
耐高溫控制電纜符合〈聚氯乙烯絕緣和護套（阻燃）控制電纜〉表3規定。
耐高溫電力電纜符合〈0.6/1kV聚氯乙烯絕緣和護套（阻燃）電力電纜〉表4規定。
(2)、成品電纜能經受交流50HZ、3000V、5min的耐壓試驗，不擊穿。
(3)、電纜阻燃性能符合GB/T18380-2001標準規定。
(4)、電纜規格、外形尺寸和重量另行提供。
6、交貨要求：
(1)、電纜制造長度用不小于100m，允許長度不小于20m的短段電纜交貨，其數量不超過交貨總長度的10%，計量誤差為±0.5%；
(2)、根據雙方協議，允許任何長度的電纜交貨。
