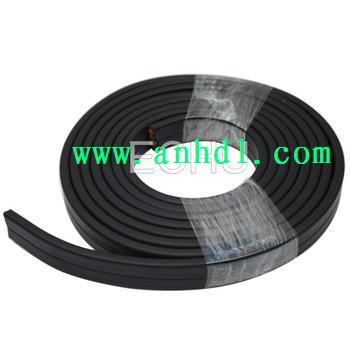

YBZ扁電纜

閱讀次數：2108 發布時間：2013-8-12 10:18:26

當前位置：首頁 >> 新聞中心 >> YBZ扁電纜

扁型電纜是按照國家 Q1320282 、 AQ001-91 標準組織生產，適用于交流額定電壓 450v/750v 及以下的移動式電氣設備中，扁形結構特別適用于頻繁彎曲的場合，不易扭結，如起重機、行車等。

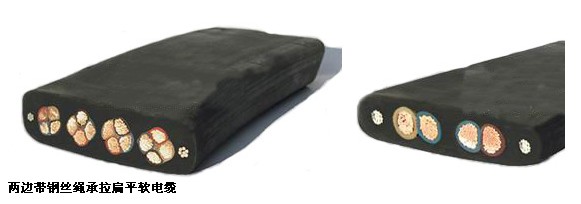

導電線芯采用軟結構，確保電纜柔軟性能好。絕緣和保護層材料采用丁聚物，提高電纜柔軟特性和防腐、耐寒特性。絕緣線芯分色，為敷設安裝提供方便�？砂搭櫩托枰�，在纜芯兩側增加鋼絲繩或其他承力元件。

氯丁膠扁電纜是專為電纜特殊場合設計制造的，如起重機械、行車等，電纜彎曲時不打結，折疊整齊。YB、YBF、YBZ三大類產品滿足各種場合的需要。如有定做的請?zhí)峁悠贰?/span>
一、 扁平電纜技術參數 .

    1、交流額定電壓：Uo/U=450V/750V
        Uo任一主導體和地之間電壓有效值
        U任二相導體之間有效值
    2、使用電壓： 交流系統：<1.1額定電壓
       直流系統：<1.5額定電壓
    3、線芯長期工作溫度：≤65℃
    4、產品標準： Q/32028AQ001-91

二、 扁平電纜產品名稱、用途

型號	名稱	允許溫升	適用范圍
YBP-J	天然丁苯絕緣和護套鋼絲加強型銅絲屏蔽扁電纜	70°C	室內無油污場所
YFBPG	天然丁苯絕緣和氯丁護套鋼絲加強型銅絲屏蔽扁電纜	70°C	室外及有油污場所
YBP	天然丁苯絕緣和護套銅絲屏蔽扁電纜	70°C	室內無油污場所
YB	天然丁苯絕緣和護套扁平軟電纜	70°C	室內無油污場所
YBFP	天然丁苯絕緣和氯丁護套銅絲屏蔽扁電纜	70°C	室外及有油污場所電纜具有不延燃性
YBF	天然丁苯絕緣和氯丁護套扁平軟電纜	70°C	室外及有油污場所電纜具有不延燃性

YBZ扁電纜

型號	名稱	主要用途
YB	移動扁形橡套電纜	作室內起重運輸機械電源線
YBF	非延燃性移動扁平形橡套電纜	適用于戶外接觸油污場合具有耐氣候性和非延燃性
YBZ	阻燃性扁形橡套電纜	同YBF具有阻燃性

型號	截面mm²	芯數
YB	1.5-2.5	3、4、5、7、8、10、12
YBF	4-6	3、4、5
YBZ	25-70	3、4

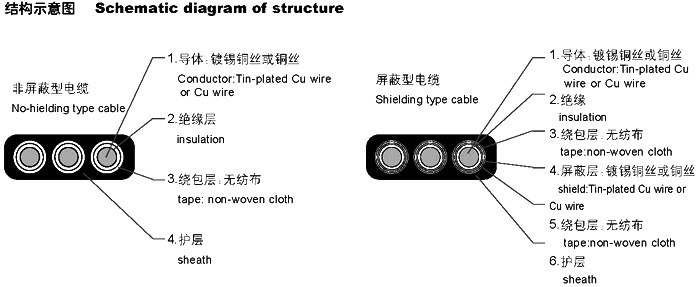

三、 扁平電纜產品截面示意圖

四、 扁平電纜技術參數

規格	導體結構	電纜參考數據				20°C最小絕緣電阻MΩ
規格	導體結構	外徑上限（寬度×厚度）	近似重量	20°C最大直流電阻		20°C最小絕緣電阻MΩ
芯數×截面積mm²	根數、直徑mm	YB YBF YBZ mm	YB YBF YBZ Kg/Km	不鍍錫 Ω/KM	鍍錫 Ω/KM	YB YBF	YBZ
3×4	56/0.30	19.6×8.9	285	4.95	5.09	50	400
3×6	84/0.30	22.0×9.9	380	3.30	3.39
3×10	84/0.40	27.5×12.0	615	1.91	1.95
3×16	126/0.40	31.1×13.3	830	1.21	1.24
3×25	196/0.40	38.3×15.8	1230	0.78	0.795
3×35	276/0.40	42.8×17.6	1605	1.554	0.565	40	300
3×50	396/0.40	49.2×20.0	2205	0.386	0.393
3×70	360/0.50	55.6×22.5	2965	0.272	0.277

型號	產品名稱	用途	導體長期允許工作溫度 ℃	額定電壓 V	標稱截面 mm2
YCB YGB	橡套扁電纜	用于各種移動電器設備和工具	65	300/500 450/750	0.75 ~ 300
YCFB YCWB	氯丁護套扁纜	同上，電纜具有耐氣候和一定的耐油性能		300/500 450/750	0.75 ~ 300
CEFBG	橡套控制扁纜	用于各種移動電器設備和電器		600/1000	0.75 ~ 10
YRB YRFB	橡套控制扁纜	同上，電纜具有耐氣候和一定的耐油性能		300/500 450/750	0.75 ~ 10
GKFB YGPB	重型橡套扁纜	移動配電裝置及港口起重運輸機械用銅芯橡皮絕緣橡皮護套扁型軟電纜	85	6000 10000	10 ~ 240

型號	產品名稱	用途	導體長期允許工作溫度℃	額定電壓 V	標稱截面 mm2
YCB YGB	橡套扁電纜	用于各種移動電器設備和工具	65	300/500 450/750	0.75 ~ 300
YCFB YCWB	氯丁護套扁纜	同上，電纜具有耐氣候和一定的耐油性能		300/500 450/750	0.75 ~ 300
CEFBG	橡套控制扁纜	用于各種移動電器設備和電器		600/1000	0.75 ~ 10
YRB YRFB	橡套控制扁纜	同上，電纜具有耐氣候和一定的耐油性能		300/500 450/750	0.75 ~ 10
GKFB YGPB	重型橡套扁纜	移動配電裝置及港口起重運輸機械用銅芯橡皮絕緣橡皮護套扁型軟電纜	85	6000 10000
