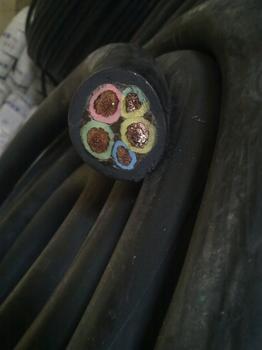

橡套軟電纜UGF--UGF電纜/礦用橡套軟電纜
額定電壓0.66/1.14KV及以下礦用軟電纜（GB12972.2-91）
本產品適用于額定電壓Uo/1.14V及以下配電裝置及礦山采掘機械；起重運輸機械及類似設備用的銅芯橡皮絕緣皮護套軟電纜。
UGF電纜電纜的使用特性：
1、額定電壓Uo/U分別為0.36/0.66KV和0.366/1.14KV。
2、電纜導體的長期允許工作溫度為65℃。
3、電纜的最小彎曲半徑為電線直徑的6倍。
4、黃色護套不得在日光下長期暴露。
5、電纜護套采用的氯丁膠或以氯丁膠為主的混合橡皮，耐油性和不延燃性不作考核。
|
型號 |
名稱 |
主要用途 |
|
（MC）UC-0.38/0.66 |
采煤機橡套軟電纜 |
煤礦用額定電壓為0.38/0.66KV采煤機及類似設備的電源連接 |
|
(MCP)UCP-0.38/0.66 |
采煤機屏蔽橡套軟電纜 |
煤礦用額定電壓為0.38/0.66KV采煤機及類似設備的電源連接 |
|
(MCP)UCP-0.66/1.14 |
采煤機屏蔽橡套軟電纜 |
煤礦用額定電壓為0.66/1.14KV采煤機及類似設備的電源連接 |
電纜的規格應符合下表規定:
|
×導體標稱截面（mm2） |
|
|
|
電纜外徑 |
電纜參考重量(kg/km) |
||||||
|
動力線芯絕緣 |
護套標稱 |
UC-0.38/0.66 |
UCP-0.38/0.66 |
||||||||
|
動力線芯 |
地線芯 |
控制線芯 |
標稱厚度 |
厚度 |
最小值 |
最大值 |
最小值 |
最大值 |
UC |
UCP |
|
|
3×16 |
1×4 |
3×2.5 |
1.6 |
4.5 |
31.4 |
35.1 |
34.7 |
38.5 |
1587 |
1897 |
|
|
3×25 |
1×6 |
4×2.5 |
1.8 |
5.5 |
37.8 |
42 |
41.3 |
45.5 |
2499 |
2670 |
|
|
3×35 |
1×6 |
4×4 |
1.8 |
5.5 |
41.8 |
45 |
45.1 |
19.5 |
3090 |
3300 |
|
|
3×50 |
1×10 |
7×4 |
2 |
5.5 |
46 |
50.9 |
50 |
54.3 |
3900 |
4200 |
|
|
X導體標稱截面（mm2） |
|
|
電纜外徑 |
|
|||
|
動力線芯絕 |
護套標稱 |
UC-0.38/0.66 |
電纜參考重量 |
||||
|
動力線芯 |
地線芯 |
控制線芯 |
標稱厚度 |
厚度 |
最小值 |
最大值 |
(kg/km) |
|
3×35 |
1×4 |
3×6 |
2 |
6 |
47.2 |
51.4 |
3391 |
|
3×50 |
1×10 |
3×6 |
2.2 |
7 |
54.3 |
58.6 |
4440 |
|
3×70 |
1×16 |
3×6 |
2.2 |
7 |
59.6 |
64.3 |
5394 |
|
3×95 |
1×25 |
3×10 |
2.4 |
7 |
64.5 |
70.1 |
6775 |
技術性能： 20℃時導體直流電阻見上表。 成品電纜線芯間的絕緣電阻，換算到長度1km，溫度為20℃，應不小于100兆歐。 成品電纜的主線芯間及主線芯與接地線間，應能經受交流50赫茲15000伏電壓試驗5分鐘不擊穿。
交貨要求： 電纜的交貨長度應不小于100m,允許長度不小于20m 短段電纜交貨，其交貨數量應不超過交貨總長度的10％ 長度計量誤差應不超過±0.5％。
