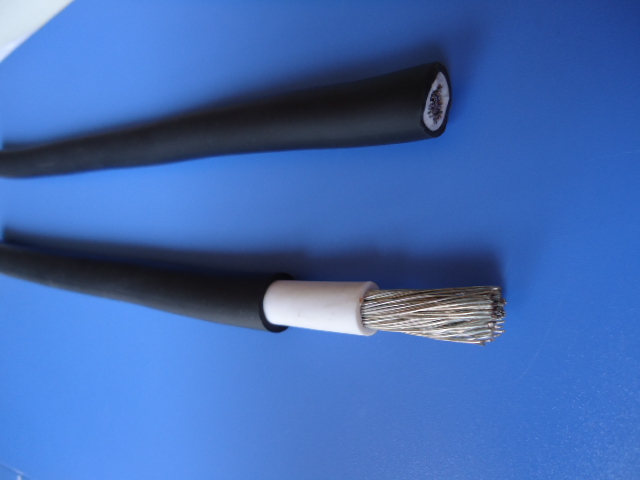

產品名稱：JBQ電機電纜
產品介紹：
應用范圍:
該產品通常作為交流額定電壓1140V及以下的B級絕緣電機、電器繞阻連接并引出機殼或繞阻與電機殼體上的接線柱連接用電纜
特性：
電線導體的長期允許工作溫度應不超過70℃。具有良好的柔軟性及耐熱、耐溶劑性。
應用標準：JB6213 92 Q／12YJ 4135-2000
技術參數：
額定電壓
VDE U0/U 500/1000V
測試電壓 4000V
絕緣電阻 最小 100MΩ×km
溫度范圍：
移動工作條件 -25℃至+80℃
固動工作條件 -40℃至+80℃
最小曲徑
移動工作條件 10×電纜直徑
固動工作條件 6×電纜直徑
抗輻射 5×107cJ/kg
燃燒特性
阻燃符合VDE 0482 T
IEC600332-1，ULVW-1；CSA FT 1
無鹵 符合DIN EN 202641-1；
EN 5
電纜結構和標準：
導體：采用裸銅或鍍錫銅絲，性能符合JB947-76《橡皮和塑料絕緣電線電纜用銅導電線芯》中的要求。
絕緣：特殊橡皮絕緣，符合BJ664-77《電線電纜用橡皮》標準規定。
護套：特殊混合丁腈護套。
電壓測試：成品電線須經受JB1171-76，規定的交流50Hz耐電壓試驗。
電線應能經受浸漆試驗，電線經150±5℃，5小時恒溫后，浸入溫度為50±5℃的1032漆中30分鐘，取出滴干，再經130±5℃，48小時恒溫，最后將電線卷繞在規定直徑的圓棒上，電線護套層應無開裂、脆裂和發粘等現象。
|
代號 |
型號 |
規格 |
導體根數 |
導體直徑 |
外徑 |
密度（公斤/KM） |
||
|
SKM |
50 |
01 |
JBQ |
0.5 |
16 |
0.2 |
4.5 |
30.2 |
|
SKM |
75 |
01 |
JBQ |
0.75 |
24 |
0.2 |
4.8 |
34.4 |
|
SKM |
100 |
01 |
JBQ |
1 |
32 |
0.2 |
4.9 |
38.2 |
|
SKM |
150 |
01 |
JBQ |
1.5 |
30 |
0.25 |
5.2 |
45.0 |
|
SKM |
250 |
01 |
JBQ |
2.5 |
49 |
0.25 |
6.5 |
68.9 |
|
SKM |
400 |
01 |
JBQ |
4 |
56 |
0.3 |
7.1 |
89.2 |
|
SKM |
600 |
01 |
JBQ |
6 |
84 |
0.3 |
7.7 |
113.4 |
|
SKM |
1000 |
01 |
JBQ |
10 |
84 |
0.4 |
9.6 |
183.6 |
|
SKM |
1600 |
01 |
JBQ |
16 |
126 |
0.4 |
10.5 |
243.4 |
|
SKM |
2500 |
01 |
JBQ |
25 |
196 |
0.4 |
12.2 |
350.1 |
|
SKM |
3500 |
01 |
JBQ |
35 |
276 |
0.4 |
13.5 |
457.2 |
|
SKM |
5000 |
01 |
JBQ |
50 |
396 |
0.4 |
15.8 |
642.1 |
|
SKM |
7000 |
01 |
JBQ |
70 |
360 |
0.5 |
17.7 |
858.0 |
|
SKM |
9500 |
01 |
JBQ |
95 |
475 |
0.5 |
19.7 |
1104.5 |
|
SKM |
12000 |
01 |
JBQ |
120 |
608 |
0.5 |
21.8 |
1386.5 |
